BT30ER20数控加工中心用刀柄结构

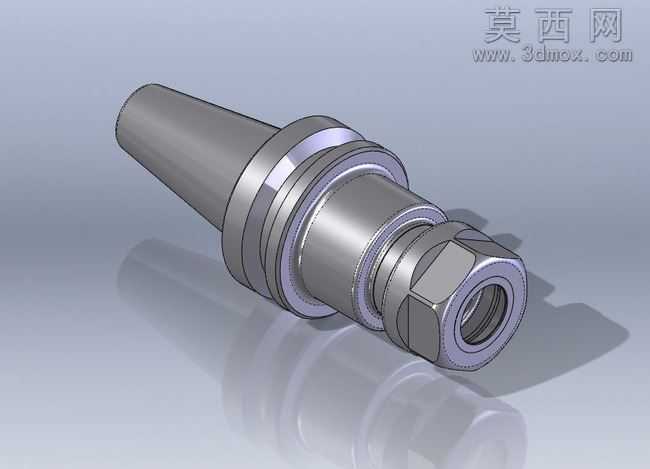

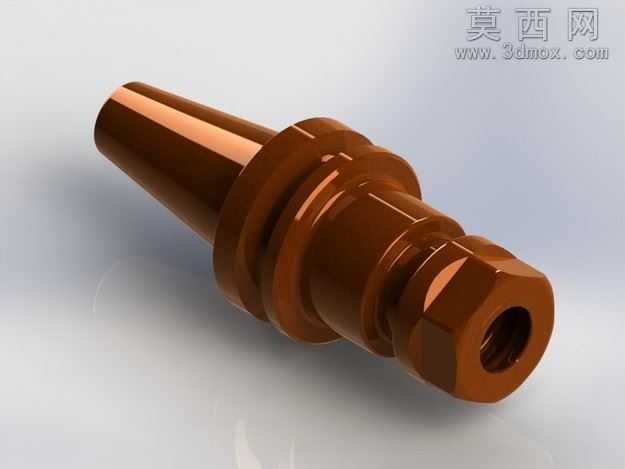

本作品为数控加工中心配套使用的BT30ER20型刀柄三维建模成果，建模过程严格遵循机械加工行业刀柄设计的通用规范，从锥柄定位段到ER夹头锁紧段的每一处尺寸都经过严谨校核，保证模型与实际量产刀柄的结构参数完全匹配。建模阶段采用参数化设计思路，先绘制锥柄段的回转轮廓草图，通过回转特征生成BT30标准锥度的主体基础结构，再依次构建法兰定位台、锁紧螺母配合段、ER夹头安装腔等核心结构，对刀柄上的密封槽、扳手卡位、拉钉连接螺纹等细节特征都做了精准还原，没有遗漏任何影响实际装配的细小结构。材质渲染阶段针对刀柄不同部位的实际材质做了区分设置，锥柄主体部分采用合金钢材质，调整金属粗糙度参数模拟出经过精磨加工的金属哑光质感，表面带有细微的磨削纹理，还原高速钢材质经热处理后的金属色泽；锁紧螺母部位做了边缘倒角的高亮处理，模拟螺母表面发黑处理后边缘倒角露出金属光泽的真实效果，各段配合的台阶面做了轻微的光影区分，清晰展现不同轴段的直径差与装配关系。结构设计上充分考虑BT刀柄的实际使用需求，锥柄段的7:24锥度完全符合BT30标准的锥度要求，保证与机床主轴锥孔的配合精度，法兰部位的传动卡槽尺寸与主轴拉爪的卡位尺寸匹配，确保高速旋转时的传动稳定性；ER20夹头安装腔的内锥度与标准ER20弹簧夹头完全适配，锁紧螺母的内螺纹与刀柄外螺纹的配合间隙做了合理预留，还原实际装配时的活动余量。渲染输出时采用柔和的影棚布光，在模型下方添加柔和的反射地面，突出刀柄的金属质感与回转体的流畅轮廓，多角度展示了刀柄从锥柄端到螺母端的完整外形，清晰呈现各段结构的衔接过渡，让观看者可以直观了解该刀柄的整体形态与结构组成，可用于数控加工教学演示、机床附件选型参考、加工工艺方案展示等场景。
