带法兰安装座的异形回转连接构件

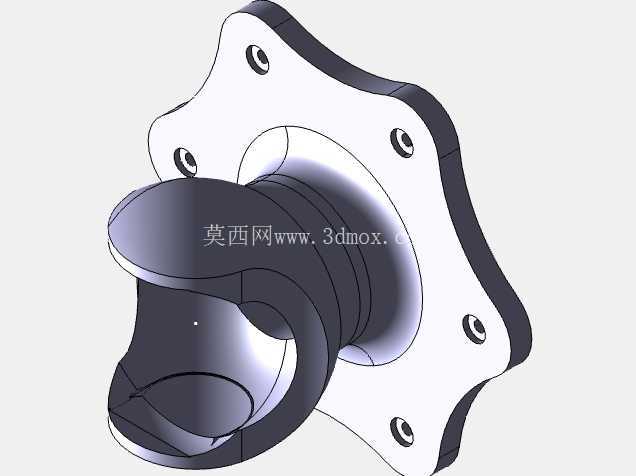

　　这类带法兰安装基座的异形回转连接构件，常见于中小型流体管路接驳、轻型动力输出端的转接场景，也会出现在小型设备的操作执行端连接位置，承担不同结构模块之间的动力传递、介质导通或者定位支撑作用。从结构设计逻辑来看，构件采用六耳式法兰作为安装基准面，法兰盘上均匀分布六个沉头安装孔，孔位采用等角度圆周排布，安装时可以通过内六角螺栓穿过沉孔将整个构件固定在设备的安装面板上，沉孔设计能够保证螺栓头部完全埋入法兰盘面，不会突出平面干涉后续外接部件的装配，法兰盘边缘做了圆弧过渡处理，既去除了加工锐边避免安装时划伤操作人员，也能降低应力集中系数，提升法兰盘在受交变载荷时的结构强度。

　　法兰盘向前延伸出多级阶梯式回转柱体，柱体直径沿轴向逐步变化，不同直径的轴段可以适配不同规格的密封件、轴承或者连接衬套，柱体表面的环形槽结构，既可以用来安装O型密封圈实现介质通路的静密封，也可以作为卡簧槽实现轴向定位，限制配套衬套或者轴套的轴向窜动。构件前端的异形开口抱合结构，是整个零件的功能核心区，开口式的C型结构具备一定的弹性形变余量，能够抱紧插入的对接轴或者管路端头，侧面的贯通孔可以穿入锁紧销或者紧定螺钉，实现对接部件的周向和轴向固定，避免工作过程中出现松脱。

　　从安装边界尺寸来看，法兰盘的最大外轮廓直径要大于后端回转柱体的最大直径，安装时需要在设备面板上预留对应直径的圆形安装空间，六个安装孔的中心分布圆直径决定了面板上螺栓孔的加工位置，前端异形结构的外伸长度需要匹配对接部件的插入深度，预留足够的装配操作空间，避免出现装配干涉。这类构件在设计时需要重点关注几个受力位置的强度：一是法兰盘与回转柱体的连接过渡位置，这里是整个零件的应力集中区，通常会做圆角过渡处理，避免直角连接带来的应力断裂风险；二是前端C型开口的根部位置，锁紧时开口产生的弹性形变会在根部产生较大的弯曲应力，设计时需要根据锁紧力大小调整根部的壁厚，避免反复形变出现疲劳断裂；三是安装孔的周边位置，螺栓预紧力会对孔周产生挤压应力，沉孔的深度需要控制在合理范围，避免孔壁过薄被螺栓压溃。

　　实际应用中，这类构件如果用于流体管路场景，内部的贯通腔需要做光滑处理，降低介质流动的阻力，密封槽的尺寸公差需要严格匹配对应规格的密封圈，保证密封性能无泄漏；如果用于动力转接场景，回转柱体与轴承配合的轴段需要严格控制尺寸公差和圆柱度，保证转动时的同轴度，降低运转过程中的振动和噪音。建模过程中需要先确定法兰盘的安装基准面，绘制六等分的法兰轮廓和安装孔位置，再通过回转特征生成阶梯轴主体，最后通过拉伸切除生成前端的异形开口结构，所有的过渡圆角、倒角特征需要在主体结构完成后统一添加，避免特征建模过程中出现参考丢失的问题，同时要注意各个配合面的尺寸公差标注，保证加工后的零件能够顺利完成装配。
