珀耳帖效应半导体散热冷却装置结构

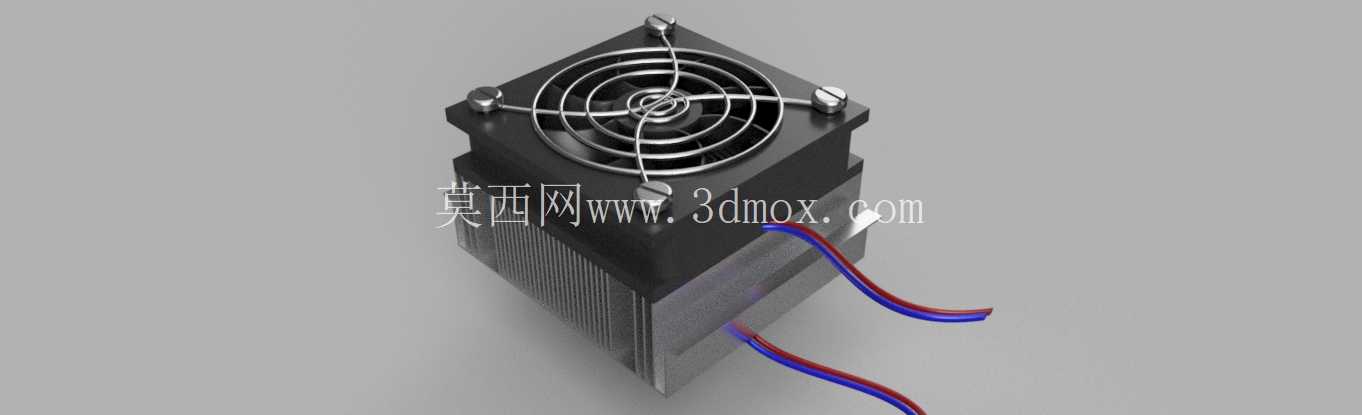

　　风冷模块采用标准尺寸的直流轴流风扇，风扇外圈通过金属防护网做扇叶遮挡，防护网通过四角的十字盘头螺丝直接固定在下方鳍片组的顶面安装柱上，不需要额外的固定支架，安装工序简单，日常维护时仅需拧下四颗固定螺丝即可拆下风扇清理积尘，适配长期运行的散热场景维护需求。中部的散热鳍片采用铝挤型工艺加工，鳍片为等距平行直齿结构，齿厚与齿间距经过匹配计算，能够在风扇提供的额定风压下实现足够的空气流通截面积，避免风阻过大导致散热效率衰减，鳍片基座的底面做了平面度精铣处理，能够与热电制冷片的热面实现紧密贴合，安装时仅需在贴合面涂覆薄层导热硅脂即可降低接触热阻，不需要额外的导热衬垫。在电子设备温控、小型精密器件恒温散热的场景中，珀耳帖冷却结构的应用覆盖了从实验教学演示到小功率电子元件精准控温的多个环节，这类依靠热电效应实现热量转移的散热装置，不需要复杂的制冷剂循环管路，仅通过半导体热电片的通电特性就能实现冷面吸热、热面排热的温控效果，在空间受限、对振动敏感的小型温控场景里有着不可替代的应用优势。从结构组成来看，这套冷却装置核心分为三个功能区段：最上方的轴流风冷模块、中部的铝制挤型散热鳍片组、下部的热电制冷核心与引线引出部分。

　　下部的热电制冷核心区域，红蓝两根引线分别对应热电片的正负极供电回路，引线从鳍片基座的侧方缺口引出，避免引线与鳍片边缘发生摩擦破损，引线的出线位置做了弧度预留，能够适配不同安装方向的接线需求，不会因为弯折角度过大导致线芯断裂。从安装边界来看，整套装置的整体外轮廓为方正立方体结构，风扇的外轮廓尺寸与下方鳍片组的顶面尺寸完全匹配，没有外凸的结构件，安装时仅需在鳍片组的底部预留与冷面尺寸匹配的贴合区域，同时在装置四周预留不小于10mm的通风间隙，保证风扇进风与鳍片出风的气流通畅即可，不需要额外的大型安装固定位，适配小空间内的嵌入式安装需求。

　　设计思路上，这套结构优先考虑了组装的便捷性与散热链路的热阻控制，从热电片热面到鳍片基座再到风冷散热的整个热传递路径上，没有多余的连接转接件，尽可能减少了接触界面带来的热阻损失；风扇的固定螺丝直接锁入鳍片基座的预装铜螺母内，避免铝制螺纹反复拆装后出现滑牙问题，提升结构的可维护性。在实际使用场景中，这类冷却装置既可以作为小型电子元件的恒温冷源，用于小功率电源模块、精密传感器的温度控制，也可以作为教学演示载体，直观展示热电制冷的工作原理与风冷散热的匹配逻辑；结构上没有复杂的异形曲面，所有零部件均采用标准工艺加工，加工成本可控，组装流程不需要专用工装，普通生产工位即可完成整机组装。

　　引线的长度预留了足够的接线冗余，安装时可以根据实际布线需求调整引线走向，不需要额外做接线延长。鳍片组的侧边做了倒角处理，避免安装过程中锐边划伤操作人员或相邻的线路绝缘层，细节处理符合电子装配的安全规范。风扇的供电引线与热电片的供电引线分开走线，避免线路缠绕带来的电磁干扰问题，适配对电磁兼容性有一定要求的电子设备应用场景。整套结构的重心沿垂直中轴线分布，安装后不会出现偏载问题，固定时仅需在底部冷面的周边做简单的压接固定即可，不需要复杂的承重支撑结构。
