SCUTTLE机器人用BeagleBone安装支架盖组件

　　在移动机器人的嵌入式控制模块安装场景中，核心控制板的防护与固定一直是结构设计需要重点考量的环节，尤其是面向教学、二次开发场景的开源移动机器人平台，控制板的安装结构既要满足快速拆装的调试需求，也要兼顾日常运行中的防护可靠性，避免移动过程中接线松动、板件磕碰或者灰尘侵入引发的运行故障。这套适配BeagleBone Blue控制板的支架与上盖组件，正是针对SCUTTLE开源移动机器人v2.3版本的控制舱安装需求设计，整套结构直接匹配机器人底盘的预设安装位，不需要额外对底盘结构做打孔、裁切等二次加工，就能完成控制板的定位安装。

　　从固定逻辑来看，这套结构没有采用传统的螺钉锁紧上盖方案，而是在支架与上盖的对应位置预留了3x5毫米圆柱形钕磁铁的安装槽位，依靠磁吸力完成上盖与支架的贴合固定。这种设计的实际应用优势非常明显：在日常调试过程中，需要插拔控制板接线、调整拨码开关或者外接扩展模块时，不需要借助螺丝刀等工具，直接掀开上盖就能操作，大幅缩短调试阶段的拆装耗时；同时磁吸结构不存在螺钉滑牙、安装柱断裂的失效风险，对于频繁拆装的教学场景、开发迭代场景来说，结构耐用性远高于传统螺钉固定方案。需要注意的是，磁铁安装槽的尺寸公差控制在±0.1毫米范围内，压入磁铁后不需要额外点胶固定，依靠过盈配合就能避免磁铁在机器人移动振动过程中出现松脱移位。

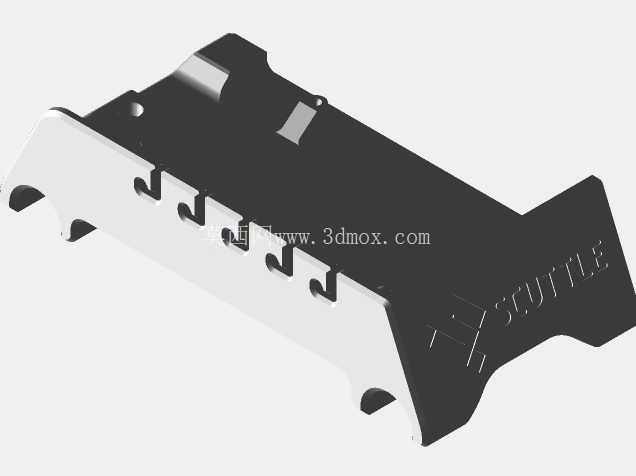

　　支架部分的结构设计完全贴合BeagleBone Blue控制板的外形轮廓，底部预留了控制板所有外接接口的对位缺口，包括电源接口、USB接口、以太网接口、GPIO排针的对应位置都做了避空处理，控制板装入支架后，所有外接接口都能正常插拔使用，不会被支架结构遮挡。支架底部设置了与SCUTTLE机器人底盘安装柱对位的定位卡扣，安装时只需要将支架对准底盘的安装位下压，就能完成支架与底盘的初步定位，配合两颗M3的固定螺钉就能完成支架的完全锁紧，安装过程不需要反复调整位置，对位效率很高。同时支架与控制板接触的位置设置了0.5毫米高的支撑凸台，控制板装入后不会与支架底面完全贴合，预留出的空隙可以为控制板运行时提供自然散热的空气流通通道，避免控制板长时间高负载运行时热量堆积。

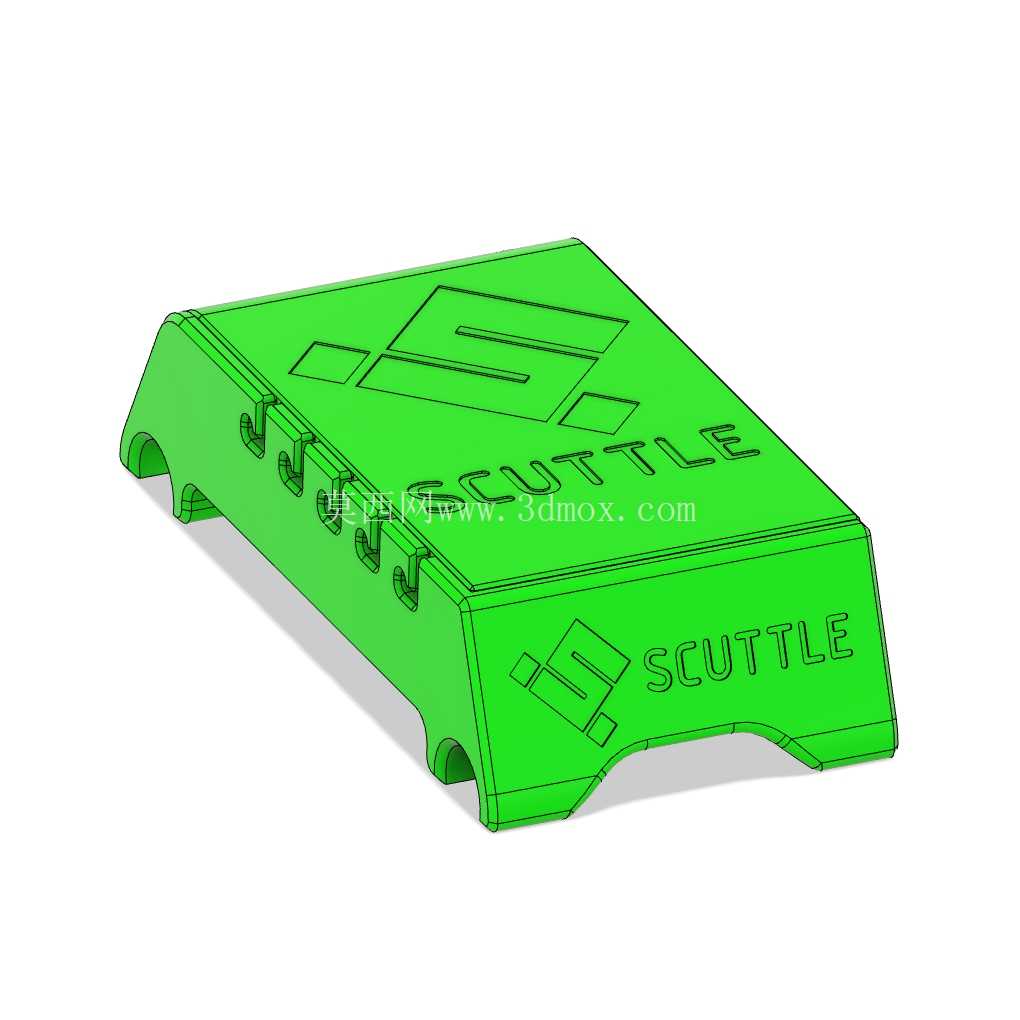

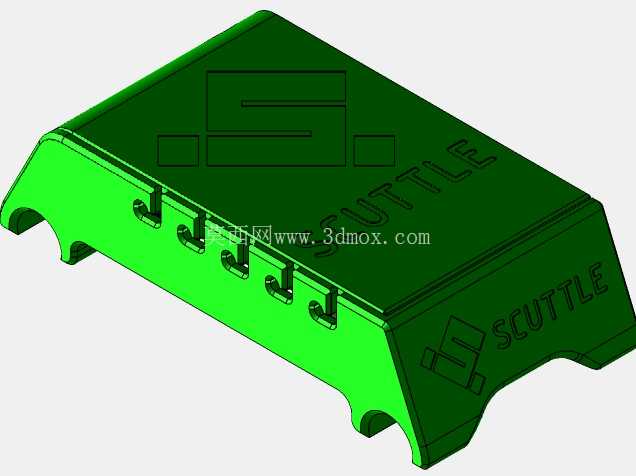

　　上盖部分的外形与支架完全匹配，盖合后与支架的贴合缝隙控制在0.2毫米以内，既可以阻挡日常运行环境中的灰尘、碎屑落到控制板表面，也不会因为缝隙过大出现外观上的突兀感。上盖表面做了SCUTTLE标识的浮雕造型，一方面可以作为安装方向的识别标识，避免安装时出现方向装反的问题，另一方面浮雕结构也提升了上盖的结构刚度，减少薄壁结构受外力出现的形变概率。上盖的边缘做了1x45度的倒角处理，既可以去除3D打印成型后的锐边毛刺，也能在盖合时起到导向作用，即使磁吸对位存在轻微偏差，也能顺着倒角滑入正确的贴合位置。

　　从安装边界尺寸来看，整套支架与上盖组装完成后的整体外形尺寸完全适配SCUTTLE机器人底盘上层的控制舱安装空间，不会超出底盘的宽度与长度边界，安装完成后不会影响机器人上层其他扩展模块的安装，也不会干涉机器人移动过程中的轮组运动、传感器探测范围。结构的壁厚统一设置为2毫米，对于常用的PLA、PETG等3D打印材料来说，这个壁厚既可以满足日常使用的结构强度要求，避免轻微磕碰出现结构断裂，也不会因为壁厚过大导致打印耗时过长、材料成本过高，非常适合开源机器人项目的快速打样与小批量制作需求。

　　在实际的机器人组装流程中，这套结构可以大幅降低控制板部分的组装难度：不需要测量安装位置、不需要定制额外的固定铜柱，只需要将控制板卡入支架，压入固定磁铁，将支架固定到底盘对应位置完成接线后，直接将上盖靠磁吸贴合即可完成控制舱的组装，即使是没有太多机械组装经验的学生、入门开发者，也能在很短的时间内完成控制板部分的安装，大幅降低开源机器人的组装门槛。同时这种磁吸快拆的结构设计，也为后续的控制板升级、扩展模块加装预留了足够的操作便利性，不需要反复拆装固定螺钉就能完成硬件调整，非常适配开源机器人项目持续迭代、频繁调整的使用特性。
