SCUTTLE机器人I2C板导轨安装固定支架

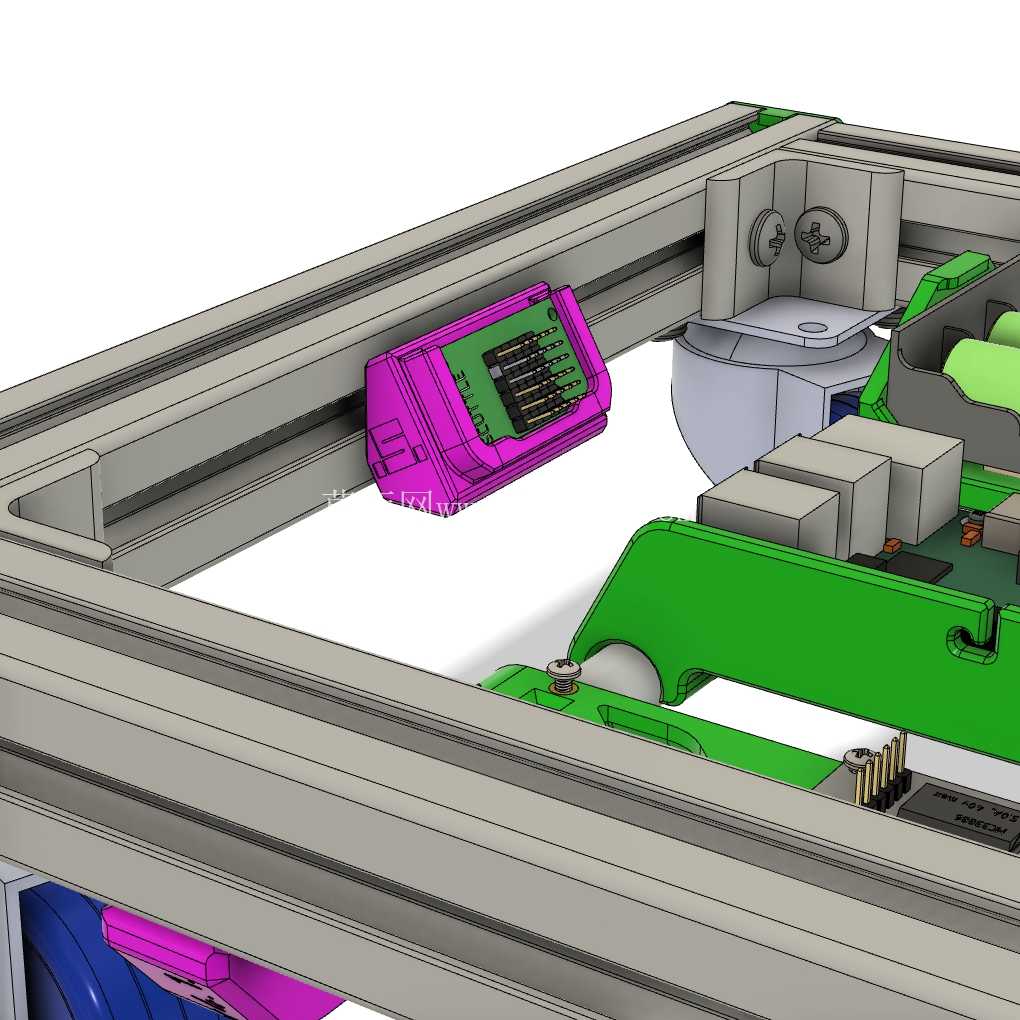

　　这款安装支架是针对SCUTTLE移动机器人底盘的I2C分线板做的专属安装结构，核心适配底盘上标配的铝制T型导轨安装位，解决分线板在移动机器人运行过程中的固定、走线与抗振问题。做这个结构设计的时候，首先要考虑的是机器人底盘的安装边界：T型导轨的槽宽、卡入深度都是固定的，支架底部的卡爪结构完全匹配导轨的截面尺寸，不需要额外打孔或者加装紧固件，直接将支架对准导轨槽推入，依靠卡爪与导轨侧壁的过盈摩擦就能实现锁止，安装的时候不需要额外工具，徒手就能完成装配，后期维护拆换分线板的时候也能快速取下，不需要拆解底盘其他结构。

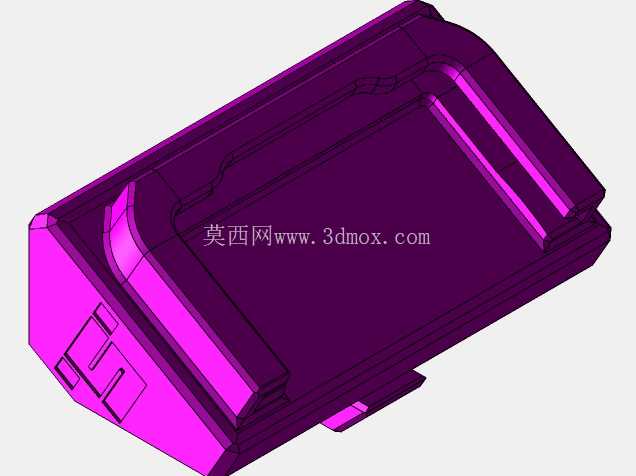

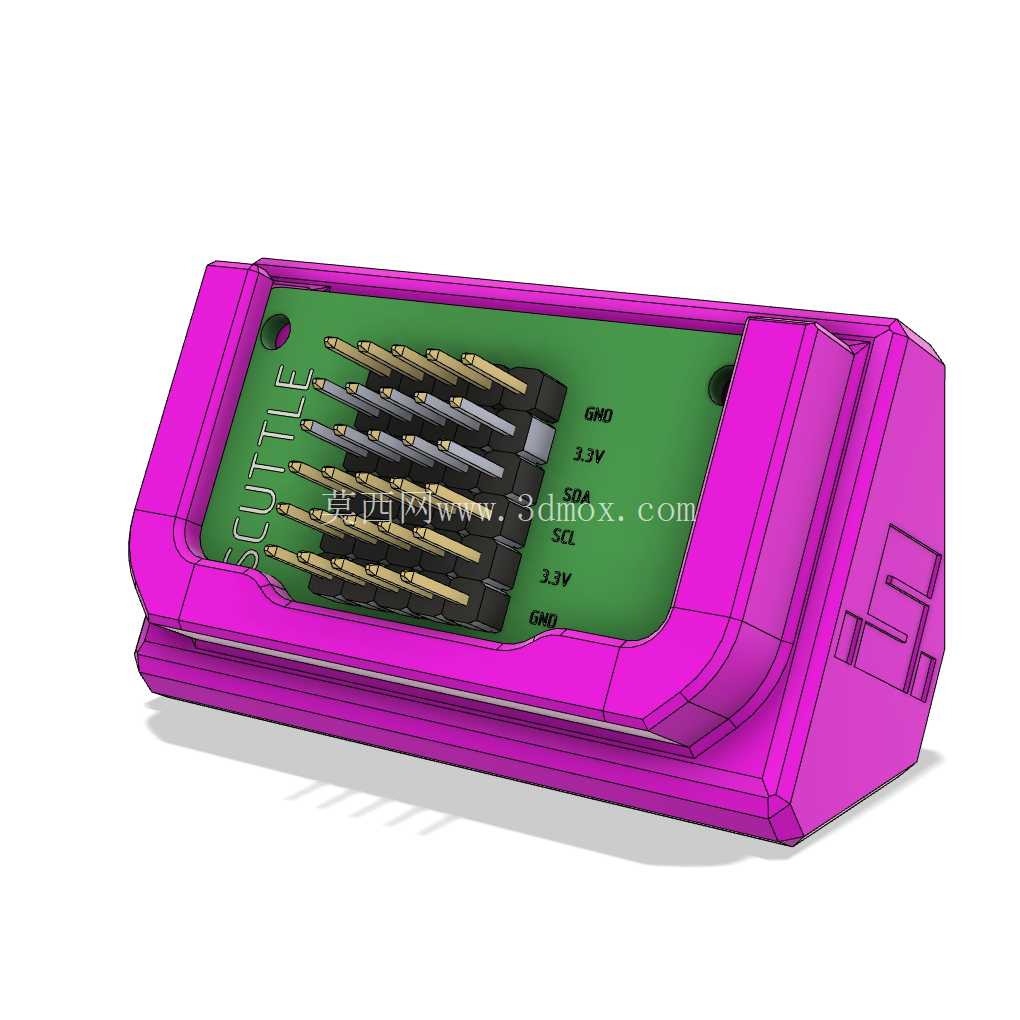

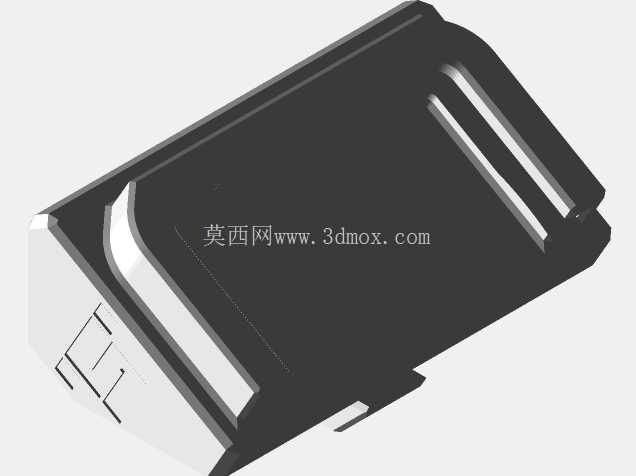

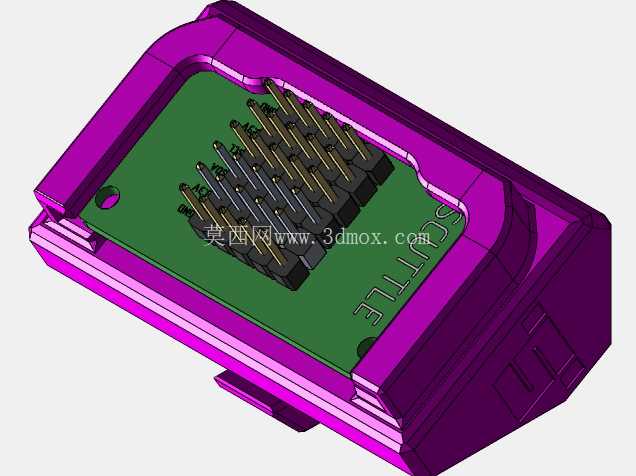

　　支架的主体腔体是完全贴合I2C分线板的外形尺寸做的，分线板上的排针、引脚标识区域全部做了避让，不会遮挡丝印，调试的时候能直接看到每个引脚的功能定义，接插杜邦线或者传感器接线的时候不会被支架侧壁干涉。腔体边缘做了1.2mm的承托凸台，分线板放入后不会直接贴到支架底部，预留了0.8mm的走线间隙，分线板背面的焊点不会和支架摩擦造成短路，同时也给板载的小型元件留足了散热空间，机器人长时间运行的时候不会因为积热影响I2C总线的通讯稳定性。

　　从实际应用场景来看，SCUTTLE机器人多用于教学实验、室内巡检、小型物流转运场景，运行过程中会经过地砖缝、地毯边缘、小型障碍物，底盘会有持续的振动，还有小概率的轻微磕碰。这款支架的侧壁做了2mm的加厚处理，四个角做了R3的圆角过渡，既不会在安装的时候划手，也能在轻微磕碰的时候吸收冲击力，避免分线板受冲击导致排针松脱、元件虚焊。支架两侧预留了走线缺口，所有从分线板引出的传感器线、电源线都可以顺着缺口整理到导轨侧面的走线槽里，不会出现线缆缠绕到行走轮或者舵机的情况，整个底盘的布线整洁度提升很多，后期排查线路故障的时候也能快速梳理线序。

　　设计的时候特意把支架的安装高度做了压低处理，分线板安装完成后顶面距离导轨面的高度只有18mm，不会超出底盘上层安装板的预留空间，后续加装上层传感器、电池或者控制板的时候不会和这个分线板支架产生空间干涉。卡爪结构做了对称设计，不管是正装还是反装都能卡入导轨，可以根据实际的走线方向调整支架的安装朝向，适配不同的布线需求。支架的壁厚均匀，都是1.8-2mm区间，不管是用FDM还是光固化3D打印都能一次成型，不需要加支撑，打印完成后只需要去掉底部的少量 raft 就能直接使用，不需要二次打磨或者攻丝，打印容错率很高，普通的PLA、PETG材料都能满足强度要求，不需要用高强度工程塑料就能应对日常使用的振动和冲击。

　　另外在支架的侧面还做了小型的标识凹槽，可以粘贴标签标注每个端口对应的传感器，做多传感器拓展的时候不会接错端口。分线板的固定是靠腔体四周的限位筋实现的，不需要打螺丝固定，分线板直接压入腔体就能被限位筋卡住，不会上下窜动，拆换的时候只需要用小一字螺丝刀轻轻撬动限位筋就能取出分线板，不会损伤电路板。整个结构没有复杂的曲面或者薄壁结构，建模的时候全部用拉伸、倒角、切除的基础特征就能完成，参数调整也很方便，如果后续分线板版本更新尺寸有微调，只需要修改腔体的长宽参数就能快速适配，不需要重构整个模型。
