可旋转式机用台虎钳工业设计作品

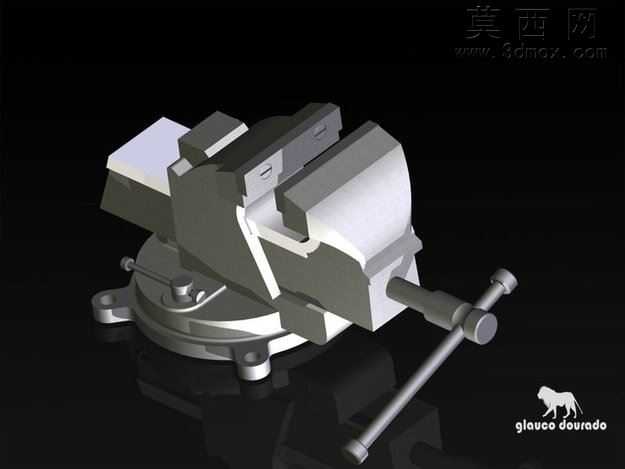

本作品为机用台虎钳的三维建模设计成果，建模过程中严格遵循机械加工工装的实际尺寸比例与功能逻辑，对台虎钳的各个组成部件进行了精细化的参数化建模。首先从底座结构开始，还原了可旋转底座的定位锁紧结构，底座上的安装孔、旋转刻度盘、锁紧拨杆的细节都按照实际五金配件的加工标准进行还原，保证结构的合理性与可装配性。接下来对钳身主体进行建模，区分了固定钳身与活动钳身的配合导轨结构，导轨的配合间隙按照实际机械装配的公差要求进行预留，保证活动钳身可以沿导轨顺畅滑动，不会出现卡滞或间隙过大的问题。钳口部分的建模还原了可更换式齿形钳口板的结构，钳口上的防滑齿纹做了精细化的纹理处理，同时预留了钳口板的固定螺丝安装位，还原了真实台虎钳钳口可更换磨损件的设计特点。传动部分重点还原了丝杠传动结构，包括梯形传动丝杠、丝杠螺母、手柄摇杆、手柄两端的防滑握柄，丝杠与活动钳身的连接结构做了准确的还原，保证转动手柄时活动钳身可以随丝杠转动实现平稳的进给与后退，完成工件的夹紧与松脱动作。材质渲染阶段，针对不同部件的实际材质做了区分处理：底座与钳身主体采用铸铁材质，还原了铸铁件哑光深灰的金属质感，表面做了细微的铸造纹理处理，还原真实铸件的表面质感；丝杠、手柄、锁紧件采用调质钢材材质，赋予了亮银色的金属光泽，边缘做了细微的倒角高光处理，体现机加工零件的精密质感；钳口板采用淬火钢材材质，表面做了更深的金属质感处理，齿纹部分做了高光突出，体现淬火件的硬度质感。整体渲染采用深色影棚背景，搭配柔和的多光源布光，突出金属部件的光影层次与结构轮廓，将台虎钳厚重、精密、坚固的工业质感充分展现出来。设计思路上完全围绕机加工场景的实际使用需求展开，所有结构都服务于稳定夹紧工件、可旋转调整加工角度、操作省力便捷的核心功能，没有多余的装饰性结构，完全符合工业五金工具的实用化设计原则，各个部件的装配关系完全符合实际机械装配逻辑，可直接用于装配演示、工装设计参考等场景。
