桌面型三轴数控雕刻机结构设计方案

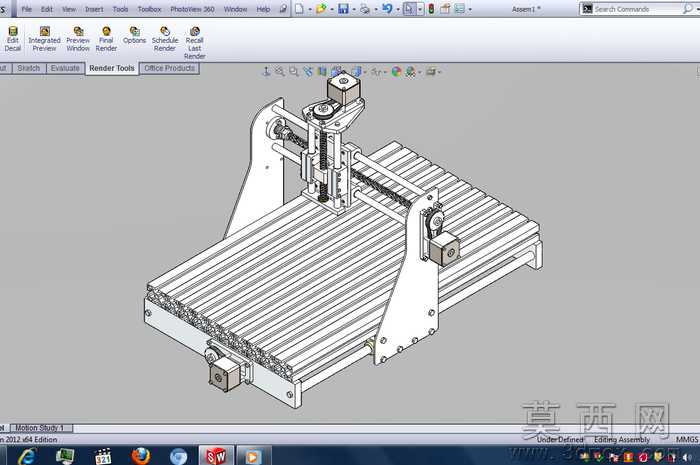

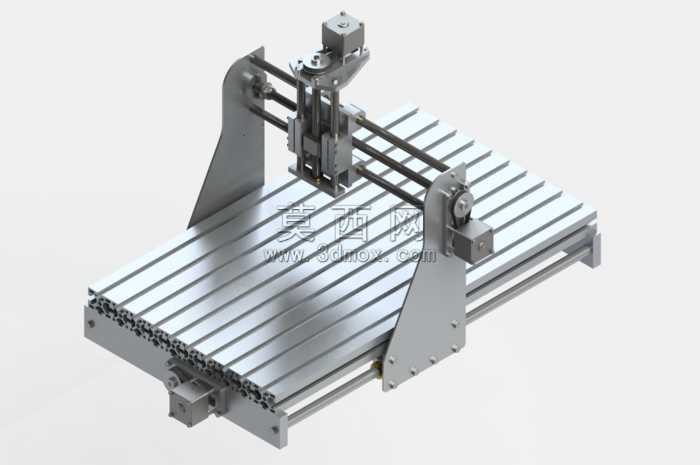

本作品为桌面级三轴数控加工设备的三维结构设计方案，整体建模过程严格遵循机械设计规范，在三维建模环境中完成了所有零部件的参数化搭建与整机装配。建模阶段首先从设备的核心功能需求出发，确定了X、Y、Z三个运动轴的行程参数与负载能力，以此为基础搭建整机的支撑框架：设备底座与两侧立式支撑均采用工业铝型材拼接的结构形式，建模时精准还原了铝型材的槽道结构、安装孔位与连接角件的配合关系，确保框架部分的结构强度满足运动过程中的稳定性要求，避免高速运动时产生结构形变影响加工精度。传动系统的建模是本设计的核心部分，三个运动轴均采用丝杠传动搭配直线导轨的组合结构，建模时逐一还原了丝杠螺母副、导轨滑块、联轴器、步进电机的安装配合关系，对每个运动轴的行程限位块、电机安装座的结构都做了精细化处理，确保各运动部件之间不存在干涉问题，运动行程符合初始设计的参数要求。工作台面采用平行铝型材排布的结构设计，既保证了台面的平面度与承载能力，也方便后续加工时的工件装夹固定。Z轴滑台部分集成了主轴安装位，建模时预留了标准主轴的装夹空间，两侧的立式支撑采用对称式结构设计，保证Z轴上下运动时的受力均衡，避免单侧受力导致的运动卡顿或精度偏差。材质渲染阶段，针对不同零部件的实际材质做了对应的材质赋予：铝型材部分采用磨砂银白金属材质还原工业铝型材的表面质感，丝杠、导轨、螺丝等标准件采用亮面金属材质体现机加工零件的光洁度，电机部分做了哑光黑与金属端盖的材质区分，整体渲染效果清晰区分不同功能的零部件，直观呈现整机的结构层次。设计过程中充分考虑了桌面级设备的使用场景，整体结构紧凑，所有零部件的安装顺序、维护空间都在装配建模阶段做了验证，既保证了设备的加工功能完整性，也兼顾了组装、维护的便捷性，可作为小型数控雕刻机的结构设计参考方案，也可用于相关机械结构的教学演示场景。
