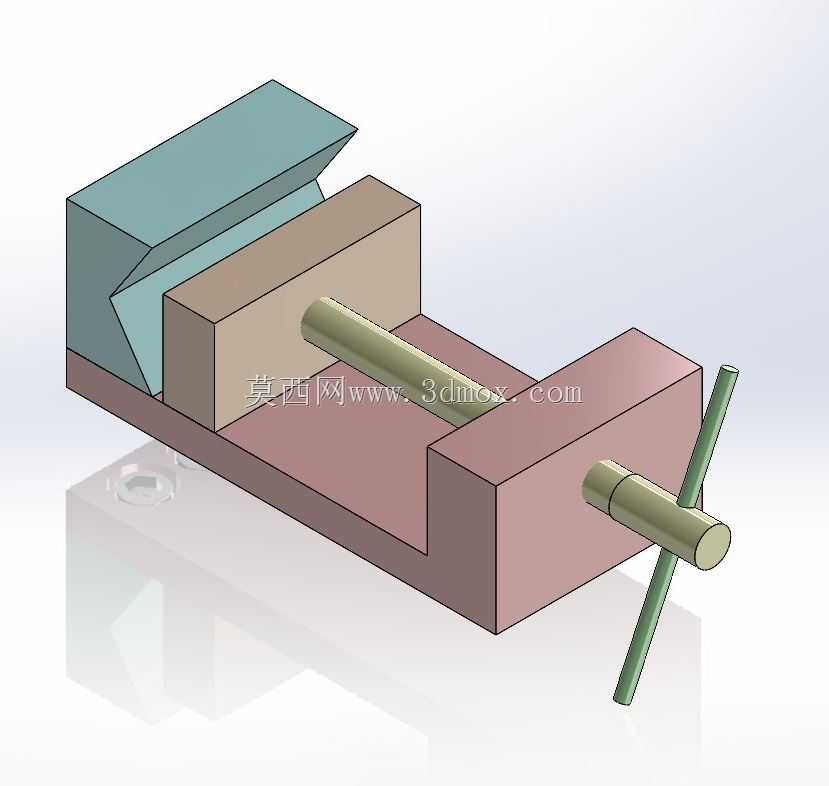

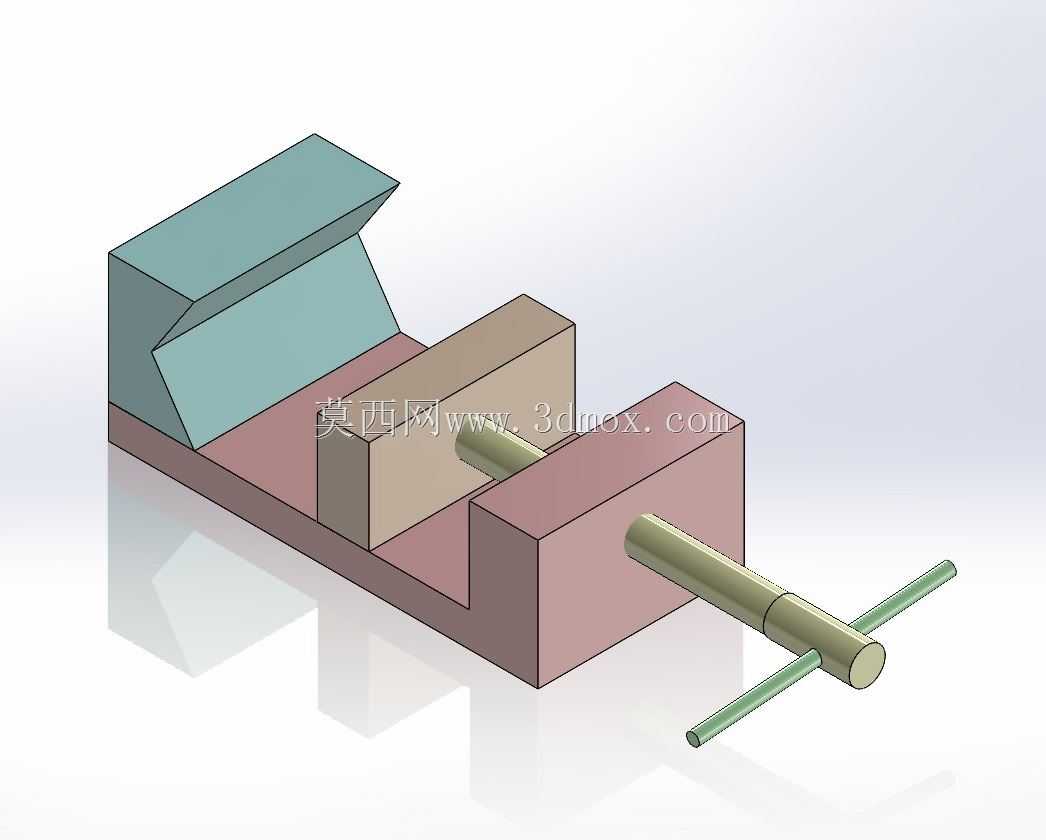

简易螺旋进给式手动台虎钳结构

　　这款手动虎钳的结构设计完全围绕小型工件装夹的基础需求展开，没有多余的冗余结构，整体采用最经典的螺旋进给传动逻辑，所有零件都采用规则的六面体与回转体组合，没有复杂的曲面特征，加工门槛极低，甚至普通金工实习场景下都能完成全套零件的加工制作。从实际应用场景来看，这类简易虎钳既可以作为钳工台的配套小型夹具，完成小尺寸金属件的锉削、划线、小型钻孔作业的工件固定，也可以安装在小型桌面加工设备的工作台面上，作为轻型加工的辅助装夹结构，适配教学实训、家庭DIY工坊、小型维修工位的轻载装夹需求，不适合重载切削场景下的大夹持力作业。

　　从功能特性上看，该虎钳依靠转动穿入活动钳身的丝杆带动活动钳身沿固定钳身的导轨面做直线往复运动，实现钳口的开合与夹紧动作，丝杆末端的穿杆结构作为力臂，不需要额外配套手柄，随手找一根圆钢甚至螺丝刀穿入就能转动丝杆施加夹紧力，钳口采用V型与平面结合的结构形式，既可以装夹规则的方形、矩形工件，也能对圆柱形棒料实现稳定夹持，避免圆棒装夹时出现打滑偏移的问题。固定钳身底部预留了安装孔位，可以通过螺栓直接固定在工作台面上，保证装夹作业时整体结构不会出现位移，活动钳身与固定钳身的配合面采用间隙配合，既保证滑动过程顺畅无卡滞，也不会因为间隙过大导致钳口上翘，影响装夹精度。

　　设计思路上完全遵循极简实用的原则，没有设置额外的快调机构、夹紧力自锁增强结构，所有受力部件都做了最基础的强度冗余：丝杆采用普通碳素钢材质，足够承受手动施加的扭矩带来的拉力，钳身部分采用铸铁或者普通结构钢加工即可，不需要特殊的热处理工艺，钳口部位没有做可拆卸的齿面结构，直接在钳身本体上加工出夹持面，日常使用中如果出现磨损，直接打磨修平就能继续使用，维护成本极低。整体结构的装配关系非常简单，丝杆通过端部的台阶限位在固定钳身的尾端支座上，活动钳身通过螺纹孔与丝杆配合，不需要复杂的装配工装，全部零件加工完成后只需要依次穿入丝杆、套入活动钳身就能完成整体装配，装配累计误差容易控制，新手也能顺利完成组装调试。

　　从安装边界尺寸来看，该虎钳整体长度控制在200mm以内，宽度不超过80mm，闭合状态下整体高度不超过60mm，最大开口距离可以达到100mm左右，能够装夹的工件最大尺寸不超过100mm，夹持力完全依靠手动转动丝杆的输入扭矩决定，正常成年人手动施加力的情况下，夹持力足够满足轻工作业的需求，不会出现工件松脱的问题。固定钳身的导轨面直接在本体上铣削成型，没有额外加装导轨镶条，长期使用出现磨损后，可以通过打磨配合面、加装薄铜皮的方式调整配合间隙，不需要更换核心零件，整体使用寿命很长。需要注意的是，这类简易结构的虎钳没有做防转限位，活动钳身在滑动过程中如果出现偏斜，会导致钳口平行度下降，因此在加工固定钳身的导轨面时，需要保证两个导向面的平行度公差控制在0.1mm以内，活动钳身的配合槽也要保证对应的形位公差，才能保证长期使用的精度稳定性。丝杆的螺纹采用普通梯形螺纹，相比普通三角螺纹拥有更好的耐磨性能，也能承受更大的轴向拉力，不会因为夹紧力过大出现螺纹滑牙的问题，尾端的穿杆孔垂直于丝杆轴线加工，孔的位置距离丝杆端面留出足够的强度距离，避免施加扭矩时出现丝杆端部断裂的问题。
