电源变压器铁芯锻造分体式模具结构

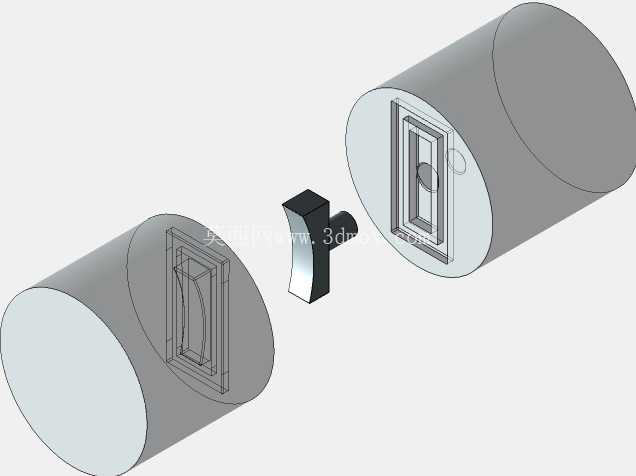

　　这套分体式锻造模具主要面向电源变压器E型铁芯的批量热锻成型工序，在中小型变压器铁芯加工生产线中，这类模具直接决定铁芯毛坯的成型精度与后续叠片工序的加工余量。从结构拆分来看，整套模具分为上下两个圆柱模套与中间的成型冲头三个核心部件，上下模套的合模面做了精准的止口定位设计，合模后模腔的同轴度偏差可控制在0.02mm以内，避免锻压过程中出现错模导致铁芯毛坯边部出现飞边超差的问题。

　　模腔的轮廓完全匹配E型铁芯的截面形状，模腔边缘做了R1.5的圆角过渡，一方面是为了减少热锻过程中金属流动的阻力，避免铁芯转角位置出现充型不满的缺陷，另一方面也能降低模腔边缘的应力集中，延长模具在反复冷热冲击下的使用寿命。中间的成型冲头采用了带定位柄的结构，安装时可直接与锻压设备的滑块定位槽配合，无需额外找正，冲头的工作端面与模腔的配合间隙控制在0.1mm，既能保证冲头顺利进入模腔完成挤压成型，又能避免间隙过大导致铁芯中柱位置出现厚度不均的问题。

　　从安装边界来看，上下模套的外径尺寸适配常用300吨开式锻压机的工作台T型槽安装间距，模套底部做了10mm厚的定位法兰，安装时直接卡入工作台的定位沉孔即可完成初步定位，再通过压板压紧法兰边即可完成固定，整套模具的换装时间可控制在20分钟以内，适配多规格铁芯小批量换产的生产需求。在实际生产场景中，加热到850摄氏度的硅钢坯料放入下模腔后，上模套随设备滑块下行完成合模，随后中间冲头下行施加锻压力，将坯料挤压充满整个模腔，保压3秒后冲头先回程，上下模套再开模，即可取出成型的铁芯毛坯，整个成型周期可控制在8秒以内，相比传统的分体铣削加工铁芯的工艺，材料利用率可提升40%以上，铁芯内部的金属流线也能保持完整，大幅降低变压器工作过程中的铁损。

　　设计过程中针对模腔的脱模角度做了反复验证，最终确定模腔侧壁采用1:200的脱模斜度，既不会因为斜度过大导致铁芯毛坯尺寸超差，又能保证开模后毛坯顺利留在下模腔，配合下模底部的顶料杆可实现自动出料，无需人工手动取件，降低高温作业的安全风险。模套的外壁做了环形散热槽，在连续批量生产过程中，可通过自然风冷将模套表面温度控制在400摄氏度以内，避免模具温度过高导致硬度下降出现早期磨损，整套模具的模腔部分采用热作模具钢镶块结构，当模腔出现磨损超差时，仅需更换内部镶块即可，无需更换整个模套，大幅降低模具的维护成本。

　　在实际使用过程中，这套模具适配的铁芯毛坯成型后，边部飞边厚度不超过0.2mm，后续仅需通过简单的抛丸处理即可进入叠片工序，无需额外的铣削加工，叠片后的铁芯尺寸一致性可控制在0.05mm以内，能有效降低变压器组装过程中气隙过大导致的噪音问题。冲头与模套的配合面做了渗氮处理，表面硬度可达HRC58以上，在连续生产10万件次后，模腔的磨损量仍可控制在0.03mm以内，满足大批量生产的寿命要求。针对不同厚度规格的铁芯生产，仅需更换对应厚度的模腔镶块与调整冲头的下行行程即可，无需改动模具的主体安装结构，适配生产线多规格产品的柔性生产需求。
