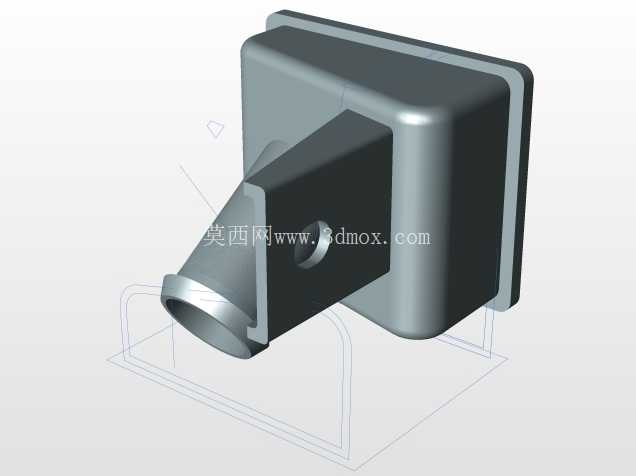

带侧接管路的密封式电源变压器壳体结构

项目分类:变压器 发布时间:2024-12-29 ID:872599
  • 带侧接管路的密封式电源变压器壳体结构

  这款壳体结构主要面向工业控制场景下的小功率电源变压器配套使用,常见于户外小型工控终端、机床局部供电模块、露天传感设备供电单元这类对防护等级有一定要求的安装场景,区别于常规开放式变压器的裸装结构,带侧出管路的壳体可以直接将变压器的低压输出线缆通过管路引出,避免线缆与壳体开孔处的硬摩擦,同时减少外部粉尘、水汽从线缆穿设位置进入壳体内部的概率。从实际使用的角度出发,这类壳体的安装边界优先适配壁挂式安装场景,背部的平整法兰边预留了四个对称的安装孔位,孔位间距按照常规100mm标准电气安装轨的适配尺寸设计,既可以直接通过膨胀螺丝固定在设备舱壁上,也能搭配标准卡扣卡在DIN导轨上,不需要额外加工转接支架。

  壳体主体采用拉伸成型的钣金结构,边角位置做了R12的圆角过渡,一方面是避免冲压加工时的应力集中导致板材开裂,另一方面也能减少安装过程中尖锐边角划伤操作人员、割破线缆绝缘层的风险。侧部伸出的管路与壳体主体采用一体折弯后焊接的工艺连接,管路端口做了外翻边处理,外翻边宽度3mm,刚好可以适配标准的PA波纹管接头,安装时直接将波纹管卡在翻边位置,再用喉箍锁紧就能实现线缆的全封闭防护,不需要额外在壳体上开孔装接头,减少了装配工序的零件数量。

  设计阶段首先考虑的是变压器本体的安装空间,壳体内部的净空尺寸按照常规40VA灌封式变压器的外形尺寸预留,长宽方向各留了3mm的装配间隙,深度方向留了5mm的灌封胶层空间,变压器放入壳体后可以直接在缝隙内填充导热灌封胶,既可以固定变压器本体,也能提升整体的散热能力与抗震性能,适配设备运行时的持续振动工况。侧置管路的轴线与壳体安装面呈15度向下倾斜,这个角度是经过多轮场景验证确定的:当壳体壁挂安装时,管路出口斜向下方,即使外部有淋水或者凝露产生,水也会顺着管路向外流出,不会倒灌进壳体内部,同时倾斜的角度也方便线缆穿设,不会出现直角弯折导致线缆芯线断裂的问题。

  壳体的开口面设置了一圈内凹的密封槽,槽宽2mm深度1.5mm,可以嵌入直径2mm的硅橡胶密封条,端盖盖上后通过周边的四颗自攻螺丝锁紧,压缩量控制在30%左右,刚好可以达到IP54的防护等级,满足一般户外设备的防尘防溅水要求。在建模过程中,所有的折弯半径都按照所选1.2mm冷轧钢板的最小折弯半径设置,避免折弯处出现裂纹,焊接位置的止口设计也预留了0.1mm的焊接收缩余量,保证焊接后壳体的整体平面度误差不超过0.2mm,端盖安装后不会出现缝隙不均的问题。管路的内径设置为18mm,足够同时穿过3根6平方毫米的输出线缆,还留有足够的空间穿设屏蔽层的接地引线,满足常规小功率变压器的出线需求。另外壳体背部的安装孔位做了沉头设计,沉头深度1.5mm,安装后螺丝头不会突出壳体背面,保证安装面可以完全贴紧舱壁,不会出现安装歪斜、缝隙过大的问题。从结构强度的角度考虑,壳体的侧壁与管路连接的位置增加了三角形的加强筋,筋厚1.5mm,与壳体一体冲压成型,避免管路受到外力拉扯时与壳体连接位置出现开裂,提升整体的结构抗损能力,满足工业场景下的粗暴装配、长期使用的可靠性要求。
