三轴伺服液压数控弯管设备结构设计

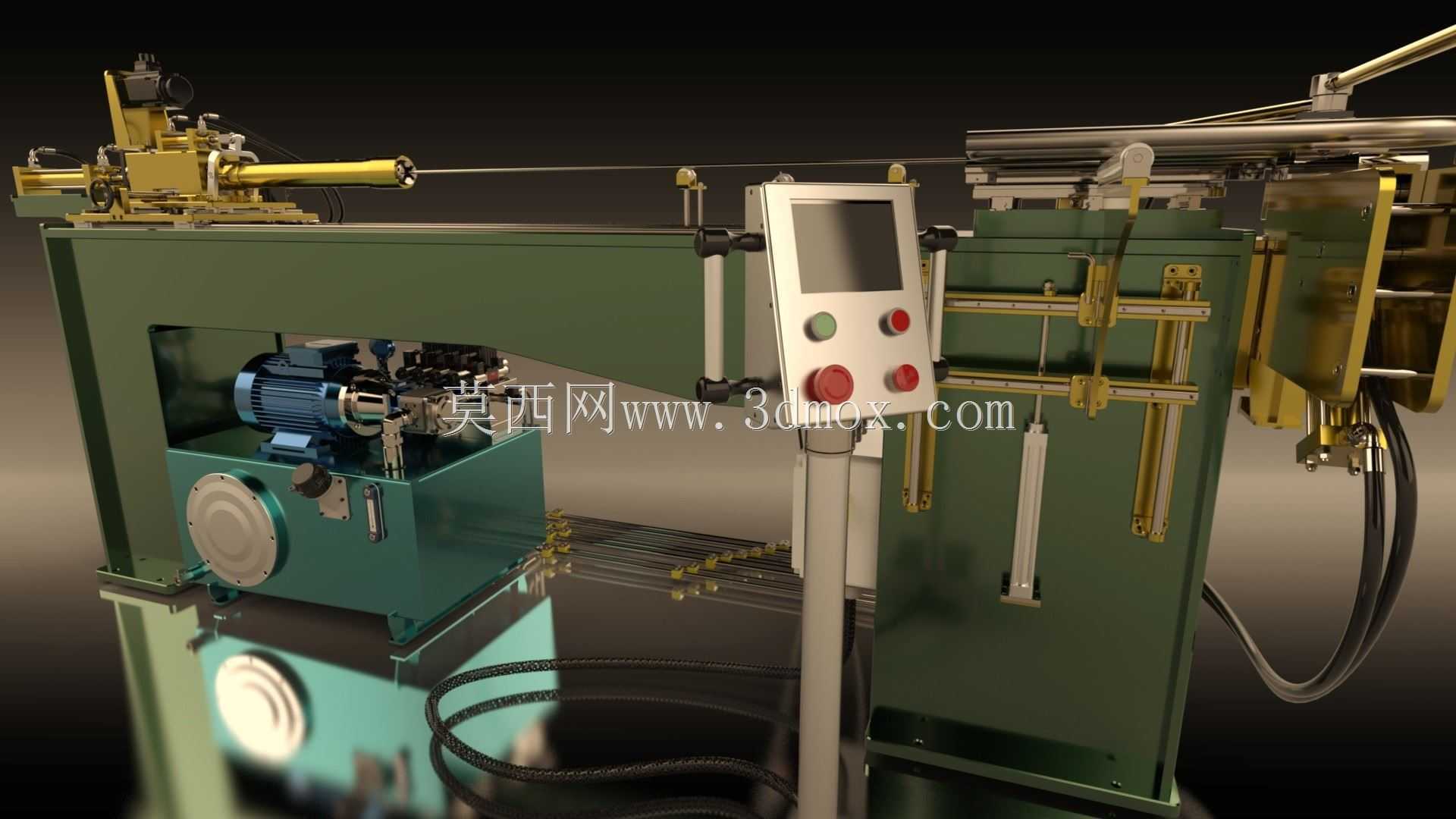

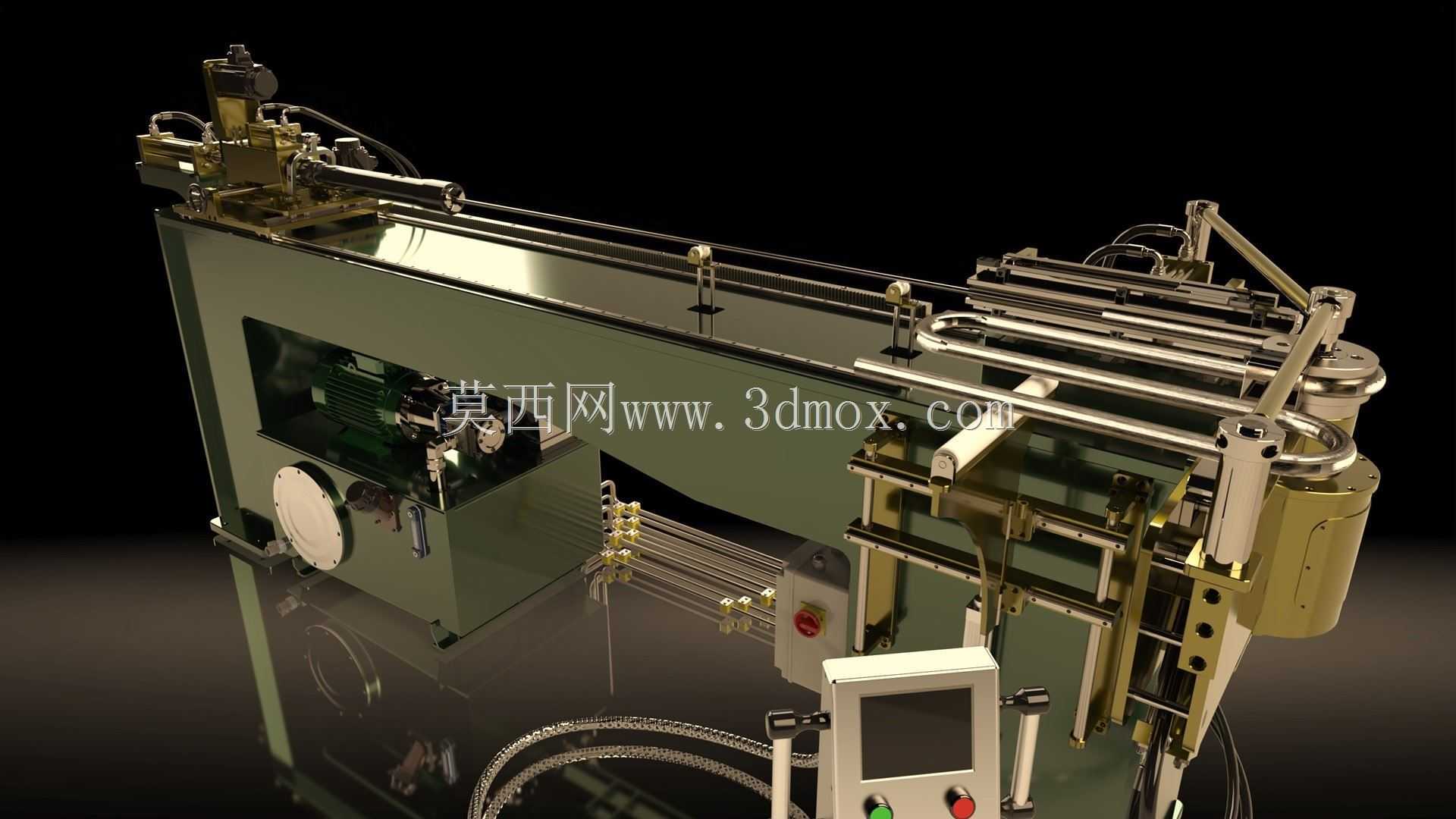

　　在金属管材加工的各类生产场景里，从汽车管路预制、家具五金弯件成型到制冷行业的管路排布加工，弯管工序的精度与成型一致性直接决定了后续装配的适配度与管路使用寿命，这款数控弯管设备的结构设计正是围绕中小管径金属管材的高精度弯曲需求展开。整套设备采用伺服轴与液压执行单元结合的动力布局，X、A、C三个伺服轴负责送料精度、转角定位与弯曲角度的精准控制，相比纯液压弯管设备，伺服轴的介入能把重复定位误差控制在极小范围内，避免传统手动控制弯管时出现的角度偏差、管材送进长度不准的问题，适配小批量多品种的管材加工需求，换型时仅需调整参数即可完成不同弯曲半径、不同空间转角的管路加工，无需反复更换靠模与调整机械限位。

　　液压系统部分负责提供弯曲动作的大扭矩输出，X-Y轴方向的液压缸承担管材夹紧、弯曲模进给的大负载动作，搭配独立的Z轴气缸完成辅助压料与辅助支撑动作，气动回路的响应速度快，在连续弯管作业时能缩短辅助动作的等待时间，提升整体加工节拍。设计过程中充分考虑了不同壁厚管材的加工适配性，针对壁厚5mm以内的金属管材，弯曲模与夹紧模的贴合面做了防滑纹路处理，避免弯管过程中管材出现轴向窜动导致的弯曲半径偏移，同时在弯管模的回转部位做了耐磨镶块设计，长期使用后仅需更换镶块即可恢复精度，降低设备的后期维护成本。设备的整体安装边界尺寸控制在3781mm×1443mm×1637mm的范围内，在车间布局时无需占用过大的场地空间，机身主体采用框架式焊接结构，焊接后经过时效处理消除内应力，避免长期使用时机身出现形变影响加工精度，机身底部预留了地脚螺栓安装孔与调平垫块位，安装时可根据车间地面的平整度快速调平，无需额外制作复杂的安装基础。操作端设置在设备前部的悬臂操作箱位置，操作人员可站在设备正面完成参数设置、工件上下料与加工状态观察，操作箱的悬臂可根据操作人员的身高与站位调整角度，降低长时间操作的疲劳感。

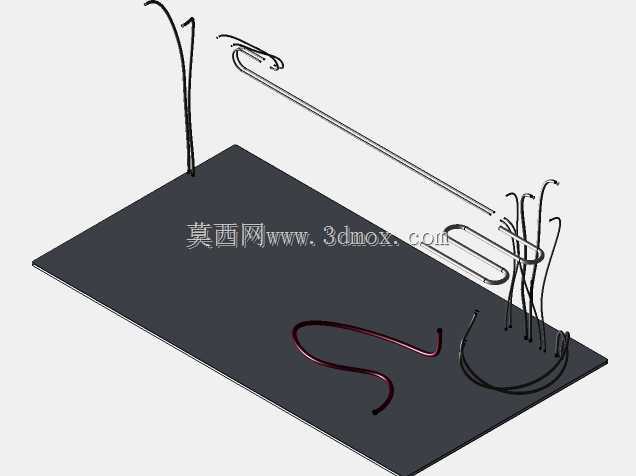

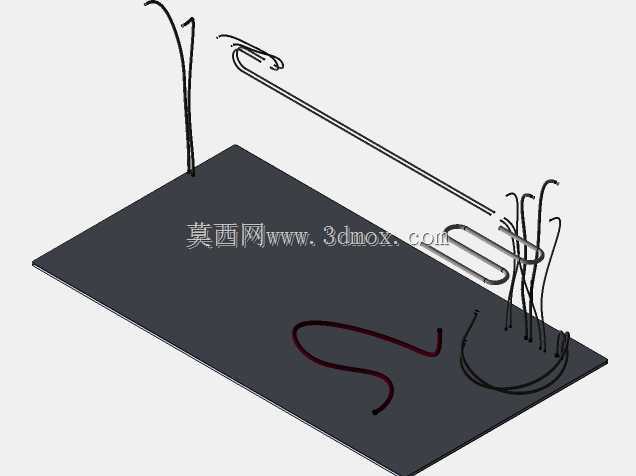

　　设备的最大管道弯曲半径可达80mm，最小弯曲半径为40mm，适配最大直径30mm的金属管材加工，覆盖了常规工业领域绝大多数中小管径的弯管需求，针对ST37这类常用的结构用钢材，弯曲过程中通过合理的弯曲速度控制与芯棒配合设计，能有效避免管材弯曲处出现瘪管、褶皱、外壁拉伤等常见弯管缺陷，保证弯制成型的管材通径满足流体输送或穿线使用的要求。管路排布设计上，设备的液压油管与气动管线全部沿机身内侧的走线槽布置，外部无裸露管线，既避免加工过程中铁屑、切削液对管线的损伤，也让设备整体外观更整洁，日常维护时打开走线槽盖板即可快速排查管线故障。

　　弯曲头部位的模座采用快换结构设计，更换不同管径对应的弯曲模、夹紧模时无需拆卸大量紧固件，配合定位销的快速定位，能把换模时间压缩到十分钟以内，适配多规格管材的混线生产需求。送料机构采用直线导轨导向搭配伺服丝杠传动，送料过程中运行平稳无爬行，长管材送进时搭配辅助支撑托架，避免管材因自身重力下垂影响送料精度，托架的高度可根据加工管材的直径做对应调整，适配不同规格管材的支撑需求。安全防护层面，设备的运动部位全部设置了可开启的防护门，防护门配备安全联锁开关，防护门开启时设备的弯曲动作与送料动作自动锁止，避免操作人员误触运动部件发生安全事故，设备前部设置了急停按钮，突发状况下可一键切断设备动力输出，保障作业安全。
