实验用集成式液压动力执行装置结构

项目分类:液压 发布时间:2024-12-29 ID:873102

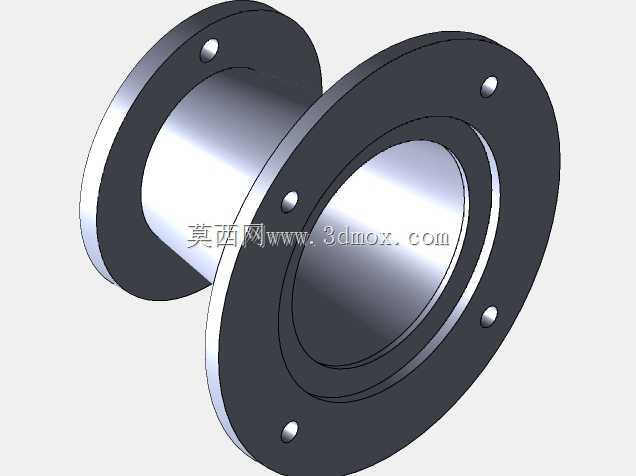

  • 实验用集成式液压动力执行装置结构
  • 实验用集成式液压动力执行装置结构
  • 实验用集成式液压动力执行装置结构

  这套液压动力装置的结构设计,最初是面向高校液压传动实验台、小型工业测试工位的动力供给需求搭建,区别于量产工业液压站的标准化布局,整体采用紧凑化阀组直装的集成思路,把动力输出、压力调控、执行驱动、状态监测几个核心模块全部整合在单块安装基板上,没有额外的外置管路冗余,能在有限的实验台安装空间里完成多回路液压动力的输出匹配。从实际应用场景来看,这类装置既可以作为液压原理教学的实操载体,让学习者直观看到换向阀、节流阀、蓄能器、压力仪表、执行油缸之间的管路连接逻辑与动力传递路径,也可以直接配套小型专用工装,作为非标测试设备的动力源,给夹具、压装执行件提供稳定的压力输出。

  设计过程中首先考虑的是安装边界的适配,整体基板采用矩形钢板加工成型,所有元件的安装孔位都提前做了同轴度校验,阀组安装面的平面度控制在0.02mm以内,避免密封件受压不均出现渗漏。动力输入端的电机与柱塞泵采用直连式安装,省去了联轴器外置的防护结构,轴向尺寸比常规泵组架装结构缩短近三分之一,泵体的吸油口直接深入下方油箱腔体,减少了吸油管路的沿程阻力,也避免了长管路带来的振动异响。油箱部分没有采用独立外挂的方形油箱结构,而是直接利用安装基板下方的封闭腔体作为储油空间,腔体内部设置了隔板分隔回油区与吸油区,回油侧预留了磁性滤塞的安装位,能吸附液压油里裹挟的金属磨屑,减少阀组卡滞的概率。

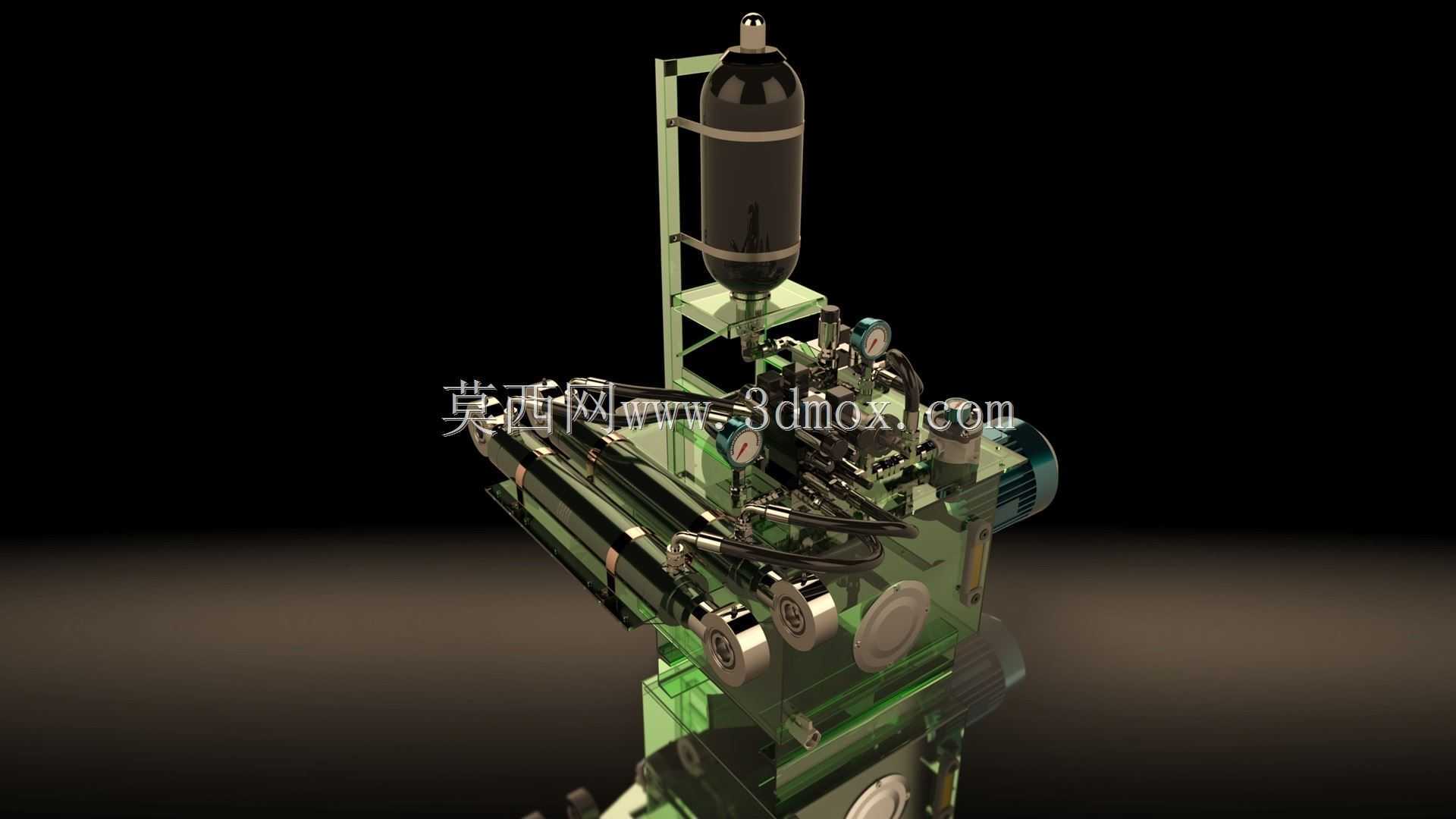

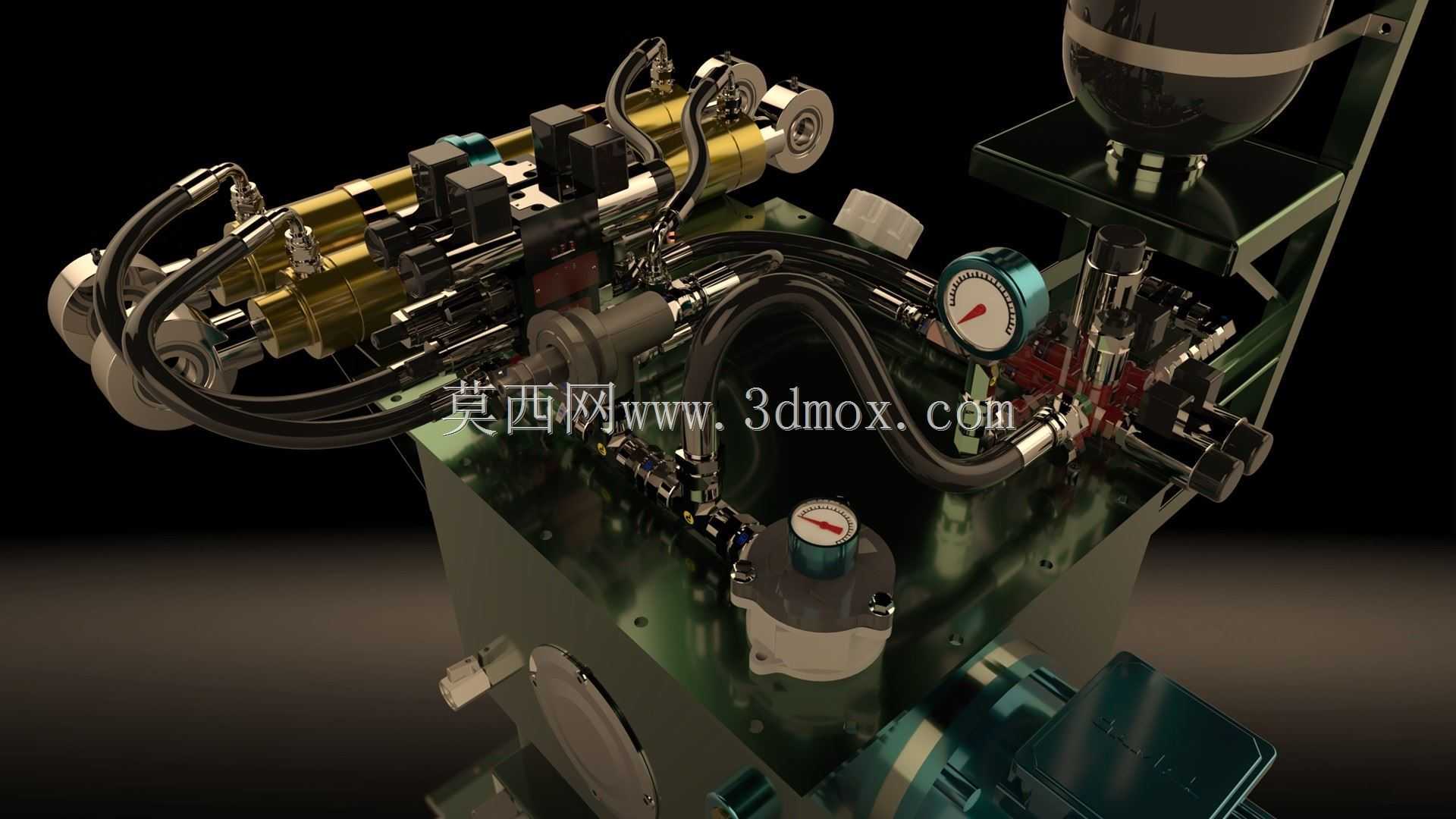

  阀组部分采用叠加式安装结构,电磁换向阀、单向节流阀、溢流阀顺着油路走向依次叠装在油路块上,没有采用外接软管连接各个阀件,所有油路都在油路块内部钻削成型,管路交叉处做了工艺孔封堵,外部仅保留连接执行油缸与蓄能器的高压软管,既减少了管路接头的渗漏点,也让整体布局更整洁,方便实验过程中排查油路故障。压力监测元件分别设置在泵出口、主压力油路、执行油缸工作腔三个位置,耐震压力表通过阻尼器连接在油路块上,能直观读取不同节点的压力数值,配合调压阀可以完成不同工作压力下的执行元件动作测试。蓄能器采用立式安装在基板侧方的支架上,安装位置避开了阀组操作的正面空间,既可以吸收泵组工作时的压力脉动,也能在短时间大流量输出时补充油液,维持系统压力稳定。

  执行端预留了多组油缸接口,配套的油缸采用拉杆式结构,安装尺寸符合通用液压油缸的安装标准,可以根据实验或者实际工况需求更换不同缸径、不同行程的执行元件,接口处都设置了快换接头,不需要额外工具就能完成管路的拆装切换。整体结构的重心经过配平计算,满油状态下设备重心落在基板几何中心范围内,不需要额外做地脚固定就能稳定放置在实验台面上,底部预留了四个橡胶减震垫的安装槽,能抵消泵组工作时传递到台面的振动。

  从结构细节来看,所有管路的弯曲半径都符合高压软管的最小弯曲半径要求,避免软管长期受折出现早期破损,电气接线端都预留了线槽安装位,电磁阀的控制线可以顺着基板边缘的线槽集中排布,不会和液压管路交叉干涉。油箱侧面设置了液位计与注油口,注油口自带空气滤清器,能避免加注液压油时杂质进入腔体,液位计的刻度位置对应了设备安全运行的油位区间,日常维护时不需要打开油箱盖板就能直观判断油位是否正常。这套结构的设计没有追求过高的参数冗余,所有元件的选型都匹配实验场景下的常用压力与流量区间,既满足教学演示、小型工装驱动的功能需求,也控制了整体的体积与制造成本,拆装维护时不需要拆解整体基板,就能单独更换阀组、仪表、泵体等易损元件,适配长期反复拆装的实验使用场景。
