龙门式码垛配套辊筒输送设备结构

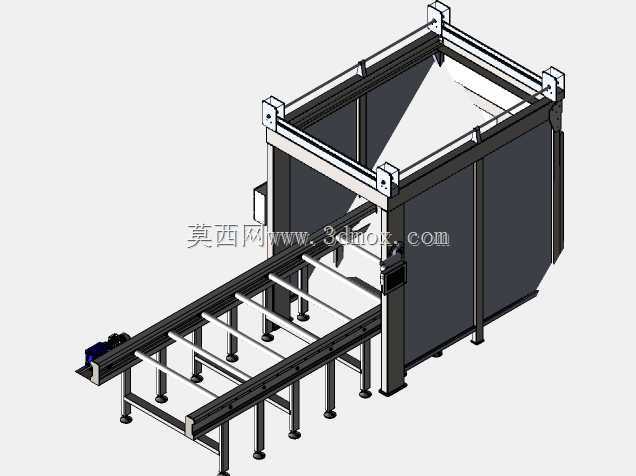

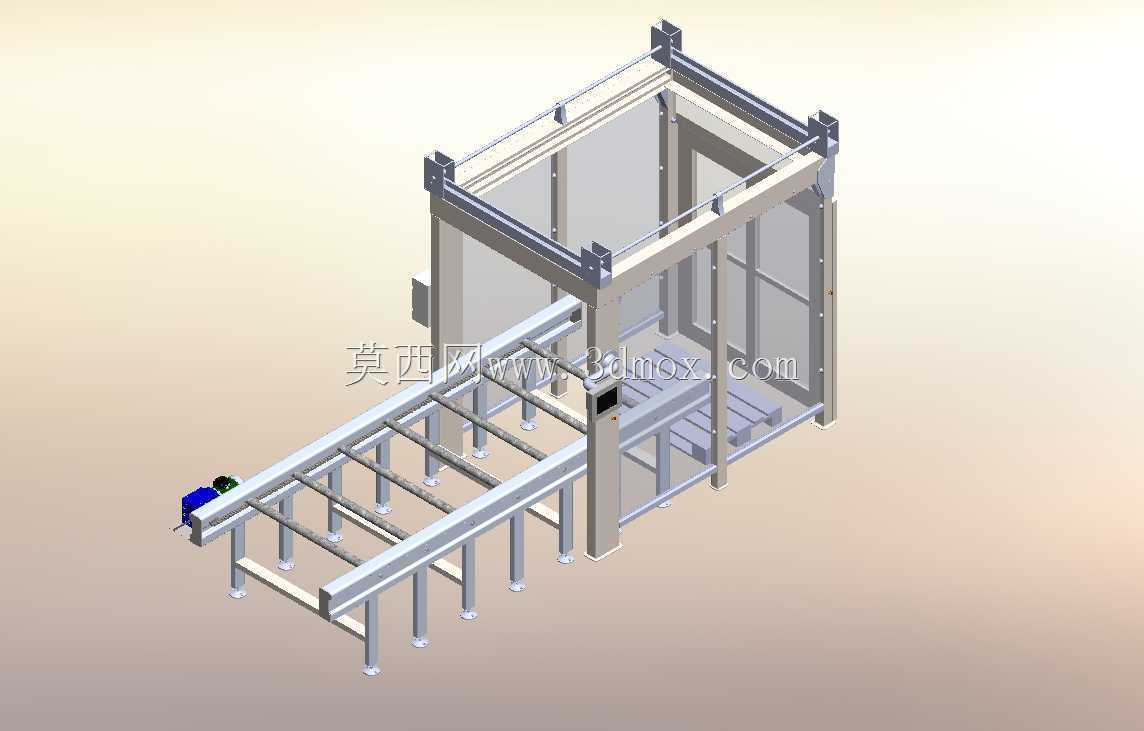

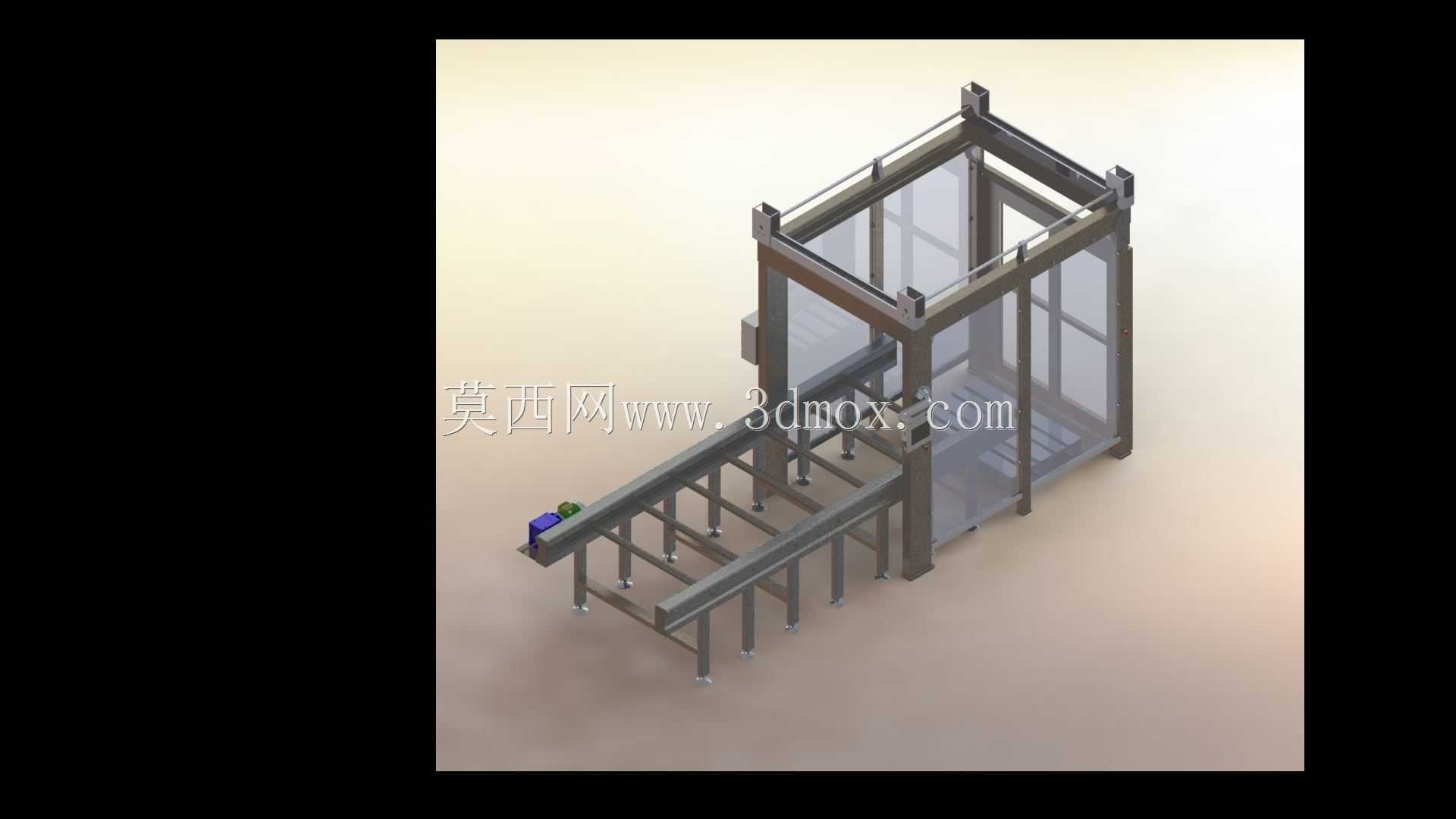

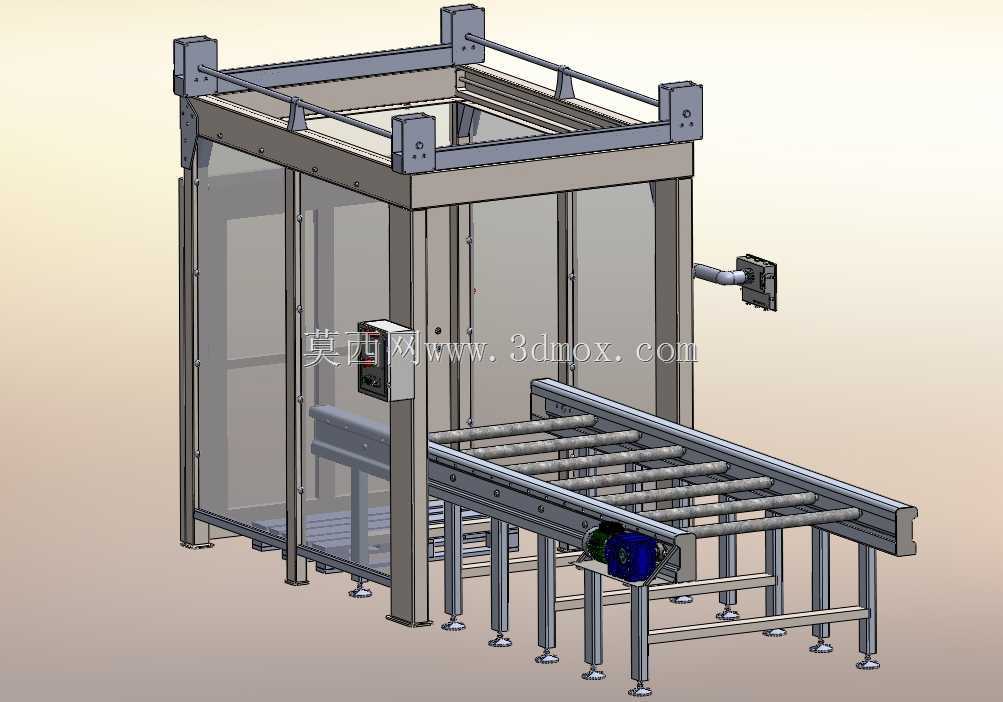

　　这套集成化的物料处理设备，核心是将高位码垛作业与平面辊道输送做了刚性衔接，解决了生产末端成品从输送线到码垛工位的转运对位痛点，常见于快消品、建材、化工袋装/箱装成品的后段包装工序，也可适配规整硬质工件的工序间转序作业。从结构布局来看，主体框架采用方通焊接后做时效处理的门型架作为码垛执行机构的承载基体，门架跨距完全覆盖下方输送线的有效作业宽度，输送段采用双排辊筒并列布置，单根辊筒的轴端通过带座轴承固定在两侧的输送纵梁上，纵梁下方间隔布置可调式支撑脚杯，可在安装时根据车间地面平整度调整整体输送面的水平度，避免辊筒偏载导致的物料跑偏问题。设计阶段优先考虑了码垛作业时的对位精度需求，输送线靠近码垛架的末端设置了可升降的挡料定位机构，当物料输送至预设位置时，挡料块抬升阻断后续物料进给，同时侧面的推板机构将物料推至码垛抓取的基准位，保证每次码垛执行端抓取物料时的位置偏差控制在毫米级，避免码垛堆叠时出现塌垛风险。门架上的升降导向采用直线导轨搭配同步带传动的组合，相比链条传动具备更高的定位精度，运行时的噪音也更低，适合车间内长时间连续作业的工况。

　　安装边界方面，整套设备的地面投影长度需结合前端生产线的出料速度匹配，常规配置下输送段长度可覆盖3到5个待码物料的暂存位，门架的净空高度需满足最高码垛垛型的高度加上抓取机构的行程余量，两侧预留的维护通道宽度不小于600毫米，方便日常对辊筒轴承、传动电机做润滑和易损件更换。输送辊筒的间距根据输送物料的最小外形尺寸设计，保证最小规格的物料在输送过程中不会卡在两根辊筒之间，辊筒表面可根据物料特性选择包胶或者镀锌处理，包胶辊筒适合表面光滑的纸箱类物料，增大摩擦力避免输送打滑，镀锌辊筒则适合袋装粉料类物料，耐磨损且不易粘附物料碎屑。

　　设备的控制逻辑采用分段式控制，输送段的运行速度可根据码垛节拍做动态调整，当码垛机构处于抓取作业状态时，输送段降速运行待料，抓取完成后快速补料至定位工位，减少空等节拍浪费。门架的立柱底部设置了加强筋板与地面预埋螺栓连接，可承受码垛过程中反复启停带来的冲击载荷，避免长期运行后框架出现偏移。在实际应用场景中，这套设备可直接对接前端的封箱机、装袋机的出料口，无需额外增加转序搬运人员，码垛完成后的整垛物料可通过叉车直接从输送线末端叉取转运至仓储区，打通了生产末端到仓储的自动化流转链路。

　　结构建模时对所有运动部件做了干涉检查，模拟了码垛机构全行程移动、输送辊筒满载转动、挡料机构升降的全部动作，确保实际装配时不会出现部件碰撞问题，所有外购件如带座轴承、直线导轨、紧固件都采用了行业通用标准规格，方便后期维护替换，无需定制特殊配件。输送线的侧边预留了传感器安装位，可根据需求加装光电检测、计数传感器，实现物料数量统计、缺料预警等拓展功能，框架上的走线槽全部内置布置，避免线缆外露被物料剐蹭导致的损坏，整体结构没有冗余设计，每个部件都承担对应的功能负载，在保证结构强度的前提下尽可能控制了整体自重，降低了生产制造成本。
