异形连接固定铰接支座结构设计

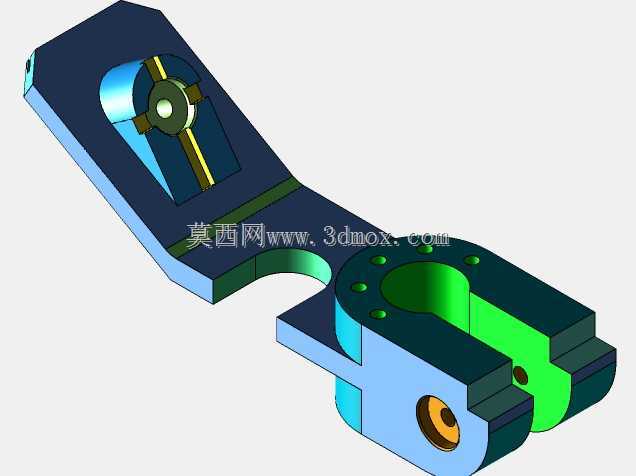

　　从结构功能分区来看，构件一端为带沉头孔位的平面安装段，该段的平面度设计公差控制在IT7级，表面预留的四个沉头安装孔可适配M4规格的内六角紧固螺钉，安装时可直接贴合设备基板的安装面完成固定，沉孔深度设计刚好容纳螺钉头部，避免螺钉突出干涉相邻运动部件；与安装段平滑过渡的是中部的弧形让位结构，该弧形缺口的曲率半径经过匹配计算，刚好避开相邻运动部件的回转轨迹，在支座整体安装后不会与周边做圆弧摆动的杆件发生运动干涉，同时该弧形结构也优化了构件的应力分布，避免直角过渡带来的应力集中问题，在承受交变载荷时能有效降低断裂风险。在各类自动化输送线、工装夹具定位单元以及小型专用设备的执行端结构中，这类异形铰接连接支座是承担载荷传递、运动限位与部件对接的核心结构件，区别于标准型材拼接的支座结构，该一体式成型的构件通过一体化的结构布局，同时实现了平面安装定位、铰接转动配合以及侧向支撑限位的多重功能，无需额外拼接多个标准件即可完成功能集成，能有效减少装配环节的累计误差，提升整套机构的运行稳定性。

　　构件另一端为U型铰接配合段，该段的内孔为高精度镗削加工的铰接孔，孔壁表面粗糙度达到Ra1.6，可与配套的铰接销轴实现间隙配合，配合间隙控制在0.02-0.04mm之间，既保证铰接转动的灵活性，又避免间隙过大带来的传动晃动；U型开口的两侧端面设计有均匀分布的螺纹孔位，可用于安装铰接端的防尘盖板或者限位挡片，防止设备运行过程中粉尘、切屑进入铰接配合面造成磨损，U型段侧面还设计有一个径向的顶丝孔，可在销轴安装完成后拧入顶丝锁定销轴位置，防止销轴在往复转动过程中出现轴向窜动。

　　从设计思路层面，该构件采用一体化建模思路，将原本需要三个独立零件拼接实现的安装、让位、铰接功能整合到单个零件上，建模过程中优先保证各功能面的位置公差：安装平面与铰接孔轴线的平行度公差控制在0.03mm以内，铰接孔轴线与弧形让位结构的中心轴线同轴度公差控制在0.05mm以内，确保装配后整套铰接机构的转动中心与设计轨迹完全重合。安装边界方面，构件整体的最大外轮廓长度为128mm，安装段宽度为36mm，U型铰接段的最大宽度为52mm，安装时需要在基板上预留至少140mm×60mm的安装操作空间，铰接孔的中心高度距离安装平面为28mm，配套选用的铰接销轴直径为16mm，有效配合长度为32mm，可承受的最大径向静载荷为12kN，能够满足多数中小型工装、自动化设备执行端的铰接传动需求。

　　在实际应用场景中，这类构件常被用于气动摆杆机构的末端支座、检测工装的翻转定位架、小型物料夹持机构的连接基座等位置，相比采用角码、型材拼接的支座结构，一体式的结构在承受频繁往复摆动的交变载荷时，不会出现拼接螺栓松动、配合面错位的问题，长期运行的维护成本更低；建模过程中对所有锐边都做了R0.5的倒角处理，既避免安装过程中锐边划伤操作人员，也能消除零件加工过程中锐边处的应力集中，提升零件的疲劳强度。构件的壁厚设计经过受力仿真验证，主体承载位置的壁厚为6mm，非承载的让位区域壁厚为4mm，在保证整体结构强度满足载荷要求的前提下，尽可能控制零件的整体重量，降低铰接转动时的惯量，提升机构响应速度。
