对称曲面异形回转结构件设计

　　做了十几年结构设计，碰到这类全曲面对称回转件的需求不算少，很多人觉得这类造型只是外观件，没什么实际工程价值，其实不然——不管是文创类工业摆件的结构基体、小型设备的装饰端盖、还是特种密封容器的异形壳体，这类双曲面收腰回转结构的应用场景比多数人想象的要广。

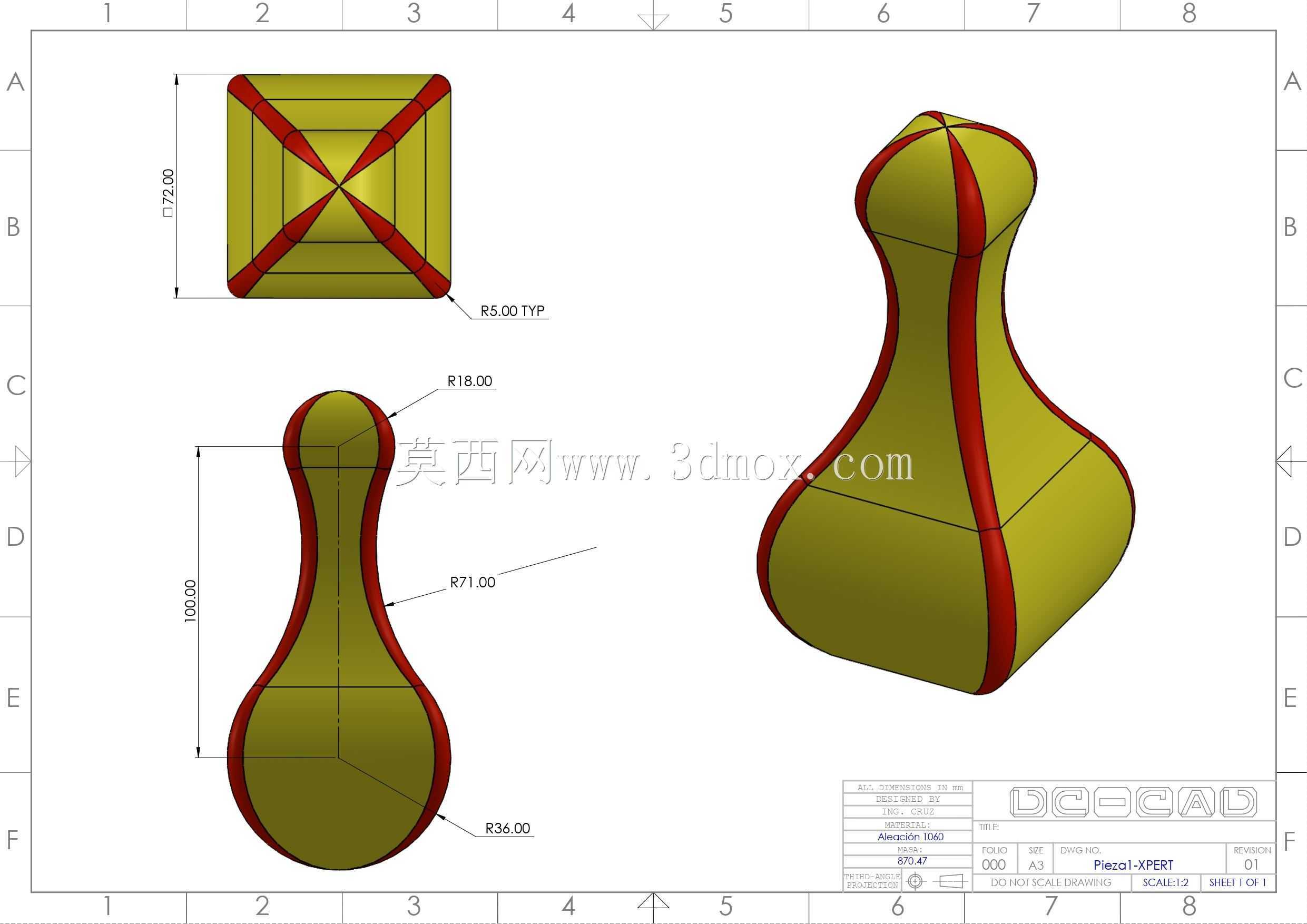

　　先从实际落地的场景说，之前做过一款实验室用小型密封反应容器的端盖，客户要求端盖不能有尖锐棱角，避免清洁死角，同时要兼顾握持手感，方便操作人员徒手拧开检修，当时最初的方案是直筒加圆弧过渡，打样出来后握持的时候虎口位置卡得慌，而且直筒段和圆弧衔接的位置积灰很难清理，后来参考这类收腰葫芦形的曲面逻辑，把中段做内收的双曲面过渡，上下端做圆弧收头，实际测试的时候，握持贴合度提升非常明显，整个外表面没有曲率突变的棱边，用无尘布一擦就能清洁到位，完全满足洁净环境的使用要求。还有做文创类金属摆件的时候，这类对称曲面的壁厚均匀性是核心难点，如果曲面曲率变化率控制不好，铸造或者3D打印的时候很容易出现局部缩孔、壁厚差过大导致的变形，这个模型的曲面分块逻辑很值得参考，它把整个回转面拆成了四个对称的曲面单元，每个单元的曲率变化是连续的，没有出现G0连续的硬棱，除了中间的分型棱线做了刻意的凸起强化，其余位置的曲面过渡都是G2连续，不管是做阳极氧化还是喷涂，表面流平效果都会很好，不会出现曲率突变位置的漆料堆积问题。

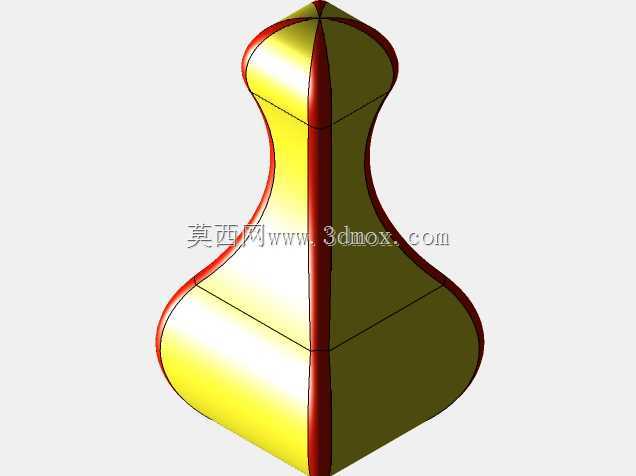

　　说到设计思路，这类全对称回转件最容易踩的坑是只做单侧曲面然后圆周阵列，很多新手建模的时候会画一半轮廓然后旋转360度，看起来是对称的，但实际上如果轮廓线的控制点没有做对称约束，旋转出来的曲面在分型位置会有肉眼很难发现的错位，后续做壁厚抽壳的时候很容易出现抽壳失败，或者壁厚不均匀的问题。这个模型的处理方式就很稳妥，先做四分之一的曲面单元，通过镜像两次得到整体结构，每个镜像基准面都和原始坐标系完全重合，中间的凸起棱线不是后期加上去的，而是在曲面构建的时候就预留了棱线的凸起量，这样棱线和主体曲面是一体化的，不会出现拼接缝隙，后续做数控加工的时候，棱线位置的走刀路径可以连续走，不用抬刀接刀，加工出来的棱线直线度能很好保证。

　　再讲尺寸和安装边界的问题，这类曲面件如果作为设备外装件，首先要确定最大外轮廓的包络尺寸，这个模型的最大直径在下部的圆弧段，上部收头位置的直径最小，中段收腰位置的直径是整个结构的最小截面，设计安装配合的时候，不能只看最大外径，还要考虑收腰位置的配合公差——如果是做嵌套安装，配合面选在下部最大直径位置的话，安装时要预留足够的导入倒角，不然曲面件滑入配合位的时候很容易被卡偏；如果是做悬臂式安装，固定端选在上部小头位置的话，要核算收腰位置的结构强度，因为收腰位置截面最小，受侧向力的时候应力集中最明显，壁厚设计的时候要在收腰位置做局部加厚，不能整个件用统一壁厚，不然受冲击的时候很容易从收腰位置断裂。另外这类曲面件如果需要做表面处理，比如滚花、喷砂，要注意曲面的拔模角度，虽然它是回转件，但如果模具成型的话，分型面选在中间的棱线位置是最优的，上下模的拔模方向分别朝上下两端，不会出现倒扣，脱模的时候不会拉伤曲面表面，之前有个同行做类似造型的塑料旋钮，把分型面选在了下部底面，结果上部收头位置有倒扣，不得不做滑块，模具成本直接涨了三成，还容易出现合模错位的问题，其实只要把分型面调整到中间最大轮廓的棱线位置，完全可以用两板模直接成型，成本能降不少。

　　还有实际使用中的细节，这类曲面结构如果作为手持件，表面的曲率要贴合人体手掌的握持弧度，收腰位置的直径最好控制在30-50mm区间，太粗了握不住，太细了握持的时候手感发飘，上下端的圆弧过渡半径不能太小，不然握持的时候棱角硌手，这个模型的上下端圆弧半径和中段曲面的衔接很顺滑，握上去的时候手掌的受力是均匀分布的，不会出现局部压强过大的问题。如果作为密封容器的壳体，曲面的连续性还会影响密封性能，因为如果曲面有微小的凹凸不平，配合密封圈的时候会出现间隙，导致密封失效，而G2连续的曲面在和密封圈接触的时候，压紧力是均匀分布的，不会出现局部压力不够导致的泄漏问题。

　　很多刚入行的工程师觉得做曲面造型就是为了好看，其实工程上的曲面设计每一处曲率变化都是有实际用途的，要么是为了优化受力，要么是为了改善使用手感，要么是为了降低加工难度，这个对称曲面结构的建模逻辑很规整，没有多余的特征，曲面分块清晰，不管是用来做曲面练习的参考，还是作为实际结构设计的基体改型，都有很高的参考价值，改型的时候只要调整轮廓线的控制点参数，就能快速生成不同比例、不同曲率的同类结构，不用重新搭建曲面框架，能省不少建模的时间。
