多工位轮盘式异形安装定位承载构件

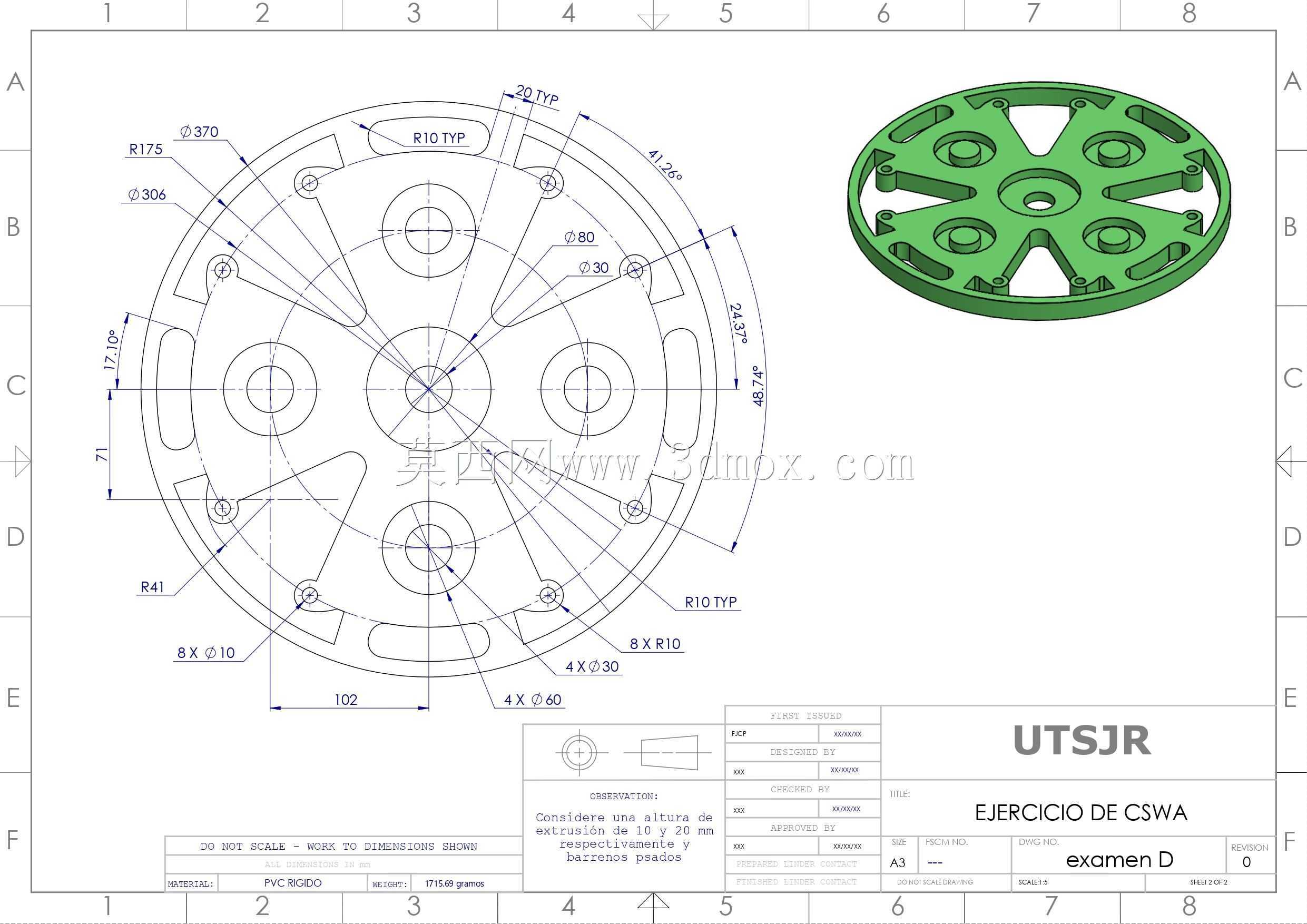

　　基体上沿周向均匀分布六个三角状镂空区域，这类镂空并非单纯为了减重，在实际应用中，镂空区域刚好对应下方工位的检测传感器透光位、气动管线穿过通道以及废料下落的避让空间，六个镂空的角度公差控制在±0.02°以内，保证每次分度回转后，镂空位置与下方工位组件的对位精度满足±0.05mm的设备要求。在相邻两个镂空区域之间，设置了带环形凸台的安装位，每个凸台中心都加工有同轴的定位孔，孔口做了0.2mm的倒角导向，方便待加工工件或者工装夹具的快速装入，凸台的高度统一高出基体平面3.2mm，既可以作为工件安装的支撑面，也能避免工件底面与基体平面直接大面积接触，减少装配时的平面度误差影响，凸台周边的基体部分做了局部加厚，防止频繁装拆工件导致凸台根部出现开裂。轮盘外缘周向分布的六组带圆弧过渡的凸耳结构，每个凸耳上都加工有同轴的销孔，这些销孔是用于安装工位检测的触发挡片，或是外接辅助工装的定位销，凸耳的位置与内部安装位一一对应，保证每个工位的触发信号与工位位置完全同步，不会出现工位错位的信号误判。轮盘外缘的侧边做了1mm的倒角处理，一方面是去除加工毛刺避免装配时割伤操作人员，另一方面也减少轮盘高速回转时的风阻，降低设备运行的风噪。这类轮盘式承载构件常应用在多工位回转装配设备、间歇式分度输送机构以及小型自动化检测台的核心工位承载环节，作为工位切换过程中的载具基体，需要同时兼顾定位精度、轻量化要求与长期回转疲劳强度。从结构设计来看，整体采用圆盘式基体布局，中心设置带台阶的主轴安装孔，孔位的台阶面直接贴合主轴轴肩，既可以传递回转扭矩，也能承担轴向的定位限位，避免轮盘在高速启停过程中出现轴向窜动，中心孔周边做了环形加厚处理，抵消键槽传动带来的应力集中问题。

　　在结构设计过程中，首先要匹配所适配分度机构的输出轴直径，确定中心安装孔的尺寸公差，通常采用H7/k6的过渡配合，保证与主轴的连接无间隙；其次要核算六个安装位的中心分度圆直径，确保每个工位的作业半径与周边执行机构的作业范围完全匹配，不会出现机构干涉；安装位的凸台高度需要结合所搭载工件的高度来调整，保证工件装夹后，作业面的高度与周边加工、检测组件的作业高度齐平。轮盘的整体厚度需要根据承载工件的重量来核算，若搭载单重1kg以内的小型电子元件或精密五金件，基体厚度取8mm即可满足强度要求，若搭载更重的工件，则需要对应加厚基体，同时在镂空区域的筋位处增加圆角过渡，降低应力集中系数。

　　这类构件在实际加工时，通常采用铝合金6061材质毛坯经CNC铣削成型，加工完成后做硬质阳极氧化处理，提升表面硬度与耐磨性能，避免长期装拆工件导致表面划伤、定位精度下降；如果应用在有耐腐蚀要求的工况下，也可以采用304不锈钢材质加工，只是整体重量会有所提升，需要对应选配更大扭矩的分度驱动电机。在安装边界上，轮盘的最大外圆直径需要小于设备安装腔体的内圆直径，预留至少5mm的安全间隙，防止回转过程中与腔体壁发生刮擦；轮盘安装完成后，上平面的跳动量需要控制在0.03mm以内，保证每个工位的高度一致性，避免出现加工或检测的高度差误差；轮盘底部与分度机构安装面之间需要预留0.5mm的间隙，防止回转过程中出现平面摩擦。

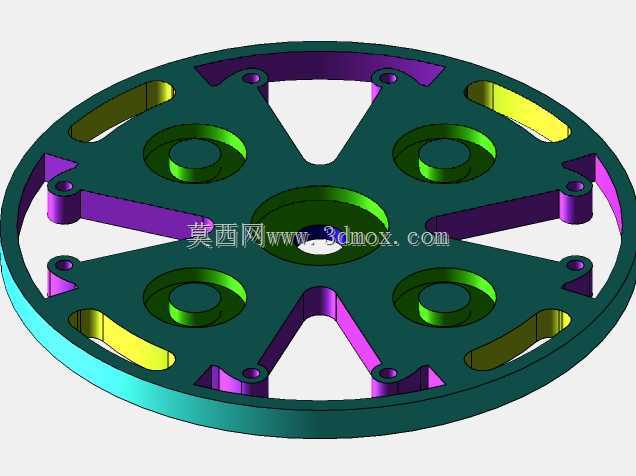

　　另外，轮盘上不同颜色区分的结构区域，实际对应不同的功能面：深绿色区域为基体的主体结构面，紫色区域为需要高频接触装拆的耐磨配合面，黄色区域为传感器的触发感应面，青色区域为轮盘的外缘基准面，不同功能面在加工时会采用不同的表面处理工艺，比如耐磨配合面会做局部淬火处理提升硬度，感应面会做发黑处理提升传感器的信号识别稳定性。这类轮盘构件相比传统的方形载具，在相同的安装空间下可以布置更多的工位，同时回转过程中无运动死角，驱动扭矩更均匀，非常适合小零件的高速自动化装配、检测工序使用。
