双层弯管法兰连接密封管路结构

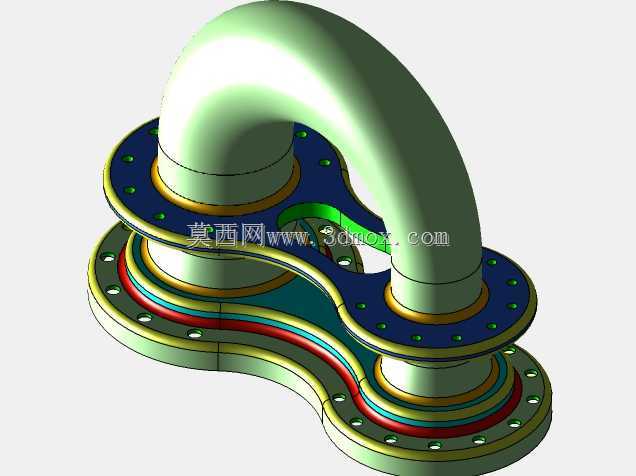

　　该结构为双层弯转法兰连接管路组件，主要应用于中低压流体输送系统的管路转向对接场景，常见于化工流体输送、冷却循环系统、工业制程管路排布等需要管路90度转向同时实现双层介质隔离输送的工况中。区别于普通单层弯管法兰结构，该组件采用同心双层流道设计，可在同一安装点位实现两种不同介质的独立输送，或是内层走介质、外层走保温/冷却伴流的复合输送需求，能够有效减少管路排布的空间占用，降低多管路并行安装的对接复杂度。

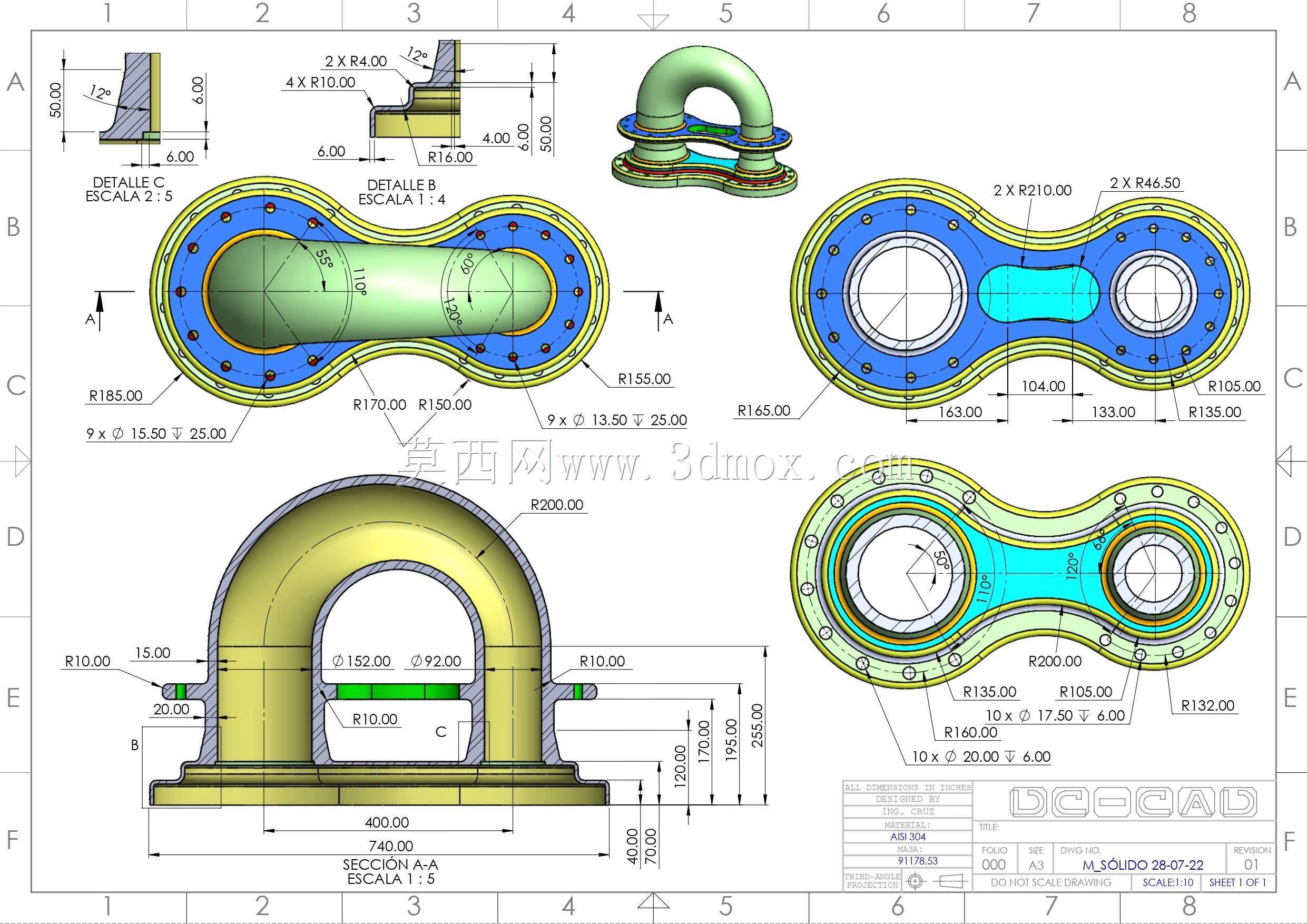

　　从功能特性来看，上下两端的法兰盘均采用标准螺栓孔圆周排布设计，法兰密封面设置了多层环形密封槽，可适配不同材质的密封垫片，满足不同压力等级、不同介质特性下的密封要求，避免介质渗漏风险。弯管段采用大曲率半径平滑过渡设计，能够有效降低流体在转向过程中的阻力损失，减少流道内的湍流、涡旋产生，降低管路运行过程中的振动与噪音，同时避免介质内杂质在弯管处淤积堵塞。双层管壁之间设置有均匀分布的支撑定位结构，能够保证内外层流道的同轴度，避免因管路内压波动、外部载荷作用导致内外管出现偏心变形，保障两层流道的通流截面稳定。

　　设计过程中首先结合管路通流能力要求确定了内外层流道的通径参数，内层流道通径适配主介质输送流量要求，外层环形流道的通流截面根据伴流介质的流量、流速要求进行核算，保证两种介质的输送参数均满足系统设计要求。法兰盘的螺栓孔数量、孔径、孔位分布圆直径均参照对应压力等级的法兰标准进行设计，保证该组件可与同规格的标准管路、阀门、设备接口直接对接，无需额外加工转接件，降低现场安装的适配成本。弯管段的曲率半径经过流场仿真验证，在有限的安装空间内选取了最优的弯曲半径，既控制了管路转向后的整体外伸尺寸，又将流体转向的局部阻力系数控制在合理区间，减少系统的动力损耗。

　　安装边界方面，该组件上下法兰端面的平行度公差控制在0.1mm以内，法兰端面与流道轴线的垂直度公差满足管路对接的同轴度要求，安装时仅需将两端法兰与对接管路法兰对齐，穿入对应规格的螺栓按照对角顺序逐步拧紧至规定扭矩即可完成安装，无需额外的焊接、校形工序。组件整体的外部轮廓尺寸经过优化，弯管外侧的最大外伸距离、法兰盘的最大外径均控制在常规管路安装的预留空间范围内，可适配狭窄空间内的管路转向排布需求，相邻螺栓之间的操作空间满足常规扳手的操作要求，现场安装维护便捷。双层管壁之间的支撑结构采用流线型设计，不会对外层环形流道的介质流动造成明显阻碍，同时可承受内外层介质的压差载荷，避免内层管受压变形后与外层管接触摩擦，提升组件的整体使用寿命。密封槽的深度、宽度尺寸经过匹配计算，可适配橡胶垫片、金属缠绕垫片等多种常用密封件，使用方可根据实际输送介质的温度、腐蚀性、压力参数灵活选择密封件类型，无需对法兰密封面进行二次加工。
