手动杠杆式钻孔教学实训设备结构

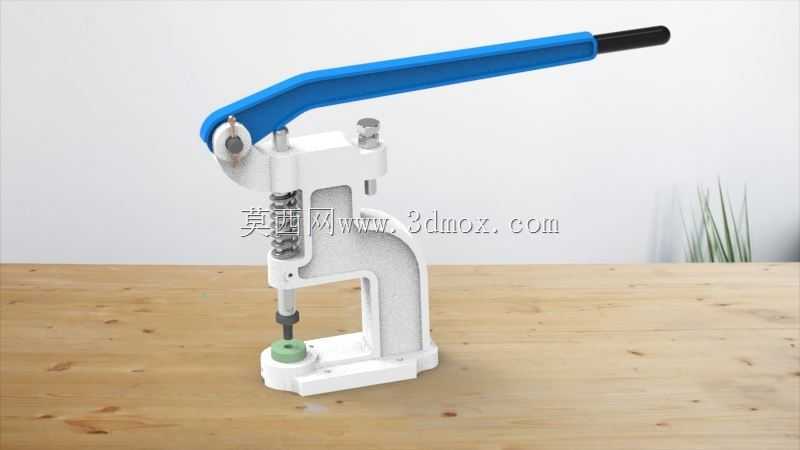

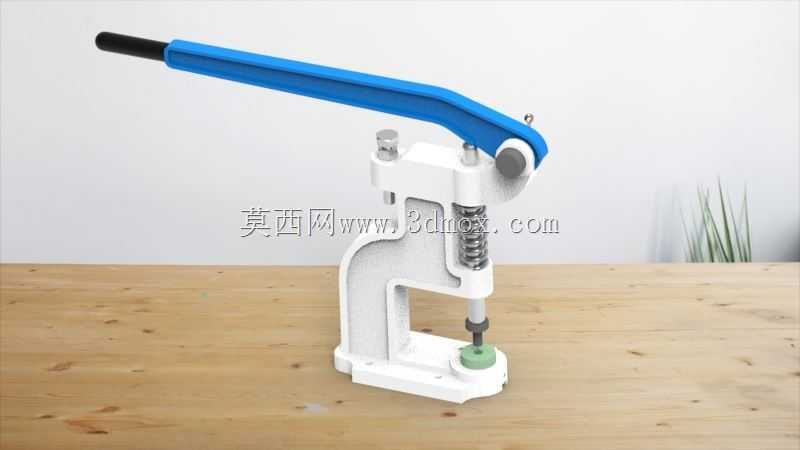

　　这款手动杠杆施压的钻孔实训设备，主要面向职业技能培训、中小学工程启蒙、企业新员工基础操作实训场景使用，区别于工业量产线的高速钻孔设备，它没有复杂的电控系统与高速旋转部件，所有操作动作完全依靠手动杠杆施力完成，能让参训人员直观理解手动进给、压力传导、工件定位的基础机械逻辑，避免高速设备带来的实训安全风险。从结构设计逻辑来看，设备采用C型开式机身布局，这种结构的最大优势是操作空间开放，工件装卸时不会被机身框架遮挡，机身底部预留了四个沉头安装孔，可以直接固定在木质工作台、钢制实训台台面上，安装时需要保证台面平面度误差不超过0.2mm，避免机身固定后出现倾斜，导致压头下行轨迹与工作台面不垂直，影响钻孔精度。

　　机身整体采用铸铁材质的设计思路，既保证了足够的刚性，在手动施压时不会出现明显的机身形变，又能控制整体重量，方便实训场景下的设备搬运与位置调整。杠杆操作臂采用加长设计，力臂长度与压头行程的传动比经过反复测算，操作人员只需要施加很小的下压力，就能在压头端获得足够的钻孔进给力，即便是没有操作经验的参训学员，也能轻松完成施压动作，不会因为施力不足导致钻孔卡滞。压头部分采用弹簧复位结构，当操作人员松开操作臂时，弹簧会自动带动压头回升到初始位置，不需要手动抬升操作臂，简化了操作流程，复位弹簧的预紧力经过调校，既不会因为弹力过大导致操作臂回弹伤人，也不会因为弹力过小出现压头无法完全复位的情况。压头与机身的连接部分采用导向柱结构，导向柱与机身的导向孔采用间隙配合，配合间隙控制在0.05mm以内，保证压头下行过程中不会出现径向晃动，确保钻孔位置的准确性。工作台面的定位区域设置了可更换的弹性垫块，垫块采用聚氨酯材质，既能在钻孔时承托工件，避免钻头直接钻到工作台面造成损伤，又能根据不同的钻孔工件厚度更换不同高度的垫块，适配不同尺寸的实训工件。操作臂的握持部分套有防滑橡胶套，增加手部与操作臂之间的摩擦力，即便手上沾有少量实训用的润滑油或者切削液，也不会出现打滑脱手的情况。

　　从安装边界来看，设备固定后，操作臂抬起至最高位置时的整体高度不超过350mm，操作臂下压至最低位置时的水平伸出长度不超过280mm，不会占用过多的实训台台面空间，单个实训工位可以同时放置两台该设备，满足双人同时实训的需求。设备的所有运动部件都没有外露的尖锐棱角，杠杆铰接处的销轴端部做了圆弧倒角处理，避免操作过程中剐蹭操作人员的手部，符合实训设备的安全设计要求。在实际实训应用中，这款设备可以配合不同直径的钻头夹头，完成薄木板、塑料板、薄铝板等软质材料的钻孔操作训练，参训人员可以通过反复操作，掌握手动进给的力度控制、工件定位的基本方法，理解杠杆增力、弹簧复位、直线导向这些基础机械结构的工作原理，为后续学习复杂工业钻孔设备的操作打下基础。

　　设计过程中特意简化了不必要的复杂结构，没有设置进给刻度、深度限位等工业设备常用的功能模块，目的就是让参训人员能直观看到每一个结构部件的运动过程，不需要拆解设备就能理解内部的传动逻辑，降低实训教学的理解门槛。机身的C型开口深度设计为120mm，可以满足最大宽度100mm以内的工件钻孔需求，覆盖了绝大多数实训用小型工件的尺寸范围，不会因为开口过小限制实训工件的选型。设备的所有连接螺丝都采用内六角圆柱头螺丝，外露的螺丝头都沉到机身表面以下，不会出现突出的螺丝头勾挂衣物或者划伤手部的问题。压头的下端设置了通用的钻夹头连接接口，可以快速更换不同规格的钻夹头，不需要额外的工具就能完成钻夹头的拆装，方便实训过程中根据钻孔需求更换不同直径的钻头。
