充电式手持便携金属板材切割机结构设计

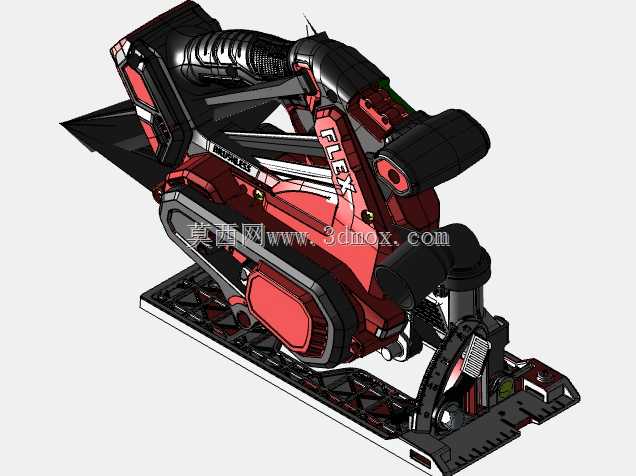

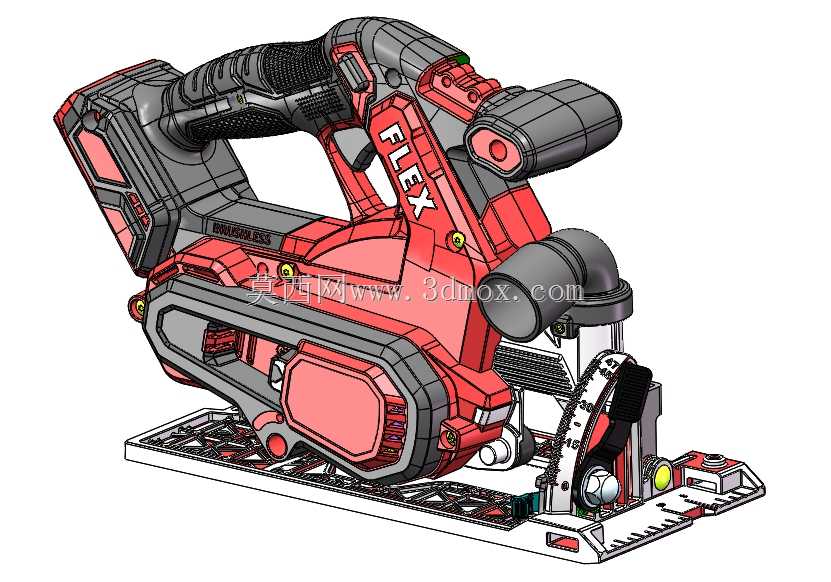

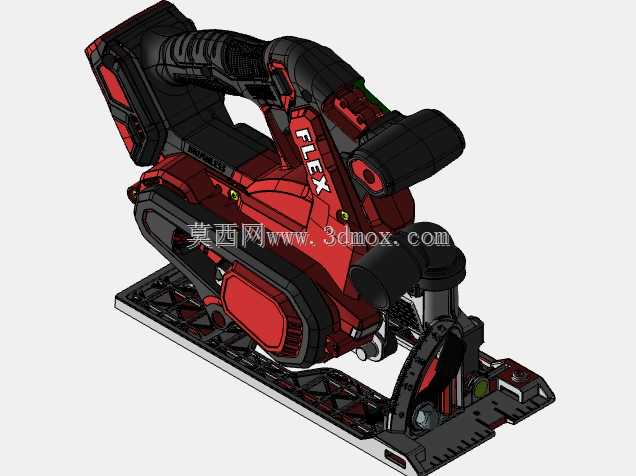

　　这款充电式手持切割机的三维结构，完全围绕现场无外接电源的作业场景做适配，在装修现场金属龙骨裁切、户外管道截断、钣金维修现场的小型板材下料场景里，这类设备能完全摆脱电源线的束缚，不需要提前布设临时供电线路，也不会因为线缆长度限制作业半径，在高空脚手架作业、狭小空间内的检修裁切场景下，相比有线切割设备的操作灵活度提升非常明显。从结构设计逻辑来看，整机采用对称式受力框架布局，握持区域做了贴合手掌弧度的包覆设计，主手柄与辅助握持位的间距经过反复校核，单手握持时设备重心落在掌心范围内，长时间举持作业不会出现明显的手腕受力偏移，辅助侧手柄的位置刚好对应切割作业时的施力方向，下压裁切时不需要额外施加侧向力就能保证锯片走刀平直。

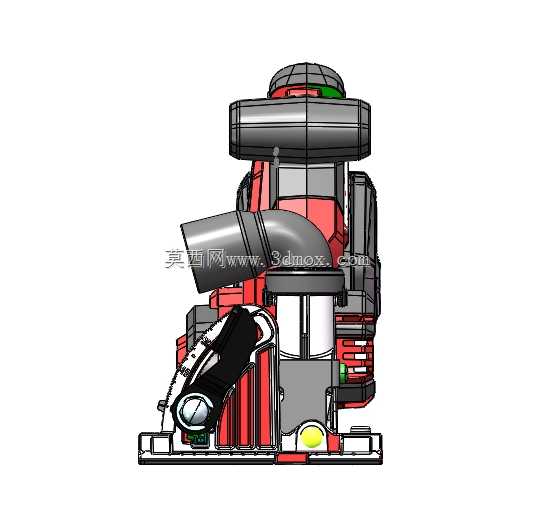

　　设备的集尘接口采用标准快接结构，能直接适配施工现场常见的工业吸尘软管，切割金属产生的高温切屑会顺着护罩内的导流通道直接被吸走，不会飞溅到操作人员面部或者堆积在切割基准面上，既降低了切屑烫伤的风险，也能保证切割线始终清晰可见，不需要频繁停机清理作业面。底座部分采用一体化冲压成型的金属基准板，板面上蚀刻有不同角度对应的切割刻度，0度到45度的斜切调节机构带有锁止定位结构，调节时不需要额外借助角度尺，扳动锁扣就能快速对准常用裁切角度，底座前端的缺口刚好对齐锯片切削位置，裁切起始阶段就能精准对准划线位置，不会出现走刀偏移。

　　锯片护罩采用半包裹式结构，未参与切割的锯片部分完全被护罩覆盖，作业时只有接触工件的锯片区域外露，护罩的开合随切割深度自动联动，下刀过程中护罩会顺着工件表面逐步抬升，全程不会遮挡操作人员的切割视线，抬刀时护罩靠弹簧复位自动包裹锯片，避免误触高速运转的锯片。电池包采用滑轨式快拆结构，安装时靠卡扣自动锁止，拆卸时按压卡扣就能直接拔出，电池包与主机的连接端子做了防呆设计，反装时无法卡入，避免接反电路烧毁控制元件，电池包外壳做了加强筋结构，从1.2米高度跌落到水泥地面时，内部电芯不会因为冲击出现移位或者损坏。切割深度调节旋钮设置在主机侧面，单手就能操作，旋松旋钮后可以上下调整主机与底座的相对位置，最大切割深度对应常用的薄钢板、铝型材、塑料管材的裁切需求，调节到对应深度后旋紧旋钮就能锁止，切割过程中不会出现深度滑移。整机的传动部分做了密封处理，金属齿轮箱内填充长效润滑脂，日常作业不需要频繁加注润滑油，齿轮箱外壳带有散热鳍片结构，连续切割作业时产生的热量能通过鳍片快速散发，不会因为内部温度过高导致润滑脂失效或者电机烧损。

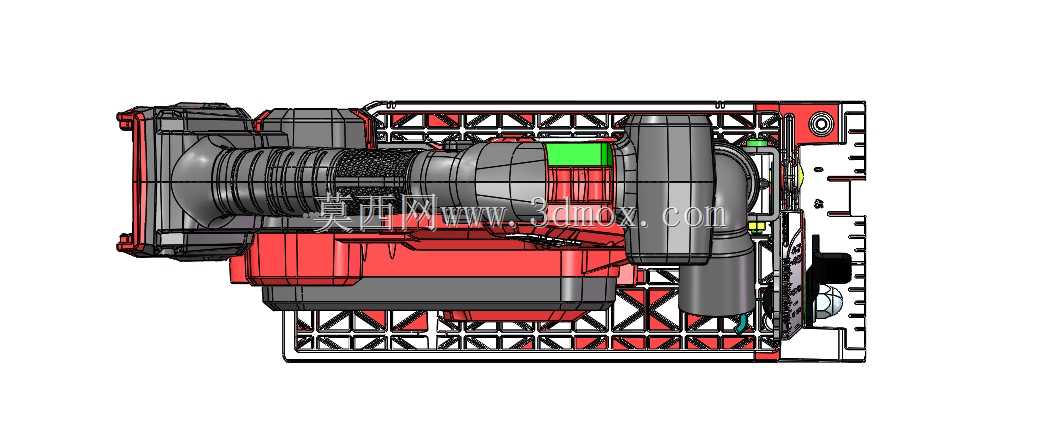

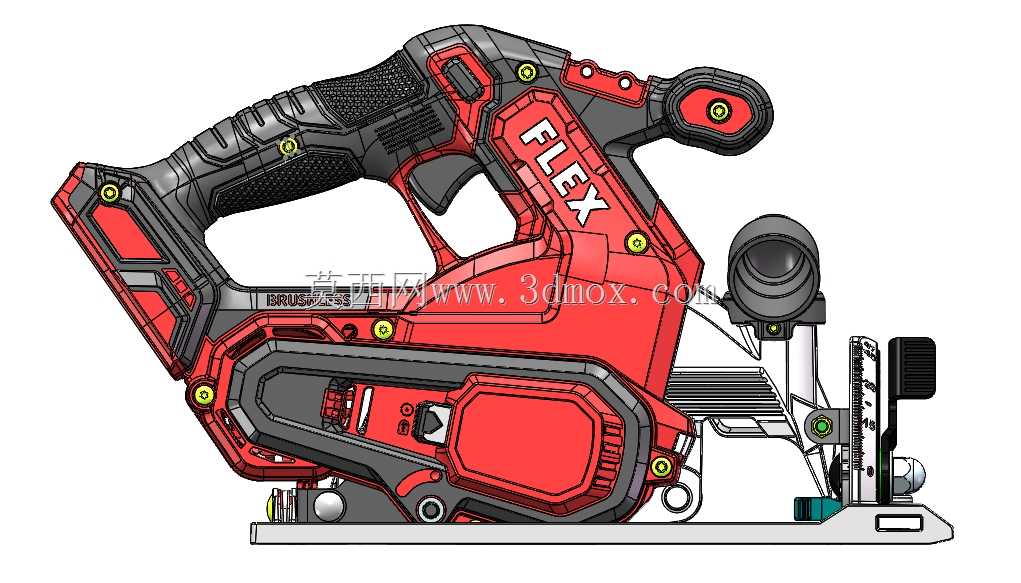

　　从安装边界来看，整机平放时底座完全贴合基准面，主机上部的最高点距离基准面的高度适配常规的工具收纳箱尺寸，不需要额外定制收纳空间，侧方的集尘接口向外伸出的长度不会影响靠墙位置的裁切作业，贴墙切割时底座依然能完全贴合墙面基准，不会出现干涉。开关采用扳机式带锁止结构，日常握持时食指自然搭在扳机上，按下锁止键才能扣动扳机启动设备，避免误碰开关导致锯片突然运转，松开扳机后设备自动断电，锯片靠阻尼结构快速停转，减少空转带来的安全隐患。整机的外壳拼接处都做了错位止口设计，切割产生的金属细屑不会从拼接缝隙进入设备内部，电路板和电机部分都带有绝缘防护层，即使在潮湿的户外作业环境下，也不会出现短路故障。
