纸箱自动包装码垛生产线三维结构

　　这套三维结构完整还原了成品纸箱从包装后段到仓储转运全流程的自动化作业链路，覆盖了纸箱输送、姿态调整、机械臂码垛、栈板供给、成品出库的全工序节点，可直接对接前端装箱、封箱设备的出料端，适配快消、家电零部件、食品加工、日化等多个行业的后段包装产线需求，解决人工码垛劳动强度大、堆垛整齐度差、转运效率波动大的实际生产痛点。

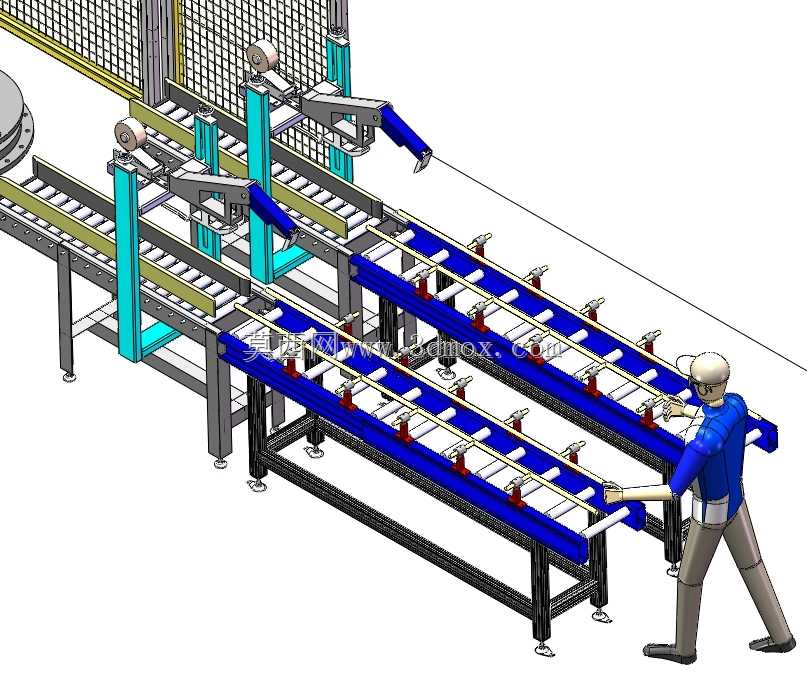

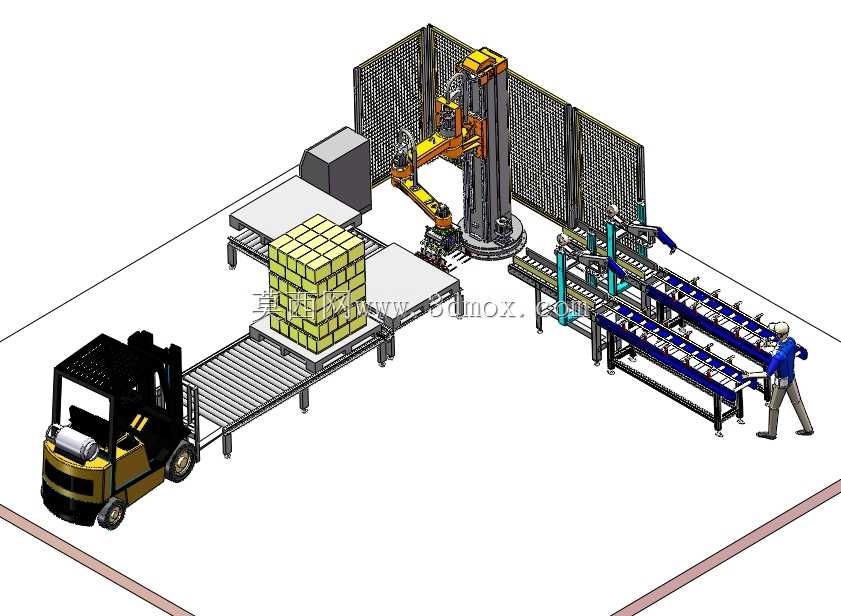

　　从产线布局来看，整套设备沿物料流向依次排布进料输送段、纸箱定位机构、立柱式码垛机械手、栈板缓存工位、重载辊筒出料段，同时在机械手作业范围外围设置了网格状安全防护围栏，围栏预留了维护检修门与安全联锁开关的安装位，避免人员误入作业区间引发安全事故。进料段采用蓝色带导向栏的辊筒输送结构，侧边配置可调式导向杆，可根据不同规格纸箱的宽度调整导向间距，无需更换工装即可兼容一定尺寸范围内的纸箱输送，输送段末端设置了阻挡定位机构，当纸箱到达待抓取位置时，阻挡气缸顶升将纸箱精准定位，保证机械手每次抓取的位置一致性，避免因纸箱位置偏移导致抓取失败或码垛错位。

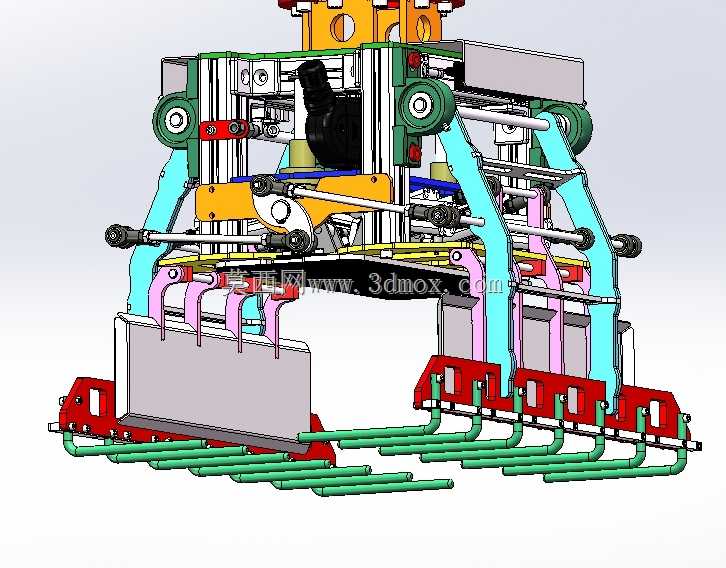

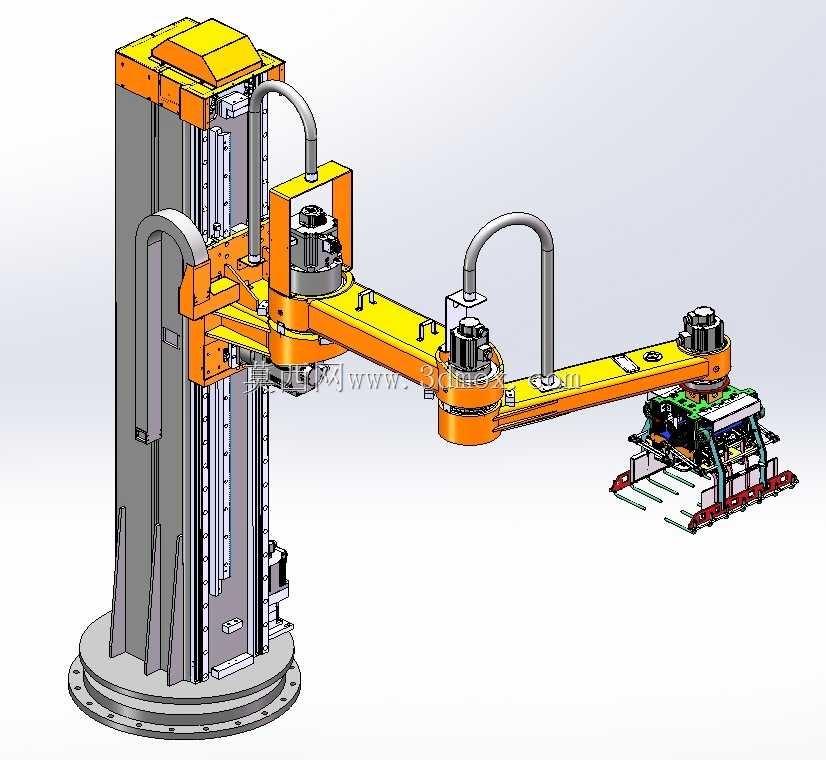

　　码垛执行单元采用立柱式多轴机械手结构，立柱底部配置回转支撑结构，可实现360度范围内的工位覆盖，机械臂末端配备定制化夹爪，可根据纸箱的重量、表面材质调整夹持力，既保证夹持稳固不脱落，也不会因夹持力过大导致纸箱变形、内部货品受损。机械手的运动路径在三维设计阶段已完成全行程干涉校验，可覆盖进料抓取位、空栈板上料位、成品码垛位三个核心工位，无需额外增加外部行走轴即可完成全流程作业，有效压缩了设备的整体占地空间。

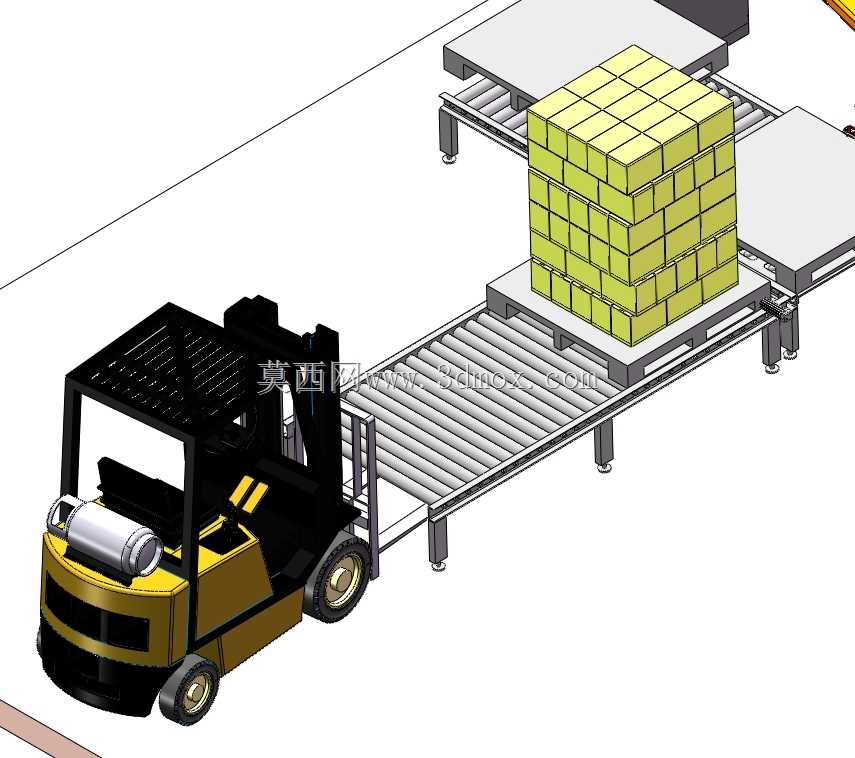

　　栈板供给与出料段采用重载辊筒输送结构，可承载满垛纸箱的整体重量，空栈板由人工配合叉车放置到上料工位后，输送机构自动将空栈板输送至码垛工位，待机械手按照预设的堆垛层序完成整垛码放后，输送机构将成品垛自动输送至出料端，再由叉车转运至仓储区域，整个过程无需人工进入机械手作业区，仅需在出料端完成叉取作业即可，大幅降低了人工操作的安全风险。

　　在设计思路上，整套结构优先考虑了产线的兼容性与维护便捷性，所有输送段的支架均采用型材拼接结构，可根据现场实际安装空间调整段长与布局走向，辊筒均采用标准快拆结构，后期维护更换时无需拆解整段机架，仅需抽出对应辊筒即可完成更换。机械手的管线全部采用拖链内置排布，避免运动过程中管线与周边结构发生剐蹭磨损，延长管线使用寿命。安全围栏的高度设置符合工业设备安全防护标准，围栏与机械手运动极限位置预留了足够的安全间隙，避免机械手运动过程中与围栏发生碰撞。

　　从安装边界来看，整套设备的整体占地长度可根据产线节拍需求调整输送段长度，标准配置下进料段长度适配每分钟8-12箱的常规产线节拍，码垛工位的预留空间满足最大1200mm*1000mm标准栈板的码垛需求，码垛高度可根据机械手的升降行程调整，常规配置下最大码垛高度可达1800mm，适配绝大多数仓储货架的层高要求。设备地面安装采用膨胀螺栓固定的方式，安装区域地面平整度要求控制在每米2mm以内，保证输送线运行平稳无卡顿，机械手底座位置额外做了加厚安装板设计，可承受机械手高速运动时的倾覆力矩，保证设备长期运行的稳定性。

　　整套结构的各个运动部件在建模阶段均按照实际工程选型的标准件参数搭建，包括气缸、电机、回转支撑、辊筒、型材等部件的安装尺寸均与实际量产件匹配，结构工程师可直接在此模型基础上根据具体项目需求调整参数，完成工程图输出与BOM清单整理，大幅缩短后段包装产线的设计周期，减少前期方案沟通的成本。
