全自动捆扎打包设备三维结构设计

　　这款自动捆扎打包设备的三维结构设计，核心围绕生产末端包装工序的连续作业需求搭建，适配电商仓储、家电制造、食品加工、印刷纸品等多个行业的成品捆扎场景，可对瓦楞纸箱、周转箱、成叠印刷品、规整软包件完成快速捆扎作业，替代传统人工穿带、拉紧、锁扣的繁琐工序，单工位捆扎节拍可控制在2.5秒以内，适配常规流水线15-20米/分钟的输送速度，无需额外增设缓存工位即可对接上下游输送线。

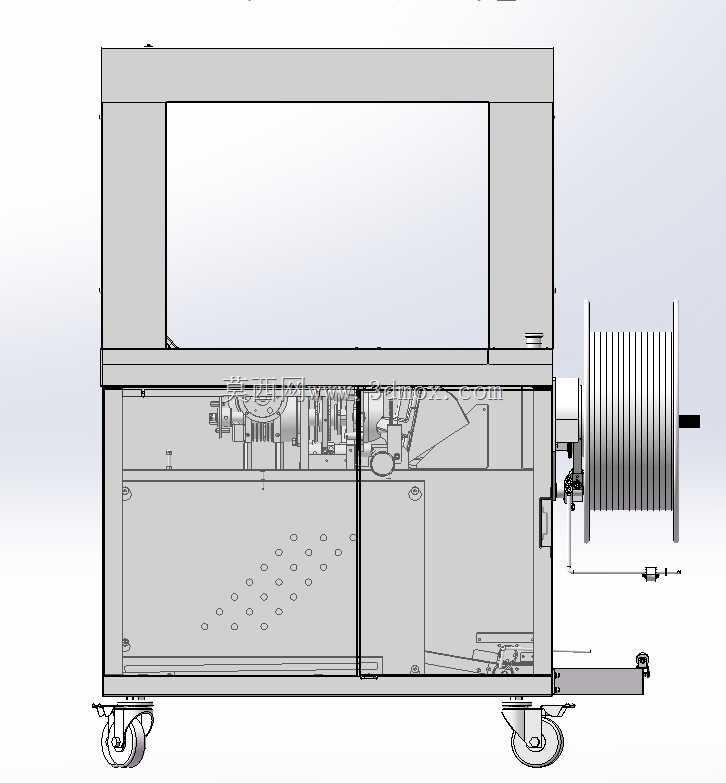

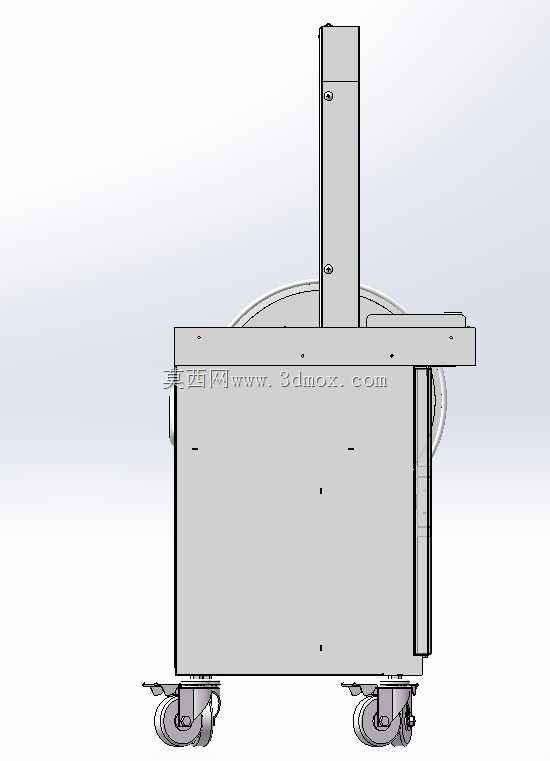

　　从实际使用场景出发，设备底部配置四个带刹车的万向脚轮，单轮额定承载120kg，整机总重控制在220kg左右，无需预埋地脚螺栓即可完成场地部署，针对车间布局调整频繁的中小生产企业，单人即可推动设备完成工位转移，刹车踏板踩下后可锁定轮体，避免捆扎作业过程中设备移位导致的带道偏移问题。设备主体框架采用2.5mm厚冷轧钢板折弯焊接成型，龙门架内框净宽度为850mm，净高度为600mm，可适配最大宽度800mm、高度550mm的标准包装箱通过，安装时需预留设备后侧带盘更换空间不小于400mm，左右两侧预留检修操作空间不小于300mm，设备总占地尺寸为长1420mm、宽620mm、高1510mm，对车间层高无特殊要求，常规2.8米层高的标准厂房即可部署。

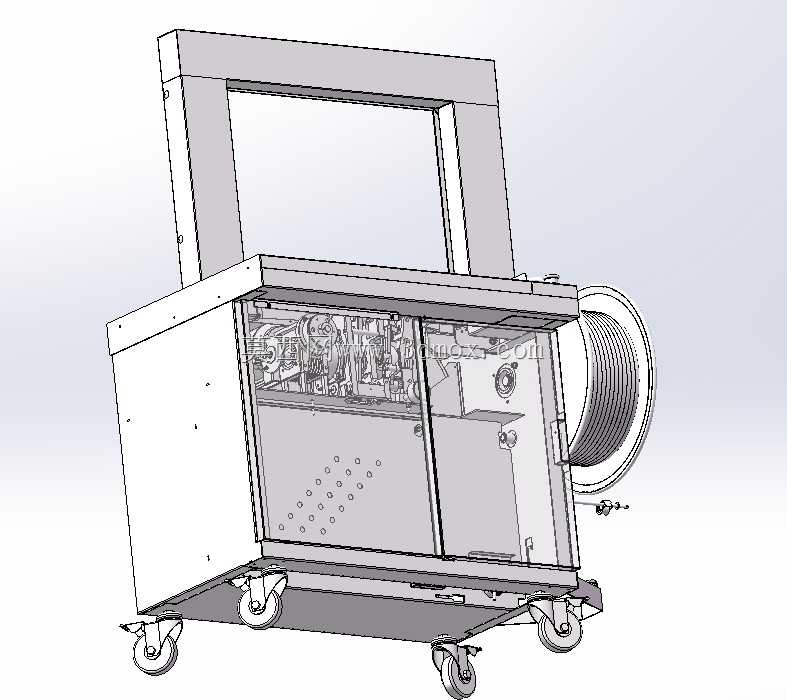

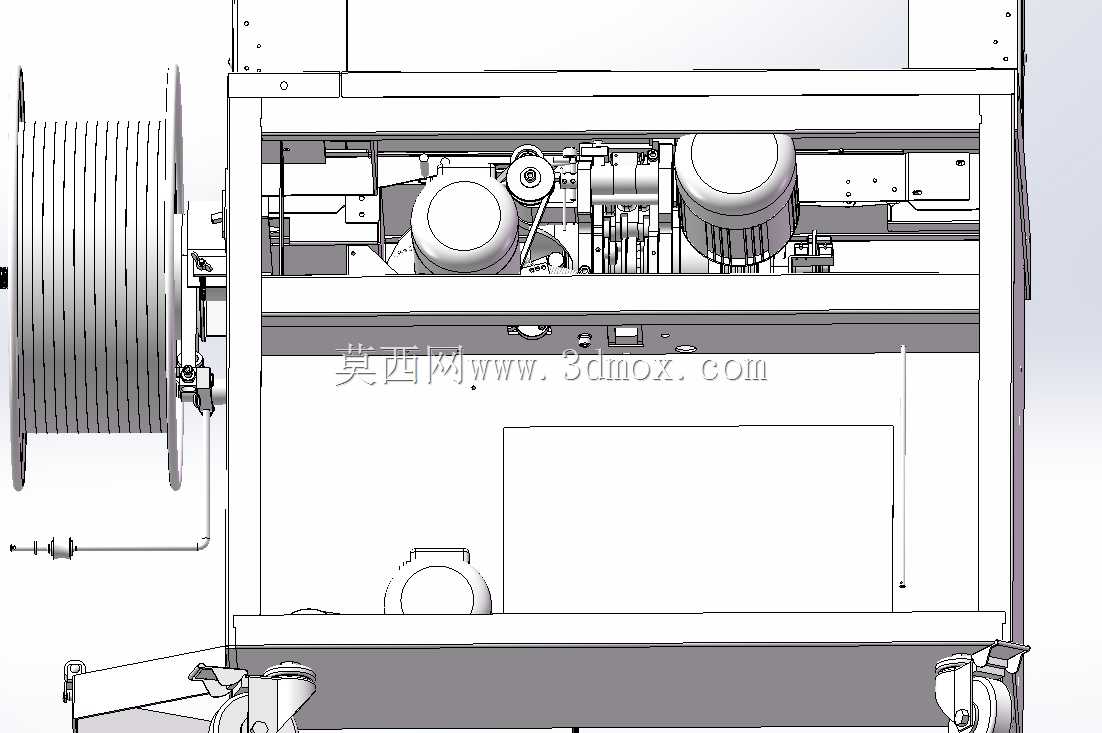

　　结构设计上，带盘机构布置在设备右侧，采用快拆式带盘轴设计，可适配宽度9-15mm、厚度0.6-1.0mm的PP打包带，带盘最大容带直径为400mm，换带时无需额外工具，扳动带盘轴端的快拆手柄即可取下空盘更换新带卷，带道内置送带滚轮与阻尼机构，送带过程中可根据打包带厚度自动调整滚轮间隙，避免卡带、送带不到位的问题。捆扎机头布置在龙门架下方的主机舱内，集成了拉紧、热熔、切带三个核心功能模块，拉紧力可在100-500N范围内无级调整，针对软质包装物可降低拉紧力避免勒坏包装表面，针对硬质重货包装箱可提高拉紧力保证捆扎紧实度，热熔接温度控制在260-300℃区间，接带强度可达到打包带本身强度的80%以上，避免运输过程中接头断裂。

　　设备操作面板布置在主机舱正面上方，采用嵌入式按钮布局，设置有手动送带、手动退带、急停、单次捆扎、连续捆扎几个功能按键，连续捆扎模式下可配合光电传感器实现包装箱到位自动触发捆扎，无需人工按键操作，适合对接自动化流水线使用；单次捆扎模式适合零散小件的人工投料捆扎作业，操作门槛低，一线操作人员经过10分钟培训即可独立操作。主机舱正面设置有可开合的检修门，门上开有阵列式散热孔，既可以保证舱内电机、加热块的散热需求，也可以在设备出现卡带故障时打开检修门快速处理，无需拆解整机外壳。

　　设计过程中针对常见的卡带故障做了结构优化，带道转角位置全部采用圆弧过渡，转角半径不小于20mm，避免打包带在转角位置出现硬弯折导致的送带阻力过大；送带滚轮采用包胶材质，表面滚压菱形花纹，增大与打包带之间的摩擦力，避免送带过程中出现打滑导致的送带长度不足。设备的走带轨迹全部隐藏在龙门架与主机框架内部，无外露的带道结构，避免生产过程中杂物掉入带道引发故障，同时也避免操作人员误触运动部件引发安全风险。

　　针对不同行业的使用需求，该结构预留了功能扩展接口，可在龙门架上方加装压顶机构，针对蓬松的软包件先压实再捆扎，减小包装体积；也可在主机侧面加装双带盘切换机构，实现两卷打包带自动切换，减少换带停机时间；底部脚轮也可替换为固定支撑脚，适配长期固定工位的高强度连续作业场景。整机的电气布线全部沿框架内部的走线槽布置，强弱电分离走线，避免信号干扰，所有线缆接头都采用快插式设计，后期维护更换零部件时无需逐根拆线，可大幅缩短维修停机时间。
