龙门式环形高速缠膜包装设备结构设计

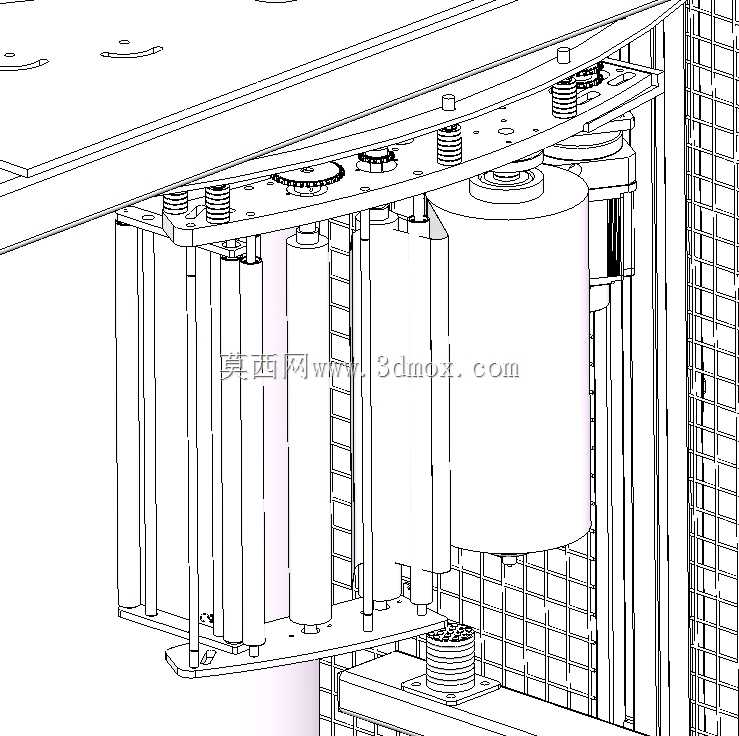

　　做包装设备结构设计快十二年，经手的缠膜类设备少说也有二十多款，这款环形高速缠膜机的结构思路，其实是针对栈板整托货物在线缠膜场景做的定向优化，和传统摇臂式、转盘式缠膜机的适用边界完全错开。先从实际应用场景说，这类设备主要对接自动化包装线尾端，适配日化、食品、化工、家电这类整托出货的生产场景，尤其是单托重量超过两吨、栈板底部平整度差、或者货物堆叠高度超过两米的工况，转盘式缠膜机需要载着栈板转动，重负载下转盘轴承磨损快，高重心货物转动时还容易出现倾覆风险，摇臂式缠膜机的摇臂旋转半径大，需要预留的安装空间多，线体布局灵活性差，而环形结构的缠膜机，膜架沿着环形轨道做回转运动，栈板随输送线直行通过设备即可完成缠膜，不需要转动栈板，也不需要大半径的摇臂外摆空间，适配高负载、高堆叠高度的在线包装需求。再看功能特性，这款设备的环形轨道采用分段式拼接结构，上下两层轨道分别布置承载滚轮与导向滚轮，膜架搭载在回转小车上，小车通过同步带驱动沿环形轨道做连续回转，回转速度可以根据缠膜重叠率要求在0到45转每分钟之间调节，膜架自带预拉伸机构，拉伸比可以在150%到300%之间调整，能根据薄膜材质、货物裹包紧实度要求灵活设置，避免薄膜拉断或者裹包过松导致运输过程中货物散垛。

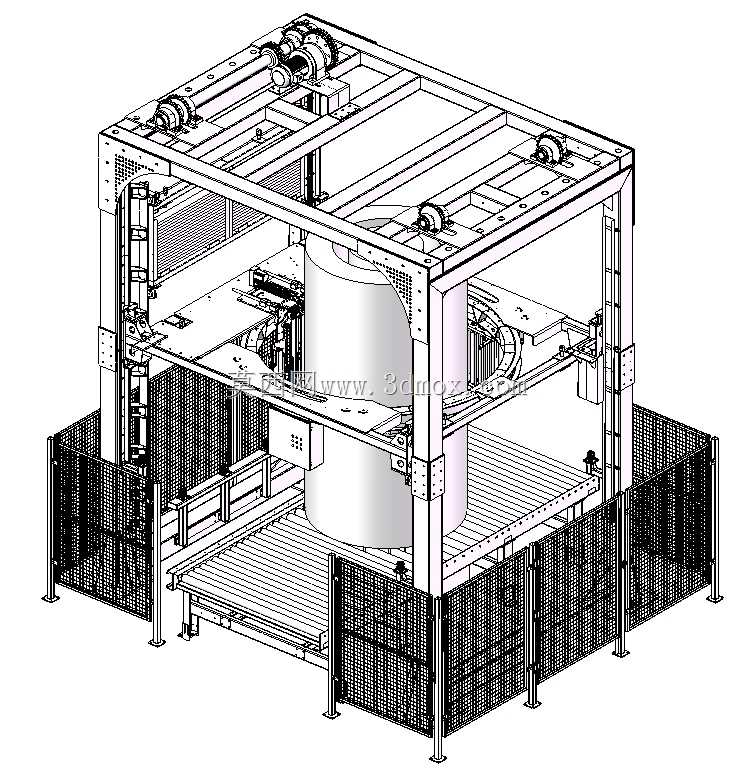

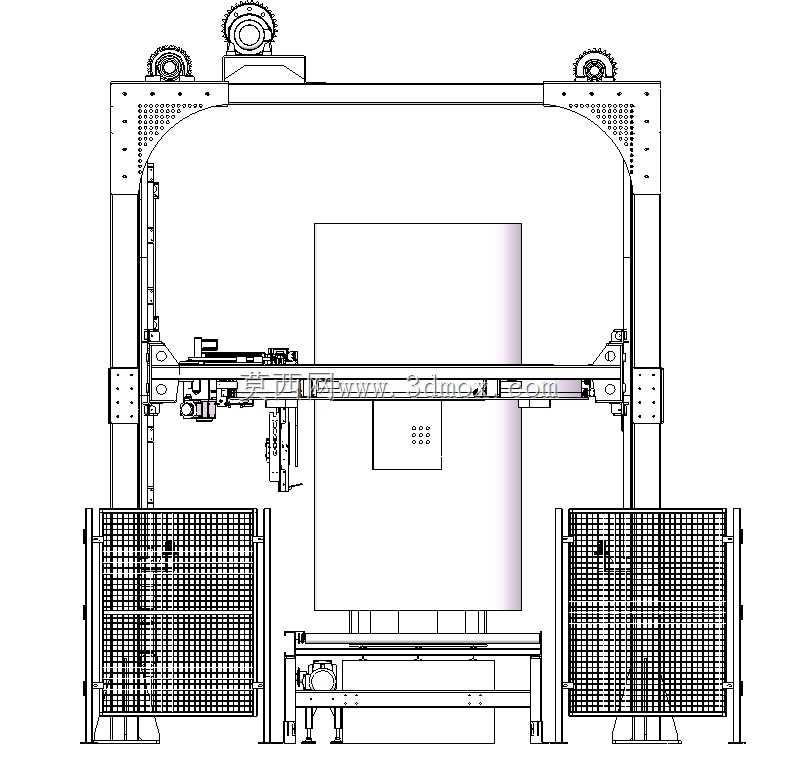

　　设备的龙门框架采用矩形钢管焊接后整体去应力处理，立柱底部配可调脚杯，安装时可以根据地面平整度调整设备水平度，框架内侧布置安全防护网，防护网高度从地面延伸至环形轨道下方100毫米位置，避免人员误入回转区域造成安全事故，设备的进料端和出料端分别对接动力滚筒输送线，输送线的滚筒间距根据常用栈板尺寸设计，适配12001000mm、1200800mm两种标准欧标、国标栈板，栈板进入设备后，光电传感器检测到栈板到位，输送线暂停，膜架开始送膜并将薄膜端头压在货物侧面，随后回转小车带动膜架沿环形轨道回转，同时膜架沿垂直导轨做上下移动，按照预设的缠膜层数完成顶部、中部、底部的裹包，缠膜完成后薄膜自动热切断，输送线启动将完成裹包的栈板送出设备，整个流程不需要人工介入，适配每分钟1到2托的在线包装节拍。

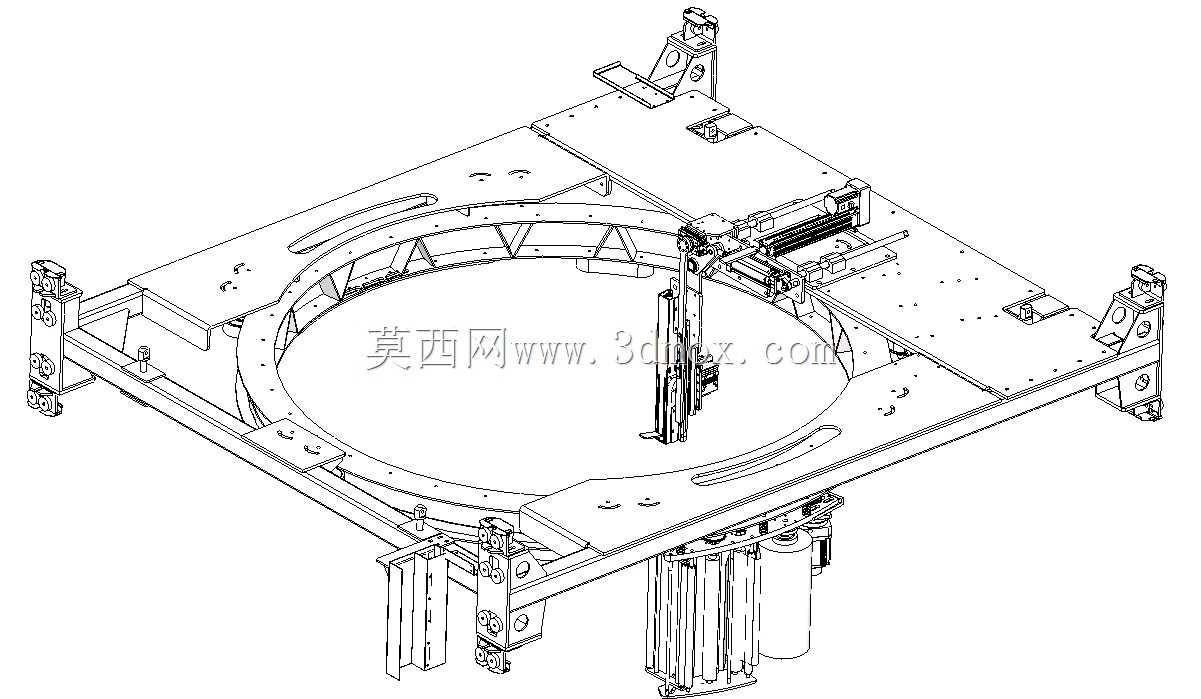

　　从设计思路上拆解，这款设备的核心设计点在于环形轨道的形位公差控制，轨道拼接处的接缝高度差控制在0.2毫米以内，避免回转小车经过接缝时出现卡顿或者震动，回转驱动的同步带采用自动张紧结构，张紧轮通过弹簧提供恒定张紧力，避免长时间运行后同步带松弛导致回转速度不均，膜架的垂直升降采用伺服电机搭配滚珠丝杠驱动，升降定位精度控制在1毫米以内，保证缠膜搭接量的一致性。设备的安装边界需要注意，整机长度约4200毫米，宽度约2800毫米，高度约3600毫米，进料端和出料端需要预留至少1500毫米的输送线对接空间，设备顶部需要预留500毫米的维护空间，方便后期更换同步带、维护回转滚轮，地面承重要求不小于每平方米5吨，避免设备运行时出现地面沉降影响轨道精度。

　　另外设备的电气柜布置在龙门框架的侧部立柱旁，和主机框架集成在一起，不需要额外预留电气柜安装空间，气路管线沿立柱内部走线，所有运动部件的线缆都采用坦克链防护，避免运行过程中线缆磨损。和传统缠膜机相比，这款环形结构的设备因为栈板不需要转动，特别适用于底部带脚轮的工装栈板、或者顶部堆叠不规则异形货物的缠膜需求，不会因为栈板转动导致货物移位，同时环形轨道的回转直径可以根据客户常用栈板尺寸做定制调整，不需要改动整体框架结构，模块化程度较高，后期维护时只需要更换磨损的滚轮或者同步带即可，维护成本比摇臂式缠膜机低三成左右。实际投产使用时，需要根据薄膜的材质调整预拉伸机构的阻尼，比如使用PVC缠绕膜时阻尼要适当调小，使用PE缠绕膜时可以适当提高拉伸比，降低薄膜使用成本，设备的安全防护门上配安全门锁，防护门打开时设备自动停机，避免维护过程中出现安全事故。
