长料自动送料激光切管设备三维结构

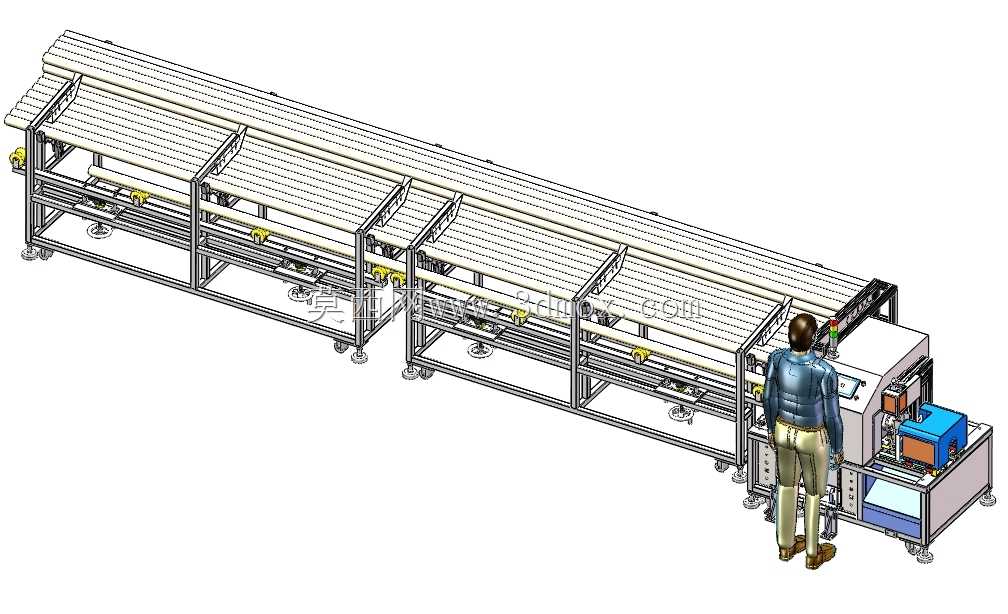

　　这套激光切管设备的三维结构，完整还原了长管材连续切割加工的全流程工位布局，从进料段到切割主机再到出料承接段的排布，完全贴合管材加工车间的实际生产动线。在实际应用场景中，这类设备主要服务于金属管材加工行业，覆盖健身器材管材下料、家具金属管切型、汽配管件定长切割、钢结构管材预制件加工等场景，可适配圆管、方管、矩形管等常见截面金属管材的定长切断、斜口切割、管端开孔、异形轮廓切割等加工需求，替代传统的砂轮切割、锯床下料加后续钻孔铣削的多工序分散加工模式，减少管材多次装夹带来的定位误差，同时降低工序间转运的人力与时间损耗。

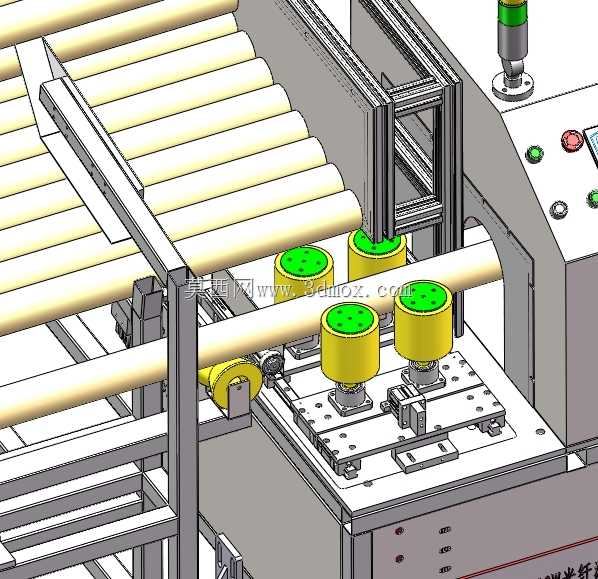

　　从结构设计思路来看，整套设备采用分段式模块化布局，进料段采用多组平行的铝型材框架搭建长料承托输送线，线体上配置多组可调式管材支撑滚轮组，滚轮的高度与间距可根据待加工管材的直径、长度进行灵活调整，避免长管材在送进过程中因自重产生下垂弯曲，保证送料的直线度与进给精度；每段输送线体底部都配置可调脚轮与支撑脚杯，既方便车间内的工位调整移位，也能在设备就位后调平锁止，抵消地面不平整带来的线体倾斜问题。输送线体上的送进机构采用伺服驱动的夹持进给结构，可根据切割程序设定的进给速度、送料长度精准控制管材的轴向送进量，配合切割主机端的旋转卡盘，可实现管材的周向旋转进给，满足管材周向异形轮廓、斜向切口的加工需求。

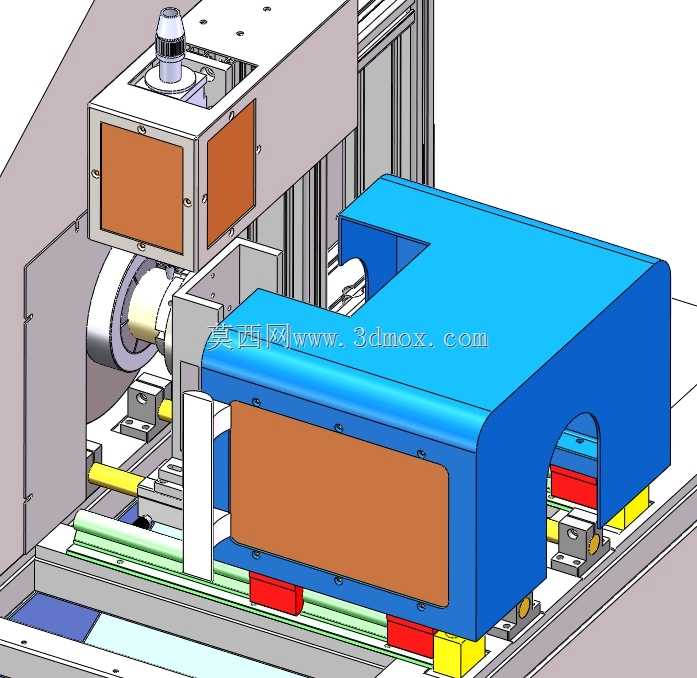

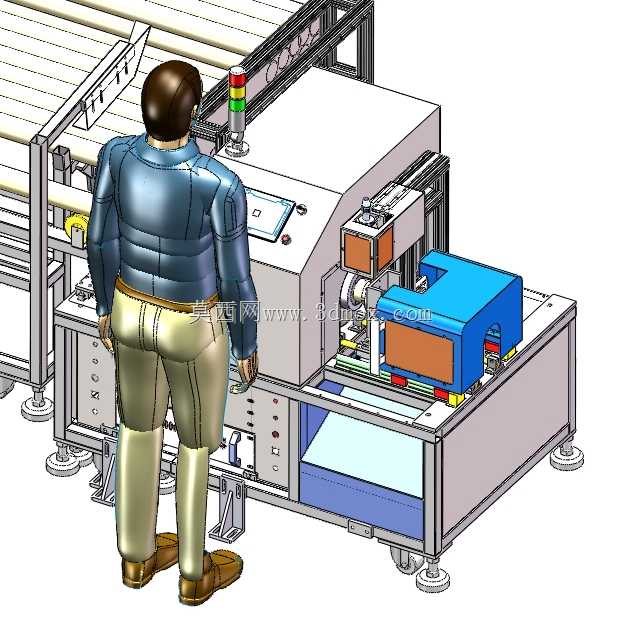

　　切割主机段集成了激光切割头、卡盘旋转机构、废料收集槽、操作控制单元与电气柜组件，主机框架采用钢板焊接后时效处理的结构，减少激光切割过程中高频振动带来的切割精度偏移；切割头配备随动调高机构，可实时感应管材表面的高度变化，自动调整切割头的焦距位置，避免因管材圆度误差、表面不平整导致的切割不良。主机旁设置的操作工位预留了足够的操作人员站立与操作空间，人机界面的高度符合人体工程学设计，操作人员无需过度弯腰或抬手即可完成参数调整、程序调用与设备启停操作；主机下方的废料收集槽采用抽拉式结构，方便切割产生的金属熔渣、边角料的集中清理，避免废料堆积影响设备内部组件的运行。出料段与进料段采用同规格的型材框架结构，承托切割完成的管材段，避免长料切割后掉落变形，出料段的末端可根据车间需求对接料框、后续去毛刺工位或者输送线，实现加工流程的顺畅衔接。

　　从安装边界来看，整套设备的总长度适配6米标准长管材的上料加工需求，进料段的总长度可根据加工管材的常规长度进行模块化增减，单段输送模块的长度为1.5米，可根据车间场地的实际长度灵活拼接；设备的总宽度控制在1.8米以内，主机段的最大宽度不超过2米，预留了两侧各0.8米以上的维护操作空间，满足车间设备布局的安全通道要求；设备的总高度不超过2.2米，进料输送线的承托面高度为0.85米，适配人工辅助上料的操作高度，无需额外配置登高辅助设备。在安装基础要求上，设备放置区域的地面承重需满足每平方米不低于500kg的要求，地面平整度误差不超过5mm/m，避免线体拼接后出现错位卡料的问题；主机段需要单独做接地处理，避免激光设备的静电干扰影响控制系统的稳定运行。

　　在功能细节设计上，整套设备的管线排布全部采用拖链内置走线，输送线体与主机之间的气管、线缆全部隐藏在型材框架的槽内或者拖链中，避免管材送进过程中剐蹭管线造成损坏；各运动工位都配置了行程限位开关与安全防护挡板，切割主机的加工区域设置了可开合的防护门，防护门配备安全联锁装置，门体打开时设备自动停止切割动作，避免激光外泄与机械运动带来的安全隐患。送料滚轮组采用包胶材质，既可以增加与管材表面的摩擦力，避免送料过程中出现打滑偏移，也能减少管材表面的划伤，保证加工后管材的外观质量。卡盘机构采用自定心三爪卡盘，可快速适配不同直径的管材装夹，卡爪的夹持力度可根据管材的壁厚进行调整，避免薄壁管装夹变形。
