户外落地式双枪直流充电桩外壳结构设计

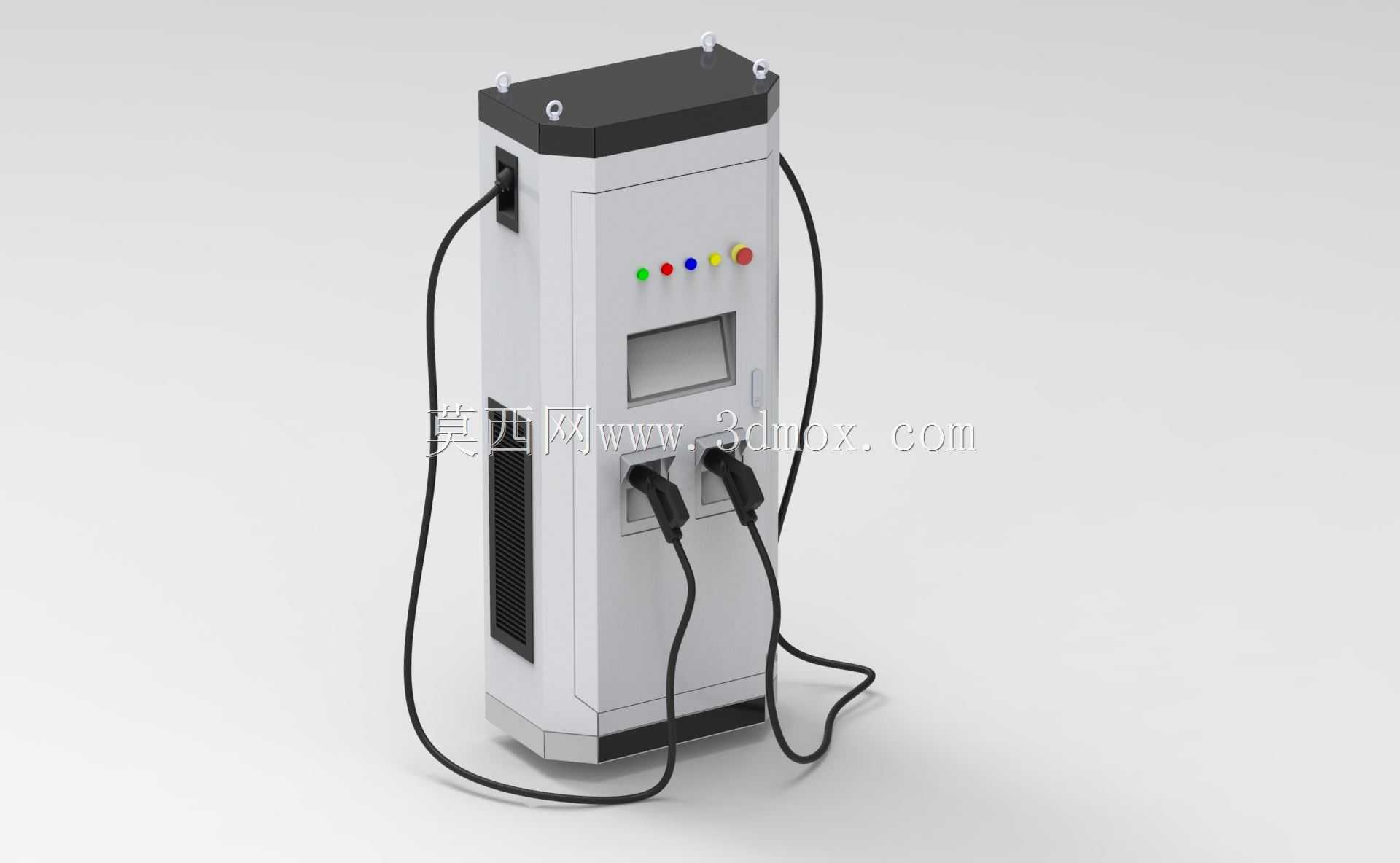

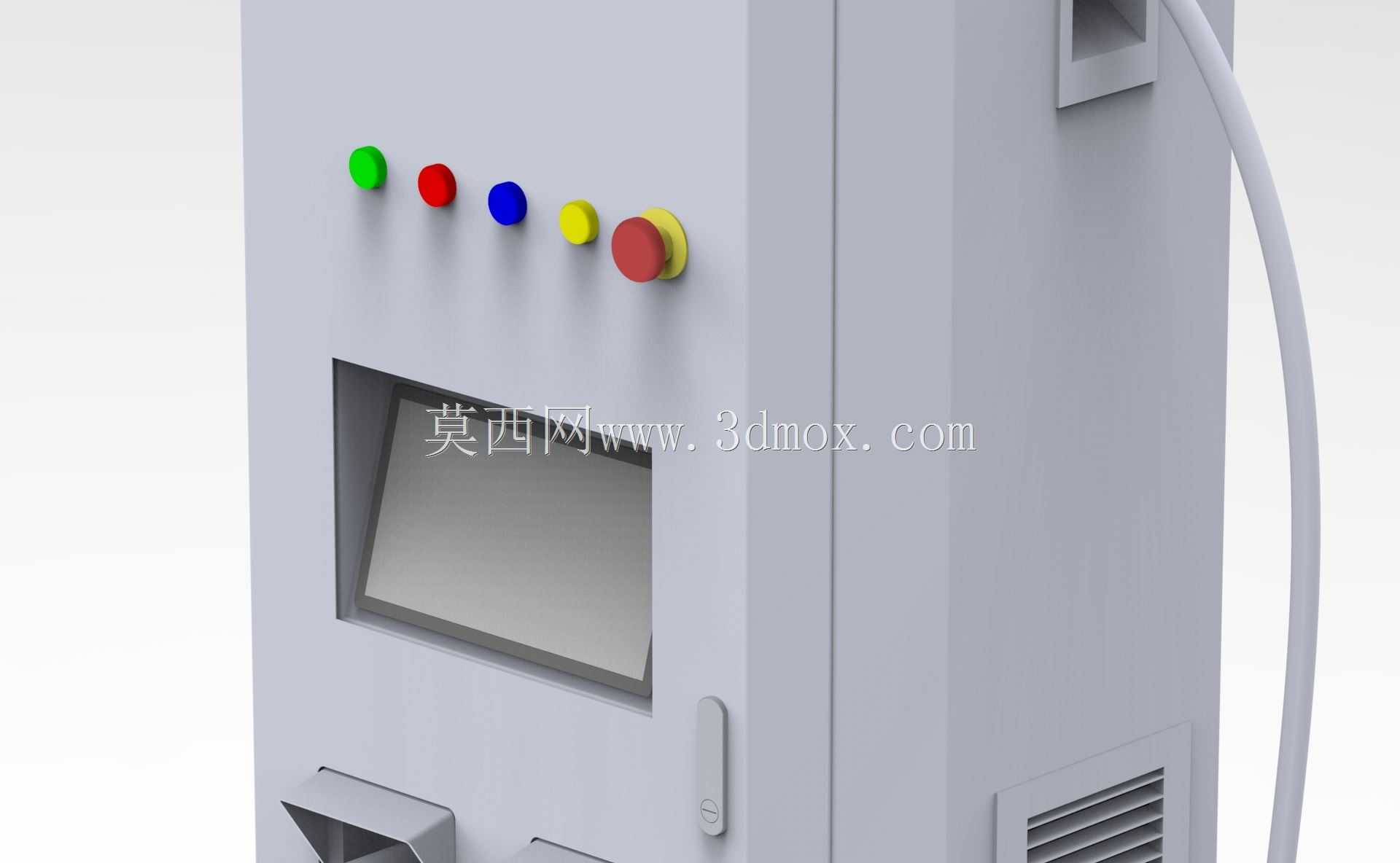

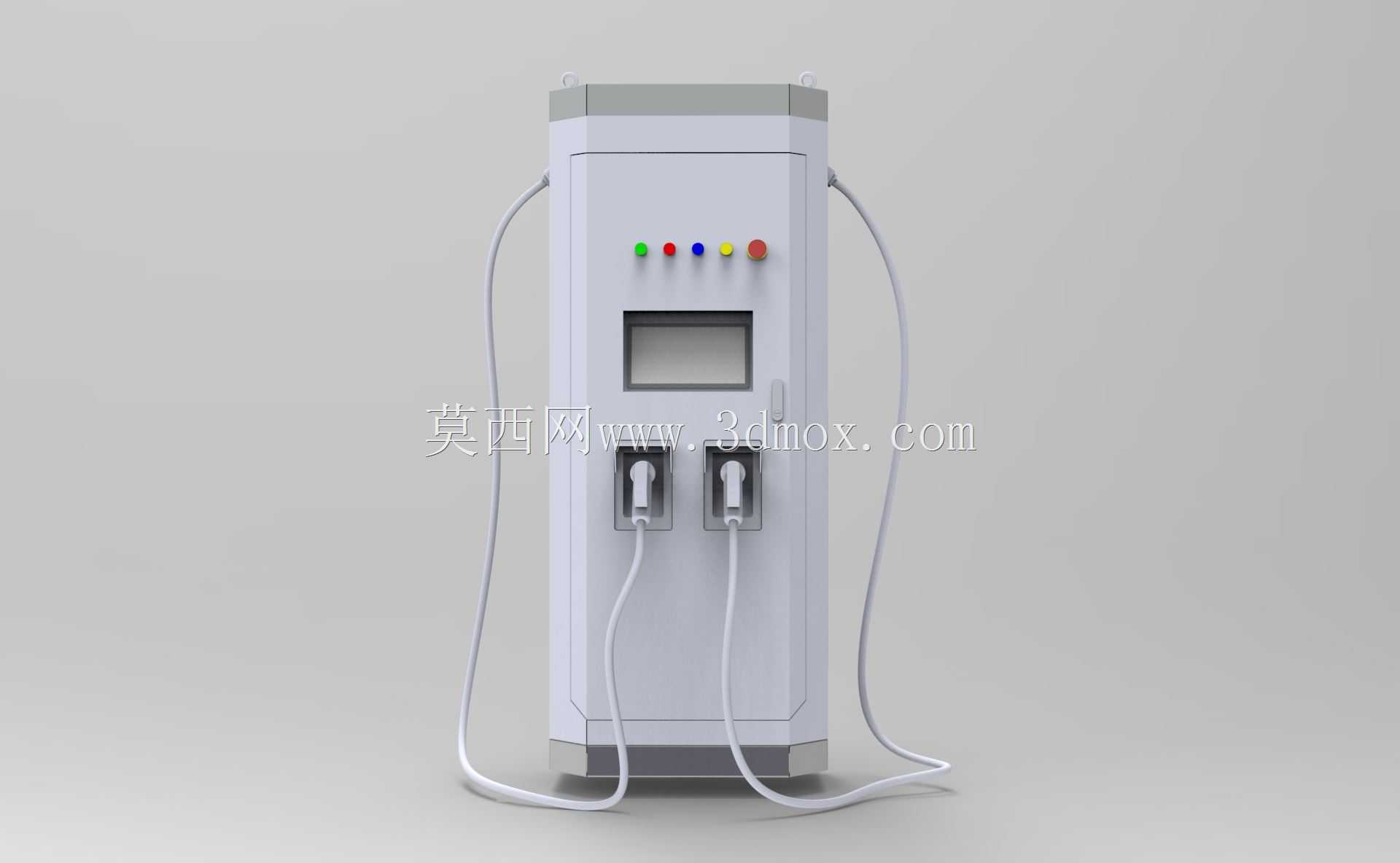

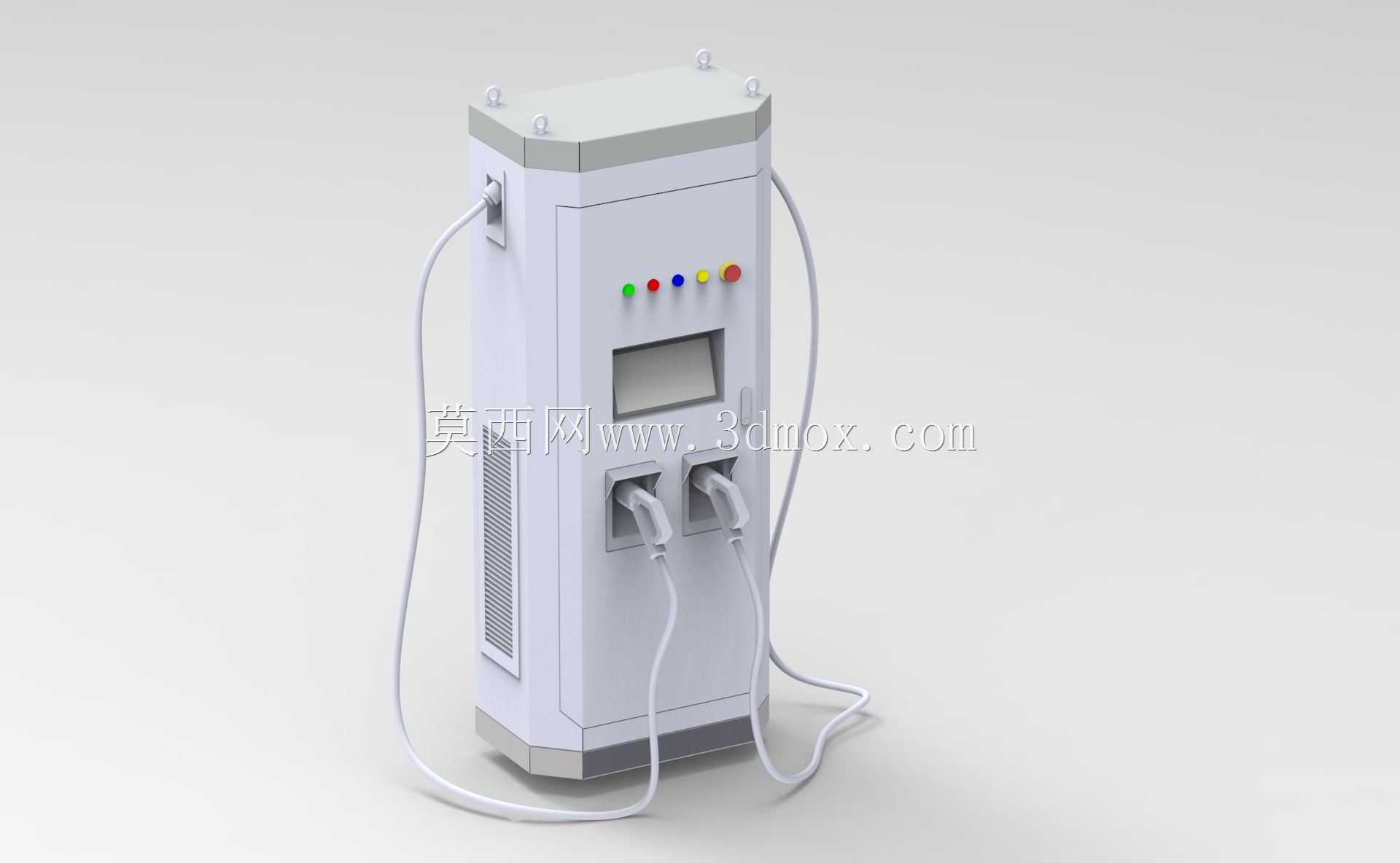

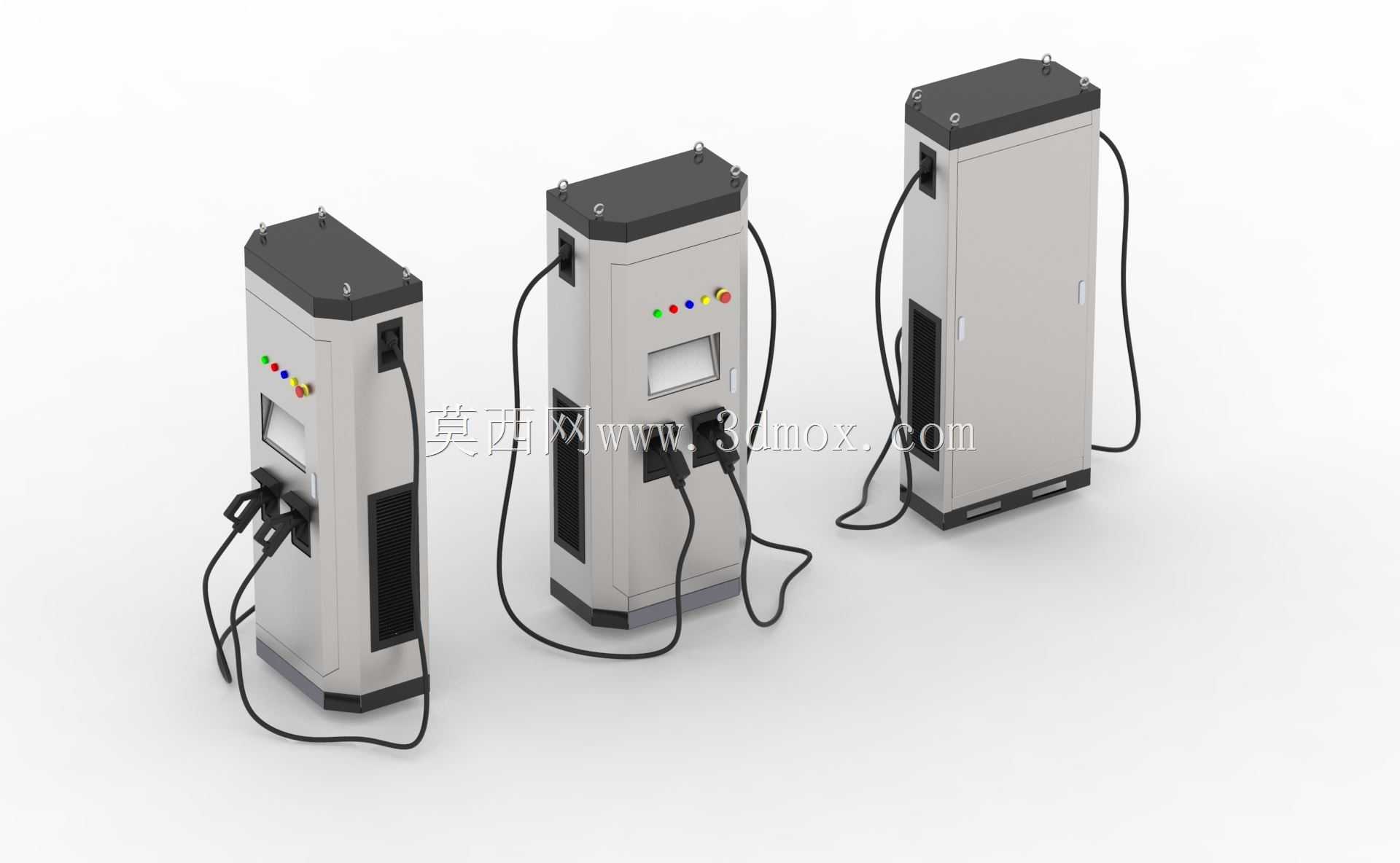

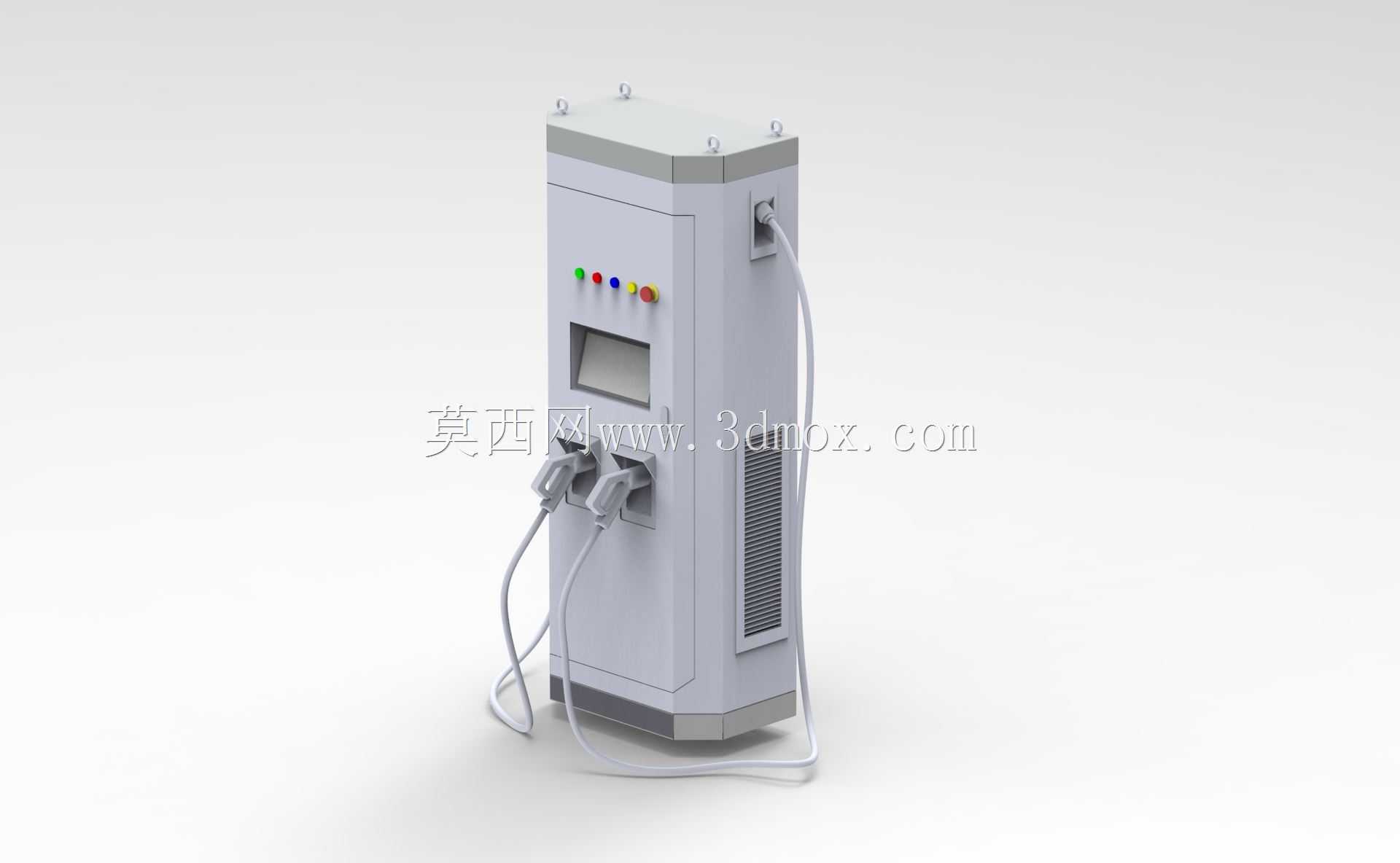

　　本次呈现的是户外落地式双枪直流充电桩的外壳三维结构，这类设备目前广泛部署在城市公共充电场站、商业综合体停车场、高速服务区充电区以及住宅小区配套充电点位，核心用途是为符合国标接口要求的电动汽车提供直流快充服务，单桩可同时支持两台车辆接入补能，大幅提升场站的空间利用率与车辆周转效率。从结构设计逻辑来看，外壳整体采用立式长方体钣金拼接结构，主体框架选用冷轧钢板折弯成型后做户外级喷塑处理，兼顾结构强度与户外耐候性，能够适配-30℃到55℃的环境使用区间，正面预留了状态指示灯阵列、人机交互显示屏的安装位，指示灯区域采用红、黄、绿、蓝多色排布，可直观反馈设备待机、充电中、故障、待连接等不同运行状态，显示屏区域做了内凹式设计，避免户外强光直射产生反光影响操作人员读取信息。

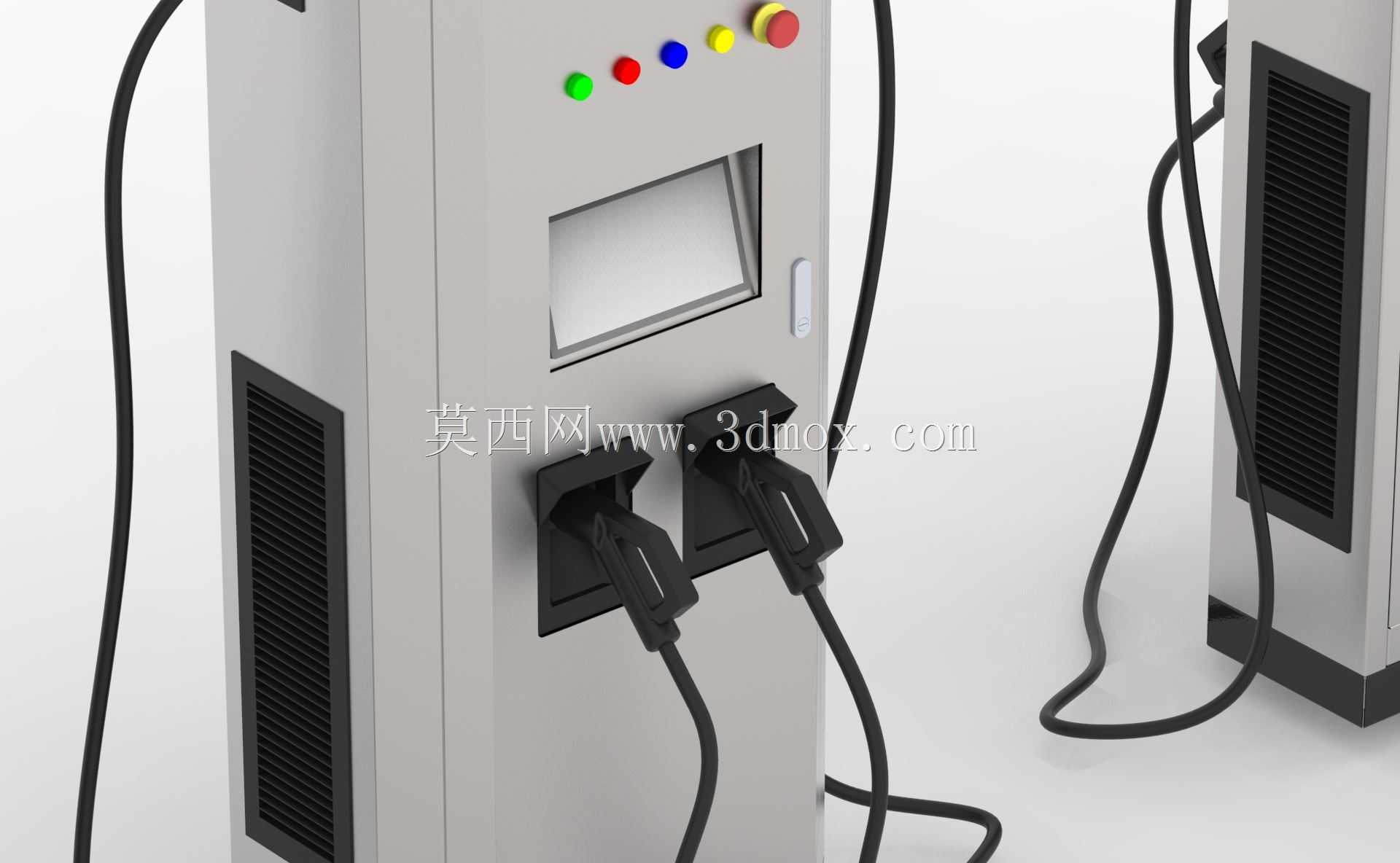

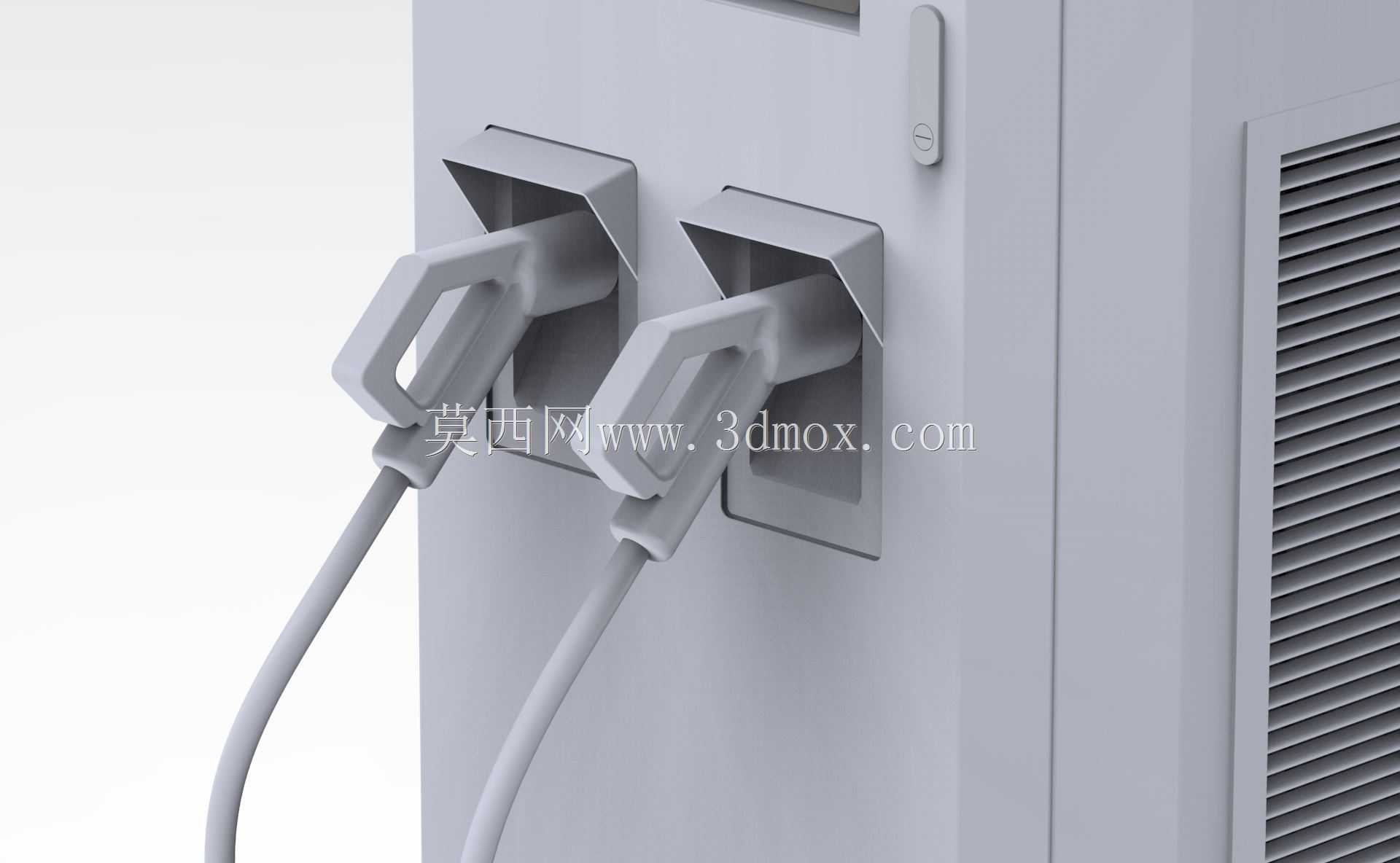

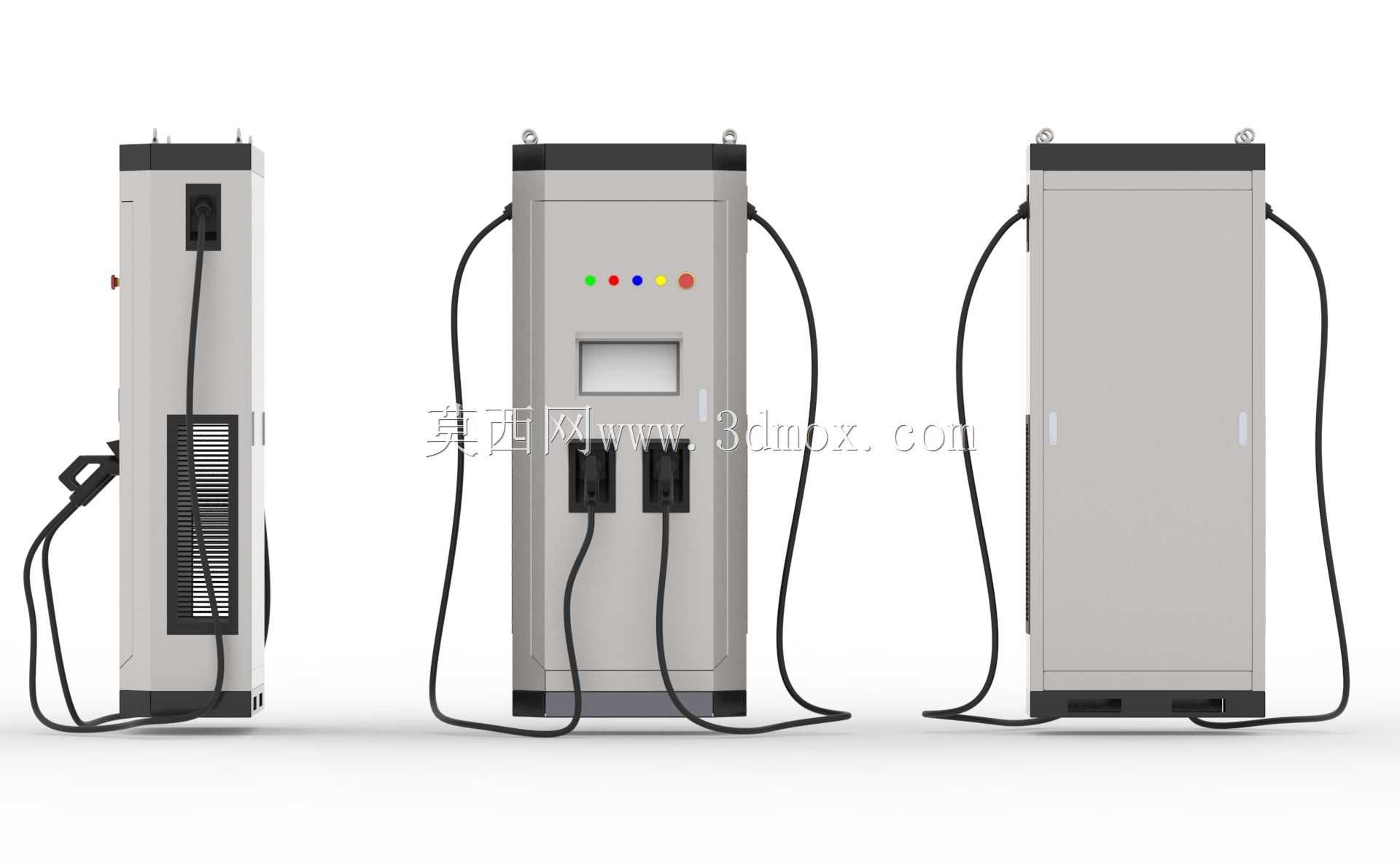

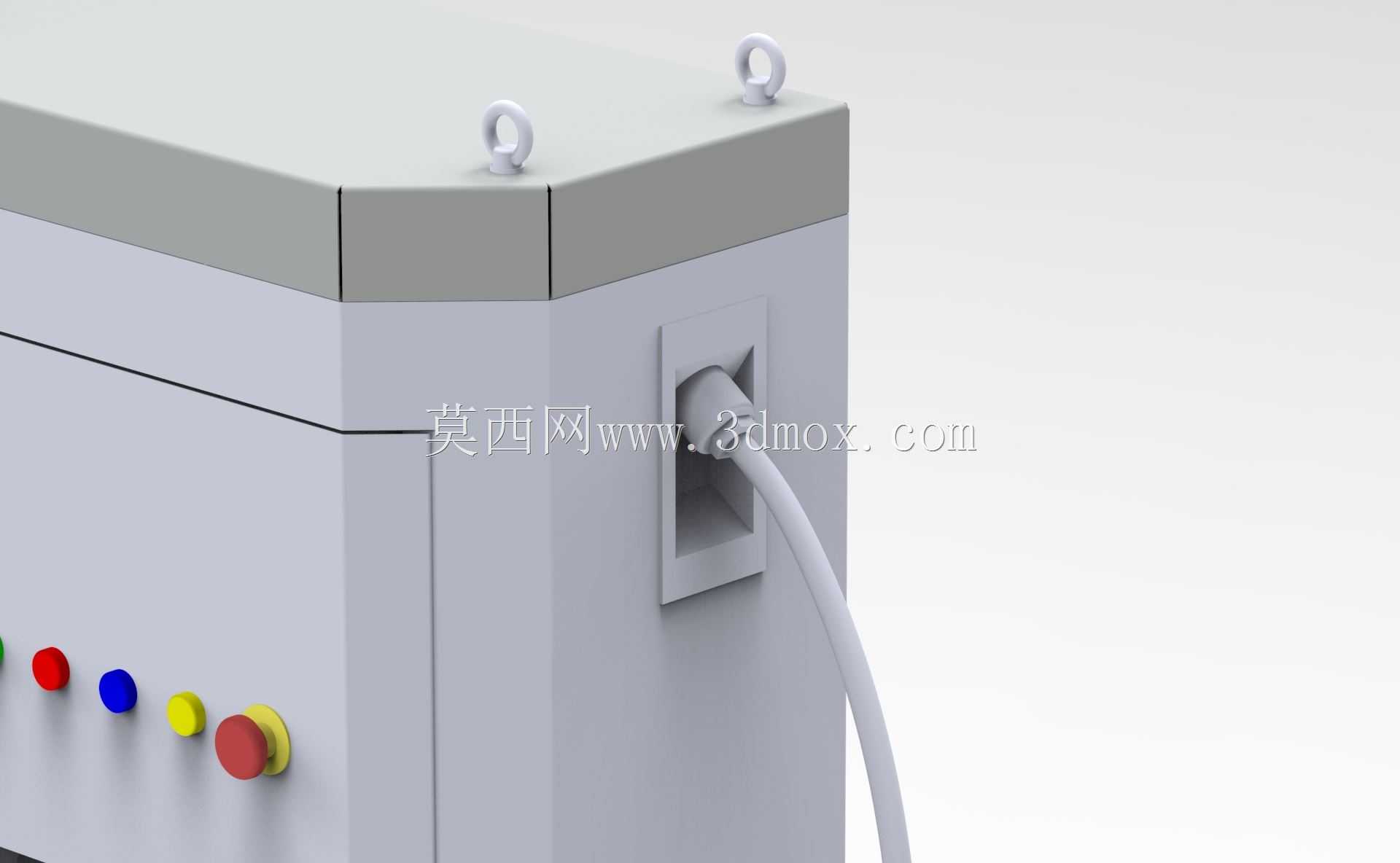

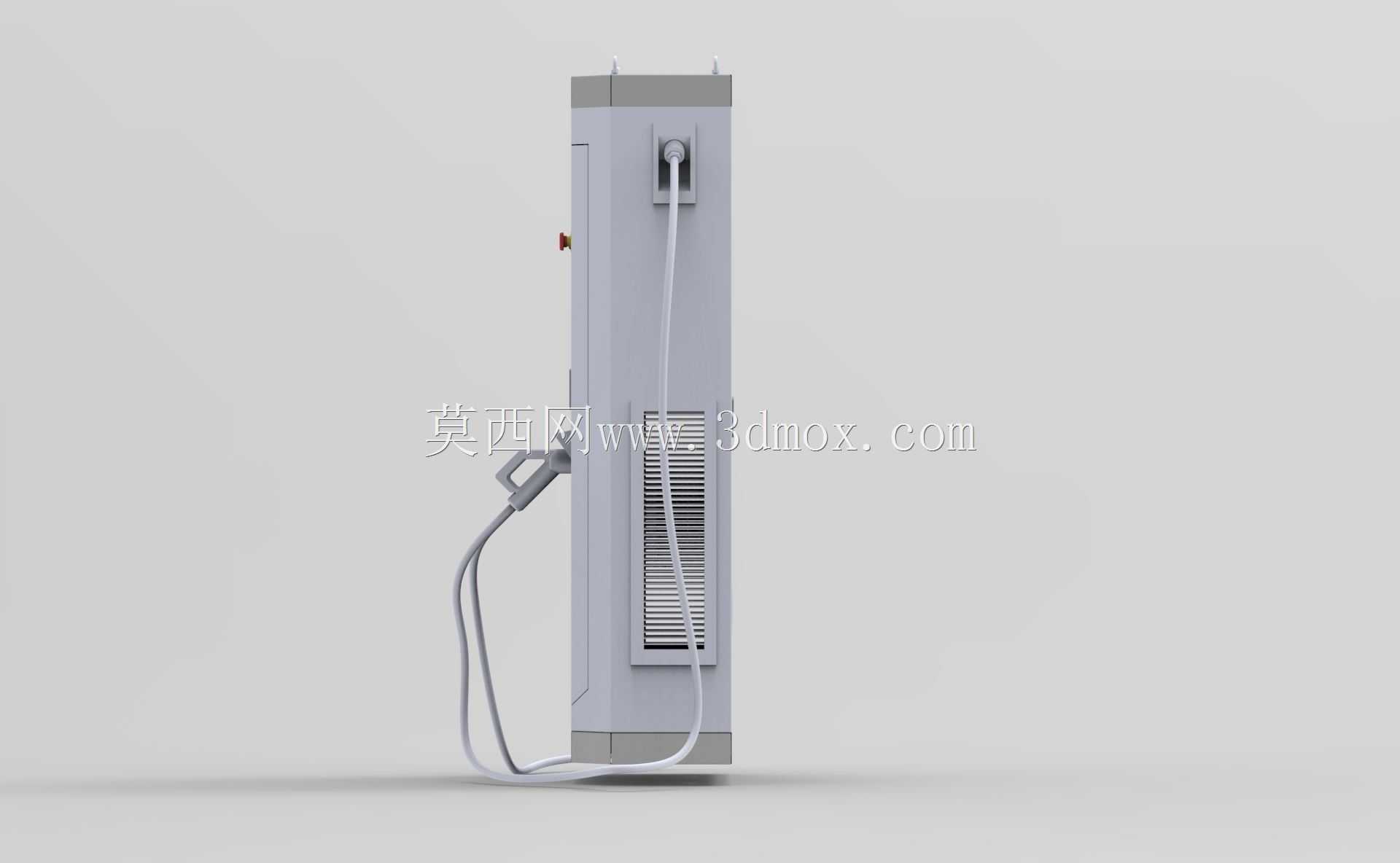

　　设备正面下方对称布置两个充电枪挂装位，挂装位做了向内凹陷的限位结构，充电枪插入后可自然卡紧，不会因为户外大风或者人员误碰导致枪体脱落，线缆从柜体内部下方的防水格兰头引出，预留了足够的线缆弯曲半径，避免长期拖拽弯折导致线芯断裂。柜体侧面设计了竖向通长的通风散热格栅，格栅采用百叶式外凸结构，既可以保证内部功率模块、整流单元的通风散热需求，又能防止雨水顺着格栅直接溅入柜体内部，格栅内侧预留了防尘滤网的安装槽位，后期运维时可直接抽出滤网清理积尘，无需拆解柜体主结构。柜体背部采用整面可拆卸门板结构，门板四周粘贴连续发泡防水胶条，通过分布在门板四周的快拆锁具与主框架压紧密封，打开后可完全暴露内部的安装空间，方便功率模块、主控板、计量单元、接线端子排等部件的安装与后期检修，柜体顶部设计了一体式吊装吊耳，可直接通过吊具完成整桩的吊装转运，底部预留了与混凝土基础连接的法兰安装孔，安装时可直接通过膨胀螺栓与预制水泥基础固定，同时底部预留了线缆进线的开孔，可适配地埋式电力线缆与通讯线缆的接入需求。

　　从安装边界尺寸来看，柜体整体宽度控制在700mm区间，深度在400mm左右，整体高度不超过1800mm，安装完成后正面操作区域的高度恰好符合成年人站立操作的舒适区间，无需弯腰或者抬手过高即可完成插枪、扫码、参数查看等操作。双枪的线缆长度预留了5米的冗余设计，可覆盖车位两侧不同停放位置的车辆充电口，无需车主反复调整车辆停靠位置。外壳的所有拼接缝隙都做了等宽控制，装配间隙控制在1mm以内，既保证外观的规整度，也能避免缝隙过大导致蚊虫、雨水侵入柜体内部，柜体边角位置都做了R5的圆角钝化处理，避免安装运维过程中尖锐边角划伤操作人员。

　　在结构强度设计上，柜体框架的折弯板材厚度选用2mm冷轧板，门板厚度1.5mm，整体可承受12级大风的正面冲击不会产生变形，表面喷塑层选用户外耐候聚酯粉末，可抵御紫外线长期照射导致的褪色、粉化问题，同时具备一定的耐酸碱腐蚀能力，适配沿海高盐雾区域或者工业区高污染区域的部署需求。设计过程中充分考虑了量产的工艺可行性，所有折弯结构都预留了标准的折弯退刀槽，焊接位置都设计在柜体内部非外观面，外部看不到明显的焊接痕迹，所有外观面的拼接都采用卡扣加拉铆螺母的连接方式，减少外露螺丝对外观整体性的破坏，同时也避免外露螺丝长期户外使用产生锈迹流挂污染柜体表面。
