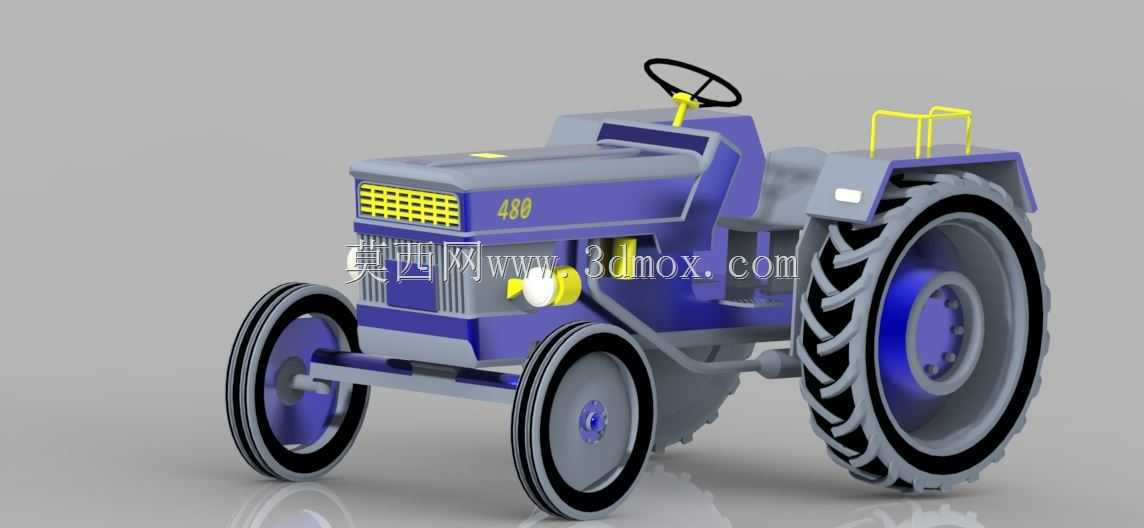

小型农用轮式拖拉机整机结构三维设计

　　这款轮式拖拉机的三维结构设计，核心面向丘陵、小块农田的耕整、运输作业场景，适配南方零散耕地、北方果园行间作业的空间限制，整体外廓尺寸控制在紧凑区间，轮距预留了常规农作物种植垄距的适配余量，最小转弯半径对应小地块调头的实际需求，避免作业过程中反复倒车调整的效率损耗。从结构布局来看，整机采用前置动力舱、中置驾驶位、后置动力输出的经典排布，前桥采用转向节立轴内倾的结构设计，兼顾转向轻便性与行驶直线稳定性，前轮采用小直径窄胎，既降低转向阻力，也减少对作物垄台的碾压宽度，后轮采用大直径深花纹农用胎，胎纹深度适配泥泞耕地、松软土路的抓地力需求，轮辋与轮毂的连接采用多螺栓均布结构，可根据作业需求调整后轮轮距，匹配不同垄宽的播种、中耕作业要求。

　　动力舱部分的格栅采用横向通长开孔设计，在控制进风阻力的前提下保证散热面积，舱体覆盖件采用圆弧过渡造型，避免田间作业时挂扯作物藤蔓，也减少作业过程中的积土死角。驾驶区域的方向盘采用倾角可调的转向柱连接结构，适配不同身高操作人员的操作习惯，后部设置的安全防护架采用矩形钢管弯折成型，在车辆发生侧倾时可形成安全支撑空间，防护架的安装位置避开了后置动力输出轴的连接空间，不会影响后续挂载旋耕机、拖车、播种机等农机具的挂接作业。整机的传动系统布局在底盘中部，离合器、变速箱、后桥的连接法兰位置都预留了检修拆卸的操作空间，日常维护时无需整体拆解底盘即可完成易损件更换。

　　前配重的安装位置预留了标准挂接孔位，可根据后置挂载农机具的重量调整前配重块数量，避免作业过程中出现翘头、转向附着力不足的问题。从建模细节来看，所有覆盖件的连接螺栓位置都对应实际装配工艺设置了沉台结构，管线排布沿着底盘纵梁的预留卡扣位布置，避免运动部件与管线发生干涉，转向拉杆的摆动角度与前轮最大转角做了运动仿真校核，不存在死点与运动干涉，悬挂系统的行程范围适配农田作业时的地面起伏，保证轮胎始终贴合地面传递动力。

　　这款模型的结构还原度覆盖了整机从外覆盖件到底盘传动、转向、行走系统的核心部件，可作为小型拖拉机改型设计、农机课程设计、作业场景仿真的基础参考模型，各部件的装配约束完全按照实际装配关系设置，可直接用于拆解演示、运动干涉检查等设计验证环节。
