漫反射型红外光电接近检测元件结构

　　做自动化产线改造的这几年，漫反射光电接近开关是我选型库里调用频率极高的一类检测元件，这次拆解建模的E18_D80NK款，是民用、轻工自动化场景里普及率极高的一款红外检测元件，建模时我特意把现场安装、调试里遇到的实际边界条件都融进了结构细节里，没有做过度的外观美化，完全还原实物的装配逻辑。

　　先从实际应用场景说，这款传感器的检测距离标称80cm可调，实际现场调试时，在白色漫反射被测物工况下，可靠检测区间在10cm到70cm之间，黑色吸光材质的被测物会把检测距离压缩到30cm以内，这点我在建模时特意把尾部的电位器调节结构做了还原——就是出线端旁边那个内嵌的十字调节槽，现场调试时用小号十字螺丝刀旋转，就能调整发射管的驱动电流，以此适配不同反射率的被测物，很多新手建模会把这个调节槽忽略，实际装配时这个结构是传感器校准的核心操作位，缺了这个结构，模型用于装配仿真时就会缺失操作交互的参考。

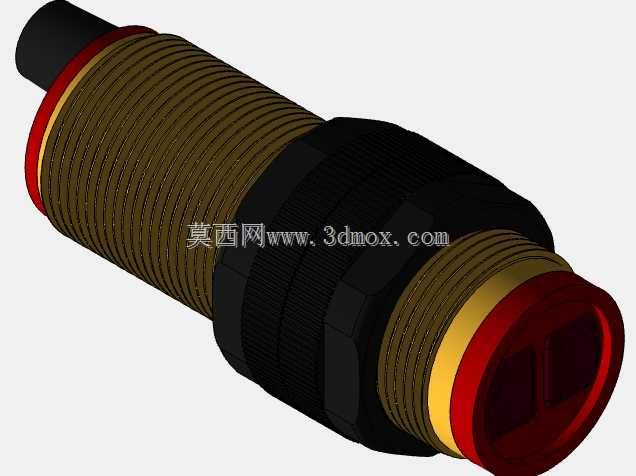

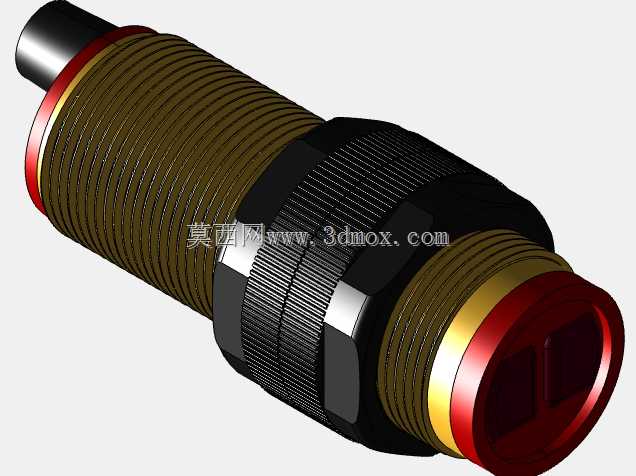

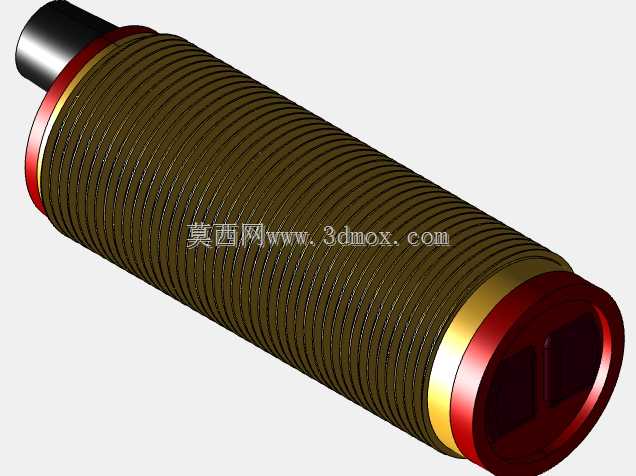

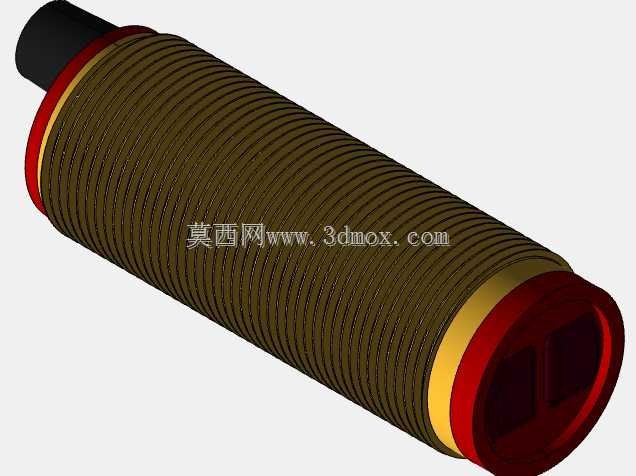

　　外形尺寸方面，这款传感器采用M18标准圆柱螺纹外壳，主体外壳长度是45mm，螺纹段长度是30mm，配套两颗M18六角薄螺母，安装时可以在设备的安装板上开18.5mm的光孔，传感器穿过光孔后用两颗螺母从安装板两侧锁紧，这种安装方式的优势是可以沿着圆柱轴线方向调整探头的伸出长度，以此适配不同的安装空间与检测距离需求，我在建模时把螺纹段的牙型做了简化处理，没有做全牙型的细节刻画，毕竟这类标准螺纹在装配仿真里只需要匹配外径与螺距的干涉边界即可，过度刻画牙型反而会增加装配时的运算负载，符合工程建模的实用原则。探头前端的镜头部分是突出螺纹端面3mm的凸台结构，安装时要注意这个凸台不能和被测物的运动轨迹发生干涉，尤其是被测物是快速移动的工装、料盒时，要预留至少5mm的安全间隙，避免运动过程中刮花镜头表面影响检测精度。

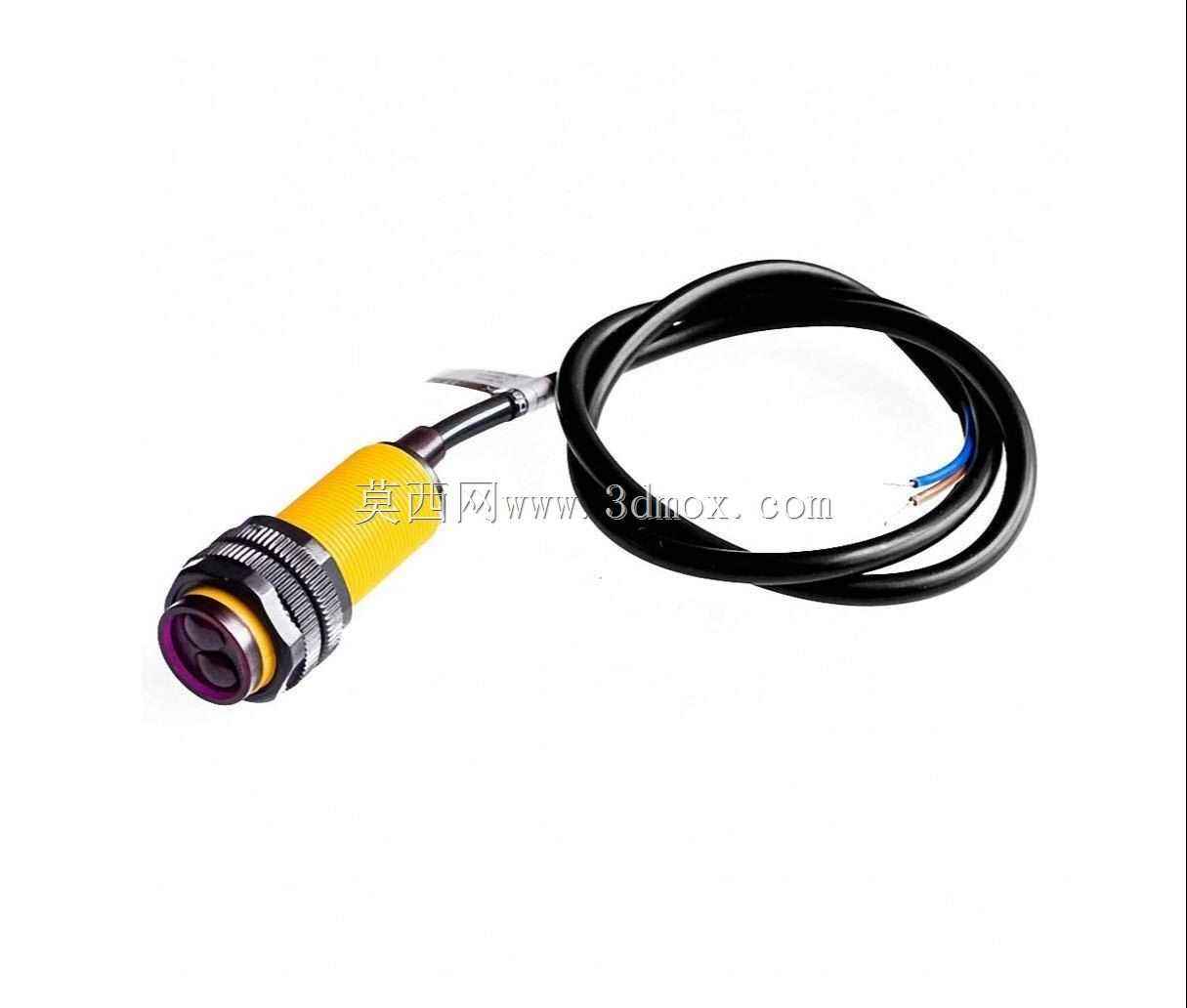

　　出线部分我还原了实物的PVC护套线缆，线径是4.2mm，内部包含三根线芯：棕色电源线、蓝色地线、黑色信号输出线，建模时我把线缆做了自然弯曲的形态，还原现场布线时的弯折半径——这款传感器的线缆最小弯折半径不能小于线径的8倍，也就是33mm左右，如果弯折半径过小，长期使用会导致内部线芯断裂，这点在做设备布线仿真时可以作为线缆布置的边界参考，很多新手做设备布线时会把线缆拉得太直或者弯成直角，实际生产里这种布线方式用不了几个月就会出线缆破损的故障。探头内部的结构我也做了分层还原：最前端是菲涅尔透镜，后面依次是红外发射管、接收管，中间用黑色遮光隔层隔开，避免发射管的光线直接串到接收管里造成误触发，这个隔层的厚度是1.2mm，和实物拆解后的尺寸完全一致，做传感器原理仿真时这个隔层的光学属性设置是关键，直接影响检测逻辑的仿真准确性。

　　功能特性上，这款传感器是NPN常开型输出，检测到被测物时输出低电平信号，没有检测到物体时输出高电平，工作电压范围是5V到24V直流，适配绝大多数单片机、PLC的输入端口电平要求，我在建模时把尾部的线缆出线口做了防弯折的锥台结构，这个结构是很多廉价仿品会省略的部分，正品的这个锥台是软胶材质，能缓冲线缆弯折时的应力，避免线缆和外壳连接处断裂，建模时我把这个锥台的拔模角度设为15度，和实物的脱模角度一致，如果要做开模分析的话，这个角度刚好满足硬胶外壳的脱模要求，不需要额外做滑块结构。

　　实际选型时要注意，这款传感器不适合在强光直射的场景下使用，比如户外露天工位、焊接工位旁边，强光里的红外成分会干扰接收管的信号，造成误触发，所以建模时我没有给镜头加额外的遮光罩结构，因为这款产品本身就没有配套遮光罩，使用场景限定在室内设备内部、光线稳定的工位。安装时还要注意，两个同型号的传感器对向安装时间距要大于1.5米，并排安装时间距要大于30cm，避免互相发射的红外信号造成串扰，这点在做设备整体布局时要提前预留安装间距，我在做这个模型的装配基准时，特意把传感器的感应轴线做了基准轴参考，方便布局时快速对齐检测方向、计算安装间距。

　　整个模型的结构拆分完全按照实物的装配逻辑来：外壳、前端锁环、镜头组件、内部电路板、线缆、锁紧螺母都是独立的零件，可以直接导出用于装配干涉检查、安装工位的布局仿真，也可以作为传感器教学的演示模型，所有配合面的公差都按照实际装配的间隙要求设置，外壳和前端锁环的配合是H7/h6的间隙配合，锁紧螺母和外壳螺纹的配合是6g/6H的标准螺纹配合，完全符合机械加工的公差要求，不需要额外调整就能直接用于工程出图参考。
