穿轴式卷材张力检测称重传感装置

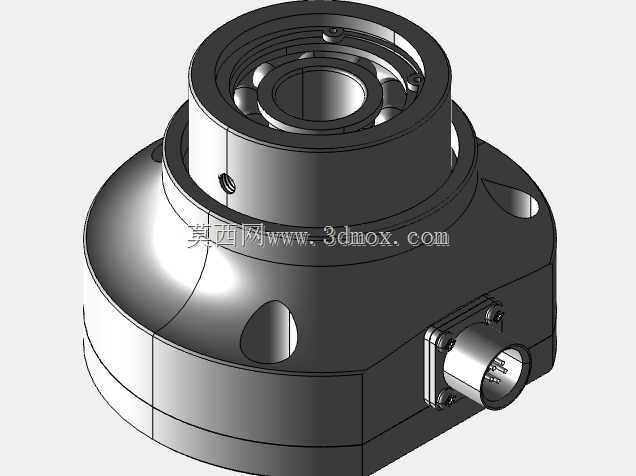

　　从结构设计逻辑来看，这款传感器采用了轮辐式应变测量原理，弹性体为一体化加工的低合金高强度钢结构，上部的轴承安装位与下部的法兰底座之间通过均匀分布的薄壁应变梁连接，当料带带动滚筒对轴承位施加径向载荷时，应变梁产生的微变形会被粘贴在梁上的应变片转化为线性电信号，通过侧置的航空插头输出标准模拟量信号，可直接对接PLC、张力控制器构成闭环控制回路。这种一体化结构的优势在于，轴承位与安装法兰的同轴度可以通过一次装夹加工保证，避免了分体式装配带来的同轴度误差，减少了滚筒高速运转时的附加偏载对测量精度的干扰。从安装边界来看，传感器下部的法兰底座采用了削边式圆形结构，三个沉头安装孔呈120度均匀分布，适配设备墙板上的预埋安装位，安装时不需要额外设计定位凸台，依靠法兰端面与墙板的贴合面即可完成定位，安装面平面度要求控制在0.05mm以内即可保证测量精度，避免安装面不平带来的附加应力造成零点漂移。上部的轴承安装位采用标准深沟球轴承的配合公差，可直接适配对应内径的标准轴承，不需要定制非标轴承，降低了设备维护时的配件采购成本。在软包装印刷、锂电极片轧制、纺织染整、金属带材分切这类连续卷绕加工产线上，张力闭环控制是决定成品良率的核心环节——料带张力波动过大，轻则出现卷材跑偏、褶皱、拉伸变形，重则引发断带停机，而穿轴式张力传感器正是这类张力控制系统的前端力值采集核心。不同于悬臂式张力检测结构需要额外设计安装支架、占用料带侧边空间的局限，这款法兰式穿轴结构的传感装置可直接套装在导辊、从动滚筒的支撑轴端，将支撑轴承座集成在传感器本体内部，不需要改动原有辊系的排布逻辑，就能直接采集料带作用在滚筒上的径向合力，换算得到实时运行张力。

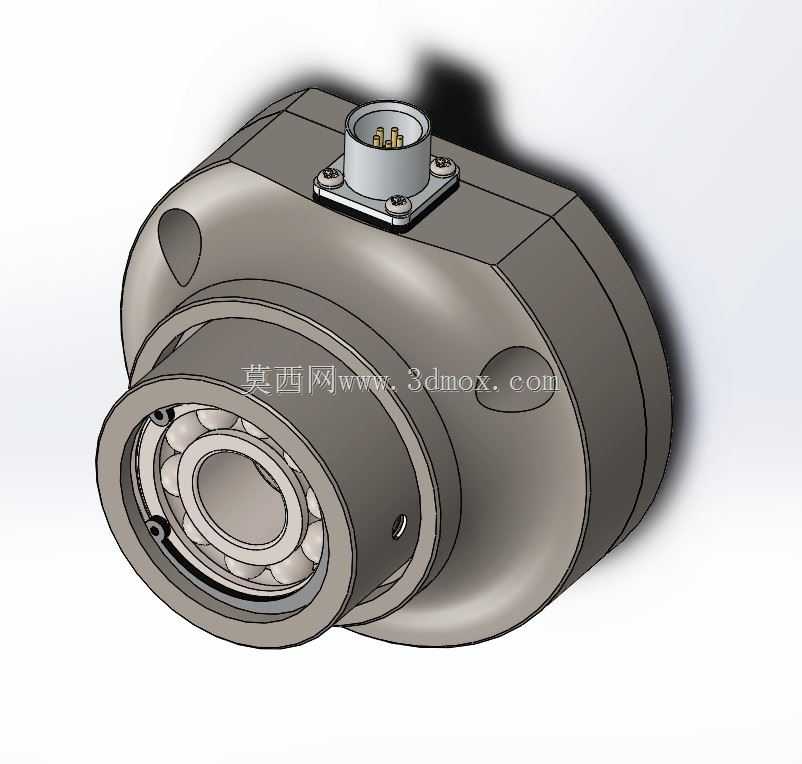

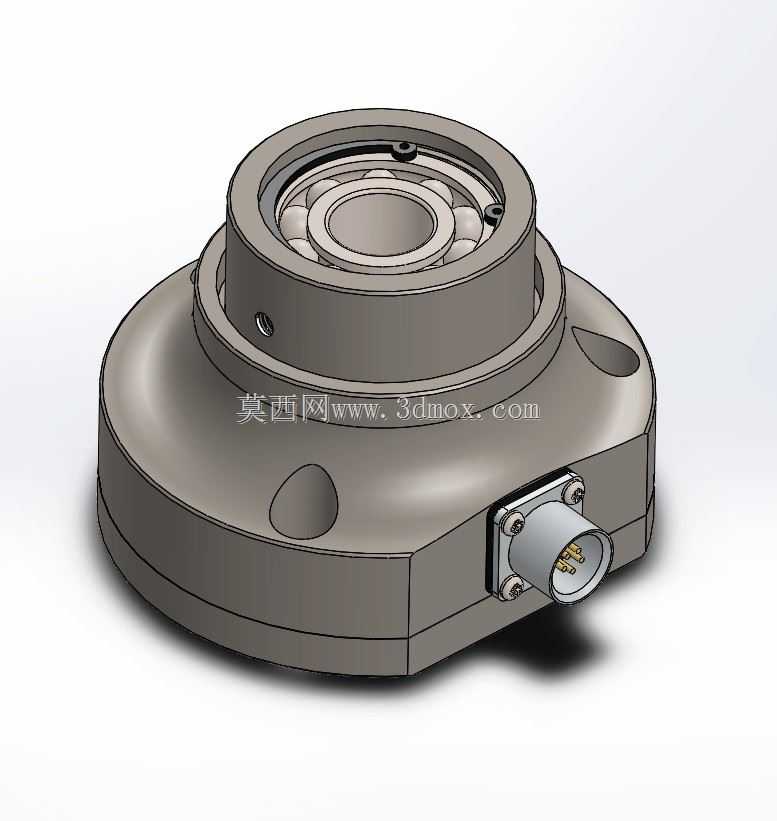

　　侧置的信号输出接头采用侧出式设计，接头轴线与法兰安装面平行，避免了传感器安装在墙板内侧时接头与墙板发生干涉，同时接头处设计有密封挡边，可阻挡生产现场的粉尘、切削液、印染浆料渗入传感器内部，适配多粉尘、有少量溅液的工业生产场景。在实际选型应用中，这款传感器覆盖0.3kN到2kN的多档量程，可根据不同幅宽、不同材质的卷材张力需求匹配对应量程：比如窄幅薄膜、标签印刷场景可选用0.3kN、0.5kN小量程型号，保证小张力下的测量分辨率；金属箔材、厚纸板分切场景可选用1kN、2kN大量程型号，满足大张力工况下的过载能力要求。

　　传感器的额定过载能力可达150%满量程，极限过载可达300%，可应对产线启动、急停时的瞬时张力冲击，避免传感器因瞬时冲击损坏。不同于压向式称重传感器只能测量垂直方向的力，这款穿轴式张力传感器可通过安装角度的调整，适配料带不同包角下的张力换算，当料带在滚筒上的包角为180度时，传感器测量的径向力为两倍料带张力，只需要在控制器中设置对应的换算系数即可得到准确的张力值，不需要额外调整机械结构。在三维建模过程中，这款模型完整还原了弹性体的外部轮廓、轴承安装位的配合尺寸、法兰安装孔的位置度、侧置航空插头的安装结构，可直接用于卷绕设备的辊系排布设计、安装干涉检查，不需要重新测绘传感器外形，能有效缩短设备设计阶段的选型建模周期。

　　建模时对轴承位的配合公差、安装孔的沉头深度、接头外伸尺寸都做了1:1还原，可直接用于生成工程图的安装示意，指导现场安装调试。需要注意的是，这类张力传感器属于精密测量部件，建模时特意还原了弹性体上的应力释放槽结构，在实际安装时不能敲击传感器上部的轴承位，避免弹性体受冲击产生塑性变形造成测量精度失效，同时安装螺栓需要按照规定扭矩拧紧，避免螺栓预紧力过大造成法兰底座变形，影响零点输出稳定性。在锂电涂布、光伏胶膜生产这类对张力控制精度要求极高的产线上，这类穿轴式张力传感器的测量精度可达到0.5%满量程，响应时间小于10ms，可完全匹配高速产线的张力动态调整需求，避免张力滞后造成的料带厚度不均、涂布偏移等质量问题。
