基恩士KV-5500可编程逻辑控制器结构

　　在离散制造产线的电气控制回路搭建中，这类紧凑型可编程控制器是整线逻辑运算的核心载体，常被部署在设备侧的电气柜DIN导轨安装位，承担传感器信号采集、执行机构动作指令输出、多工位工序逻辑联锁、设备运行状态数据交互的核心职能，覆盖3C电子装配、汽车零部件加工、包装产线联动、小型工作站控制等多类工业场景，相比传统继电器回路具备逻辑修改便捷、接线量少、运行稳定性高的明显优势，能大幅缩减电气调试阶段的线路排查工作量。

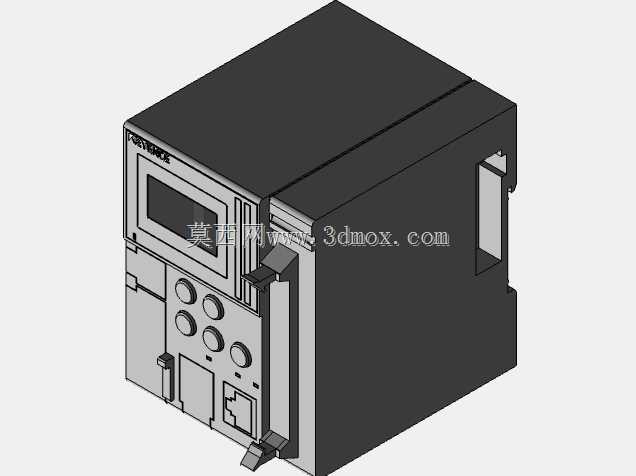

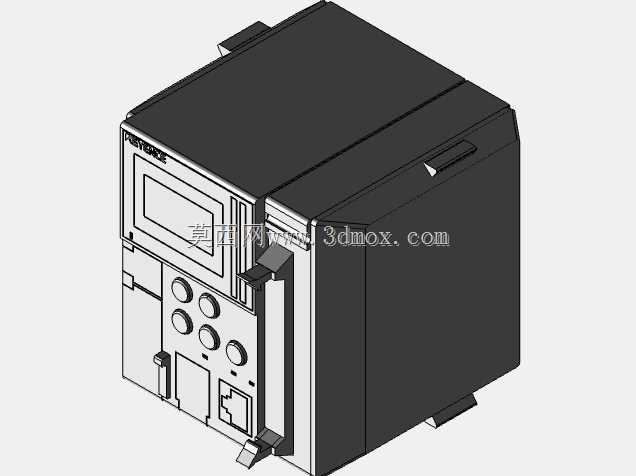

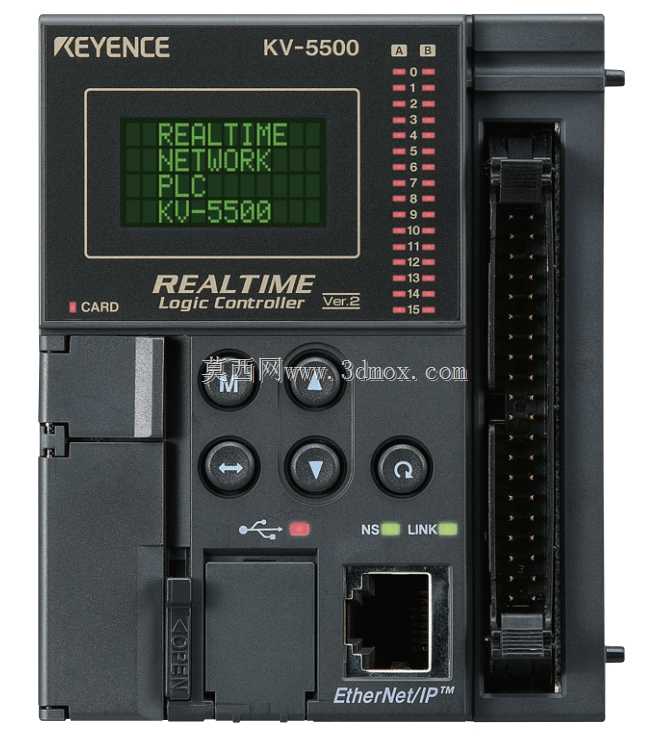

　　从结构设计维度看，这款控制器采用一体化塑壳主体搭配前端操作面板的布局，外壳采用阻燃ABS材质注塑成型，表面做细磨砂纹理处理，既可以抵御车间环境内的轻微粉尘附着，也能避免日常运维操作中表面留下划痕影响标识辨识度。前端面板区域集成了单色状态显示屏、多枚实体操作按键、状态指示灯组以及扩展模块接口，显示屏可实时展示当前程序运行步号、IO端口通断状态、设备故障代码，运维人员无需连接上位机即可快速排查基础故障；操作按键采用带阻尼的轻触结构，按压力度适中，避免车间设备运行振动引发的误触问题；面板上的指示灯采用不同色号区分电源、运行、报警、通信状态，在车间常规照明环境下可视距离可达3米以上，方便巡检人员快速确认设备运行状态。

　　安装边界层面，这款控制器的壳体尺寸适配标准35mmDIN导轨安装，背部自带弹性卡扣结构，安装时只需将壳体上侧卡在导轨上沿，下侧按压即可完成卡扣锁止，拆卸时用一字螺丝刀撬动卡扣解锁拨片即可快速取下，无需额外固定螺丝，能大幅缩减电气柜内的元件安装工时。壳体侧面预留了扩展模块拼接定位槽与通信连接触点，当需要扩展IO点数、模拟量采集模块、通信模块时，可直接将配套扩展模块沿定位槽拼接在主机侧方，触点自动完成电气连接，无需额外接线，能根据实际项目的点位需求灵活配置硬件组合，避免硬件资源浪费。接线端子区域设置在壳体上下两端，采用插拔式端子排结构，端子排带防松卡扣，接线时将压好线鼻子的导线插入端子孔拧紧螺丝后，扣上端子排的防松压条，可避免设备长期运行振动导致的接线松动问题；端子旁印有清晰的端口标识，包含输入输出端口编号、电源极性、通信端口定义，接线时无需反复查阅手册即可完成对应线路连接，降低接线错误概率。

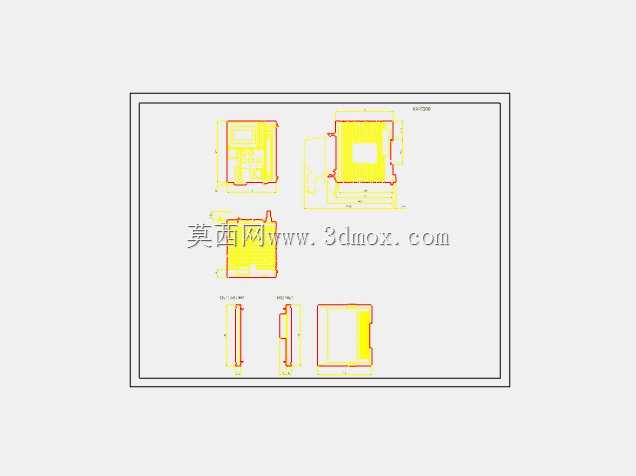

　　设计细节上，壳体两侧预留了对流散热格栅，格栅采用迷宫式结构，既可以保证控制器内部电路工作时的热量通过空气对流散出，又能阻挡车间内的金属碎屑、较大颗粒粉尘进入壳体内部引发电路短路，适配金属加工车间存在少量金属粉尘的使用环境。前端面板的通信接口处自带橡胶防护盖，当不使用该接口时，防护盖处于闭合状态，可避免粉尘、切削液溅入接口造成触点氧化接触不良；面板上的操作区域做了轻微的内凹设计，即使电气柜柜门关闭时出现轻微形变，也不会挤压到按键造成误触发。在三维建模过程中，需要重点还原壳体的安装卡扣结构、端子排的插拔配合间隙、扩展模块的拼接定位尺寸，这些细节直接影响后续电气柜布局设计时的干涉检查准确性，比如在做电气柜三维布局时，需要预留控制器上下端的接线操作空间，以及前方的运维操作空间，避免柜门关闭后挤压接线端子，或者运维时无法插拔通信线缆；同时要准确还原壳体上的指示灯、按键、显示屏的位置，方便后续做设备操作仿真、运维培训课件制作时，能真实还原实际设备的操作逻辑。这类控制器的三维模型，除了用于电气柜布局的干涉校验外，还可用于虚拟调试场景，在产线机械结构设计完成后，将控制器模型与机械结构模型在虚拟环境中联动，提前验证逻辑程序与机械动作的匹配度，减少现场调试的周期与成本。
