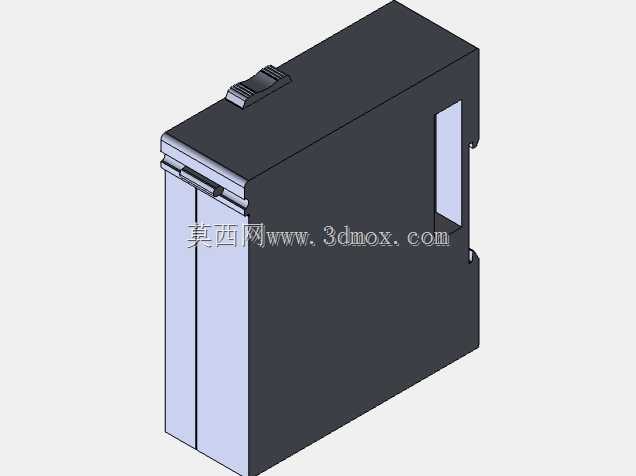

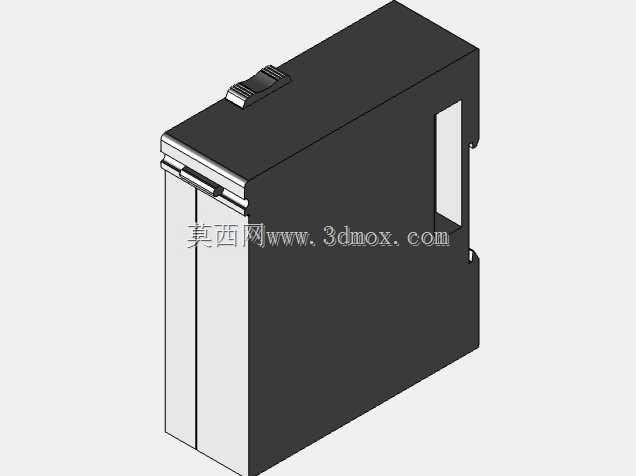

基恩士KV-B16模块扩展单元三维结构

　　在非标自动化设备的电气控制柜搭建过程中，IO点位不足是很多工程师都会遇到的实际问题，这时候就需要搭配对应品牌的扩展模块来补充输入输出点位，基恩士KV系列PLC的扩展单元就是这类场景下常用的配件，本次建模的KV-B16扩展模块，就是专门适配该系列PLC的点位扩展部件。从实际应用场景来看，这类扩展模块多安装在PLC主机的侧方，通过自带的卡扣与主机拼接固定，不需要额外的接线端子排来实现主机与扩展模块之间的通讯，在小型自动化设备、单机工位改造、产线局部点位升级的场景中使用频率很高，比如常见的电子零件分拣工位、小型装配专机、检测台架的电气系统里，经常能看到这类扩展模块的身影，它不需要占用控制柜内过多的安装空间，也不需要单独布置供电线路，直接从主机侧取电就能完成工作，对于紧凑空间内的电气布局优化很有帮助。

　　从产品功能特性来看，该模块作为IO扩展单元，主要作用是补充PLC的输入输出点位数量，在主机自带点位无法满足传感器、执行器接线需求时，通过拼接该模块可以快速扩展16个IO点位，满足小型工位的点位扩容需求，模块本身自带状态指示灯区域，在模块正面的对应位置预留了指示灯透光位，设备运行时可以直观看到每个点位的通断状态，方便现场调试人员快速排查接线故障与点位信号问题。从设计思路来看，整个模块的结构设计完全围绕工业现场的安装使用需求展开，外壳采用阻燃工程塑料材质，主体外壳做了哑光深色处理，侧面拼接位置做了浅灰色的绝缘挡板，既可以区分模块的安装方向，也能在拼接时起到绝缘防护的作用，避免相邻模块之间出现静电干扰。模块顶部设置了卡扣式的固定锁扣，在和主机或者其他扩展模块拼接时，锁扣可以自动卡入相邻模块的卡槽内，不需要额外螺丝固定，后期拆卸维护时只需要扳动锁扣就能快速拆分模块，大幅降低现场维护的时间成本。模块侧面设置了导向滑槽，拼接时可以顺着滑槽将模块推入相邻单元的连接位，避免插针因为对位不准出现弯针、断针的问题，连接插针区域做了内凹式防护，在模块单独存放或者运输过程中，插针不会直接接触外部物体，减少插针磕碰损坏的概率。

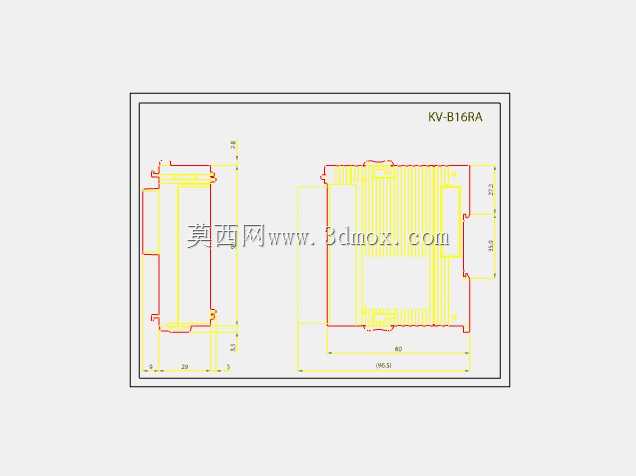

　　从外形尺寸与安装边界来看，整个模块采用长方体式的紧凑型结构，整体宽度控制在单点位模块的标准尺寸范围内，拼接后不会超出PLC主机的整体安装高度，在DIN导轨安装时，模块背部自带标准导轨卡扣，可以和主机一起卡在35mm标准DIN导轨上，不需要额外的安装固定件。模块的接线端子区域设置在模块的正面下方，接线时不需要拆卸模块就能完成导线的压接与拆线操作，端子排的螺丝位置做了下沉式处理，避免螺丝突出后影响相邻模块的安装，模块整体的散热结构做了隐藏式设计，在模块的侧边缝隙处预留了散热通道，既可以保证模块内部电路工作时的热量散出，也能避免灰尘、金属碎屑从散热孔直接进入模块内部造成电路短路。在实际建模过程中，需要重点关注模块拼接位置的卡扣尺寸、导向滑槽的配合公差，还有背部导轨卡扣的安装尺寸，这些尺寸直接影响到模块和主机拼接时的装配干涉问题，如果卡扣尺寸建模偏差过大，装配时就会出现卡扣无法卡入或者拼接后缝隙过大的问题；导向滑槽的配合间隙需要控制在合理范围内，既要保证模块可以顺畅推入拼接，也要避免间隙过大导致模块拼接后出现晃动。另外模块正面的指示灯透光区域的尺寸位置也需要和实际产品对齐，保证后期做渲染或者装配演示时，指示灯的位置和实际产品一致，方便电气设计人员做控制柜布局时的可视化参考。

　　这类扩展模块的建模精度，会直接影响到电气控制柜三维布局时的空间校验结果，如果模型尺寸偏差过大，后期实际装配时就可能出现模块和线槽、其他电气元件干涉的问题，所以建模时需要严格核对每个安装边界的尺寸，包括模块的整体长宽高、拼接面的突出结构高度、接线端子区域的操作空间预留，还有锁扣扳动时的活动空间，这些细节都是做电气布局时需要重点考虑的内容，比如锁扣扳动时需要预留足够的手指操作空间，否则后期维护时无法顺利扳动锁扣拆卸模块；接线端子区域需要预留足够的导线弯曲空间，避免导线压接后出现过度弯折导致线芯断裂的问题。在工业现场的实际使用中，这类扩展模块的可靠性直接影响到整个设备的运行稳定性，所以结构设计上的很多细节都是围绕抗干扰、易安装、易维护来做的，比如外壳的接缝处做了错位卡扣设计，可以减少电磁干扰从接缝处进入模块内部，影响内部电路的信号稳定性；模块整体的边角都做了圆角处理，避免安装时锋利的边角划伤操作人员的手部，也能减少模块碰撞时出现外壳开裂的概率。
