工业传动用重载平行轴齿轮箱结构

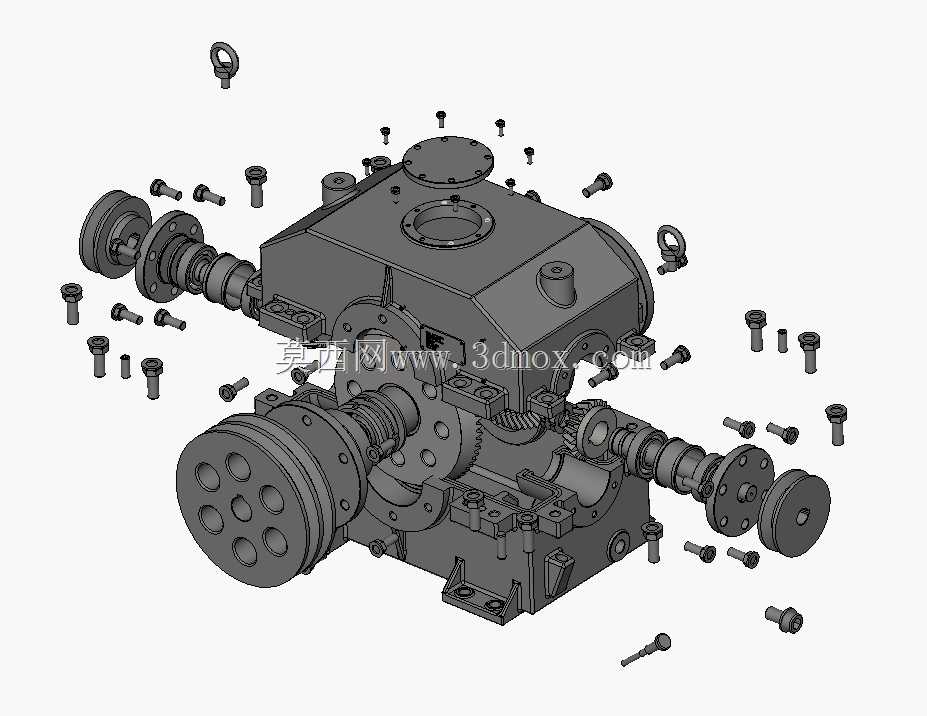

　　这款齿轮箱的结构设计完全围绕重载工况下的动力传递需求展开，从拆解视图可以清晰看到各级传动副的布局逻辑，输入输出轴采用平行轴布置，适配多数工业产线、重型输送设备、冶金辅机的动力接驳需求，不需要额外调整传动方向即可完成电机与执行端的扭矩匹配。在实际应用场景中，这类齿轮箱通常承担原动机与工作机之间的转速转换、扭矩放大作用，相比带传动、链传动，闭式齿轮箱的传动效率更高，负载波动下的传动稳定性更强，能够在多粉尘、有少量润滑液飞溅的车间环境下长期连续运行，日常维护仅需按周期更换箱体内润滑油、检查轴端密封件的磨损状态即可。

　　从设计思路来看，箱体采用剖分式结构，上下箱盖结合面加工有定位销孔，装配时能够保证轴承座孔的同轴度公差，避免轴系运转时出现偏载导致的轴承过早失效；输入输出轴端都设计有多重密封结构，外侧的防尘盖能够阻挡车间内的金属切屑、粉尘进入轴承腔，内侧的油封可以防止箱体内的齿轮油顺着轴颈泄漏，既避免润滑油损耗，也防止油污污染车间作业环境。轴系上的齿轮采用斜齿布置，相比直齿齿轮，斜齿啮合时的重合度更高，传动过程中的冲击、噪音更小，能够承受更大的瞬时过载冲击，适合破碎机、重型输送机这类负载存在波动的工况。

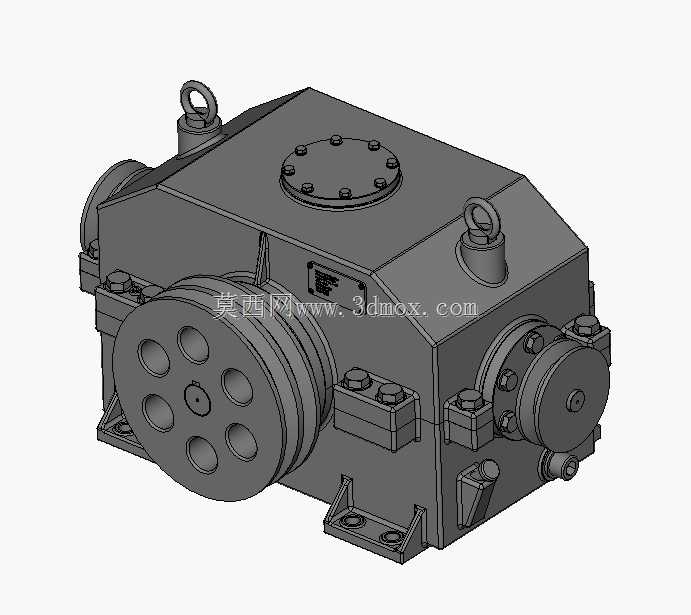

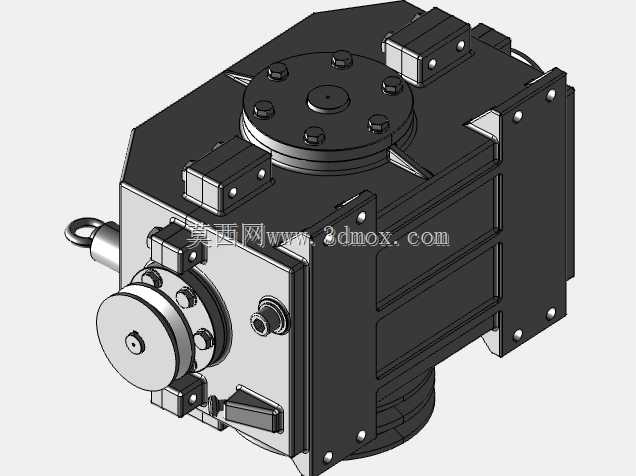

　　安装边界方面，箱体底部设计有带安装孔的一体式地脚，地脚的加工平面与轴系中心线的平行度、平面度都有严格公差要求，安装时只需要将设备基础的安装面找平，通过螺栓紧固即可完成固定，不需要额外制作复杂的安装支架；输入轴端预留的轴伸长度、键槽尺寸适配标准规格的联轴器、皮带轮，能够直接匹配Y系列三相异步电机的输出轴尺寸，输出轴端可以根据需求连接联轴器、链轮或者带轮，适配不同类型的工作端接驳。箱体顶部设计有吊环安装孔，装配、检修时可以通过吊环将整台齿轮箱平稳起吊，避免吊装过程中磕碰轴伸或者密封结构，顶部的观察孔可以在不拆解箱盖的情况下观察内部齿轮的啮合状态、润滑油油位，日常巡检时能够快速判断设备运行状态，减少停机检查的时间成本。

　　从结构细节来看，各级传动轴都采用圆锥滚子轴承作为支撑，能够同时承受径向载荷与轴向载荷，抵消斜齿轮传动时产生的轴向分力，轴承端盖处设计有调整垫片组，装配时可以通过增减垫片厚度调整轴承的游隙，保证轴系运转时的间隙处于合理范围，既不会因为间隙过大出现轴系窜动，也不会因为间隙过小导致轴承运转时温升过高。箱体侧面设计有油位观察窗、放油螺塞，换油时只需要打开底部的放油螺塞即可排空旧油，不需要抬升箱体或者拆解部件，日常维护的操作门槛很低。所有外露的紧固件都采用标准内六角圆柱头螺钉，互换性强，检修时如果出现紧固件损坏，可以快速找到替换件，不需要定制特殊规格的连接件。轴端的带轮、连接法兰都设计有轴端挡圈固定槽，能够防止运转过程中连接件出现轴向窜动脱落，提升设备运行的安全系数。
