迷你三爪卡盘式夹持工装结构

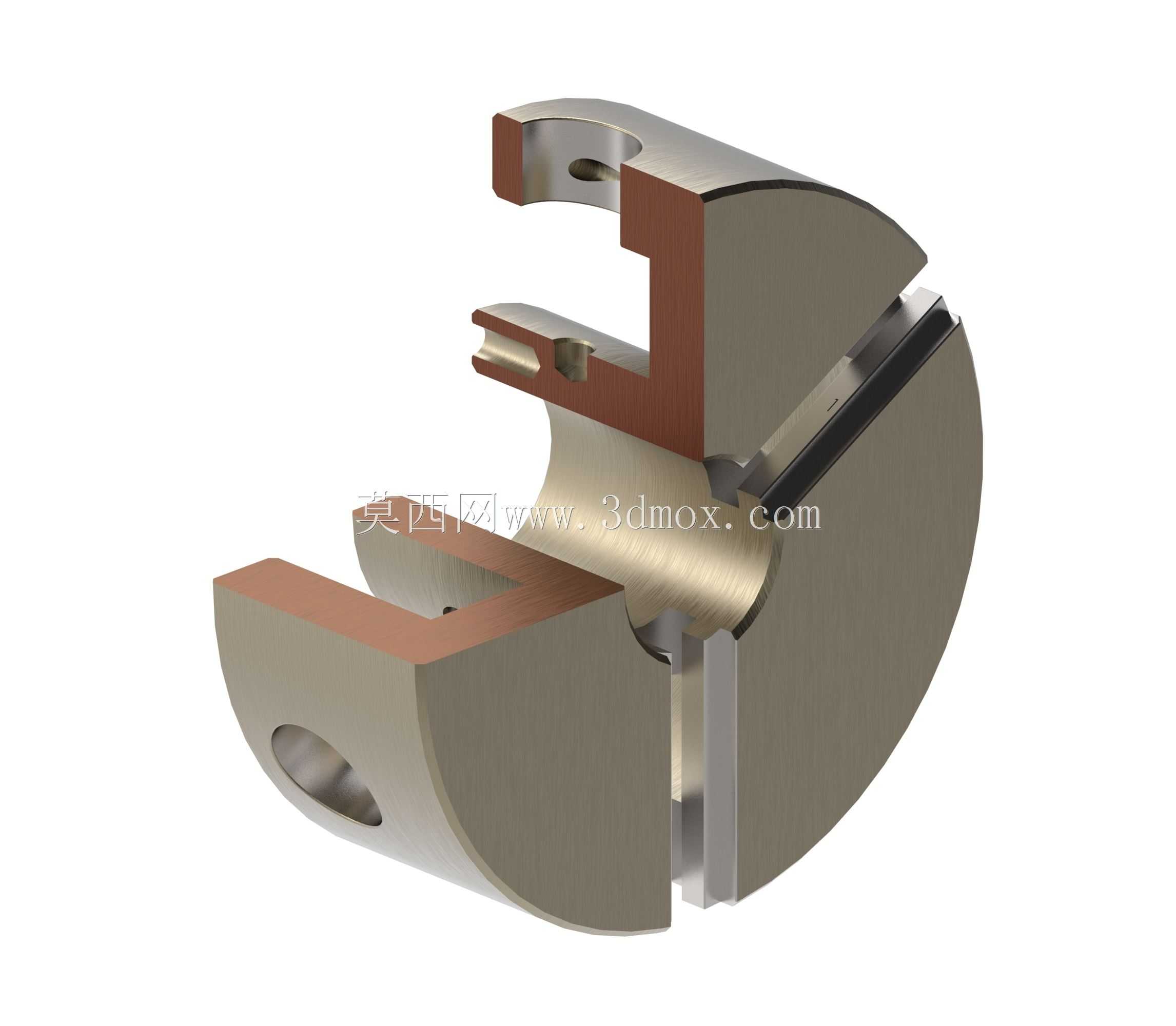

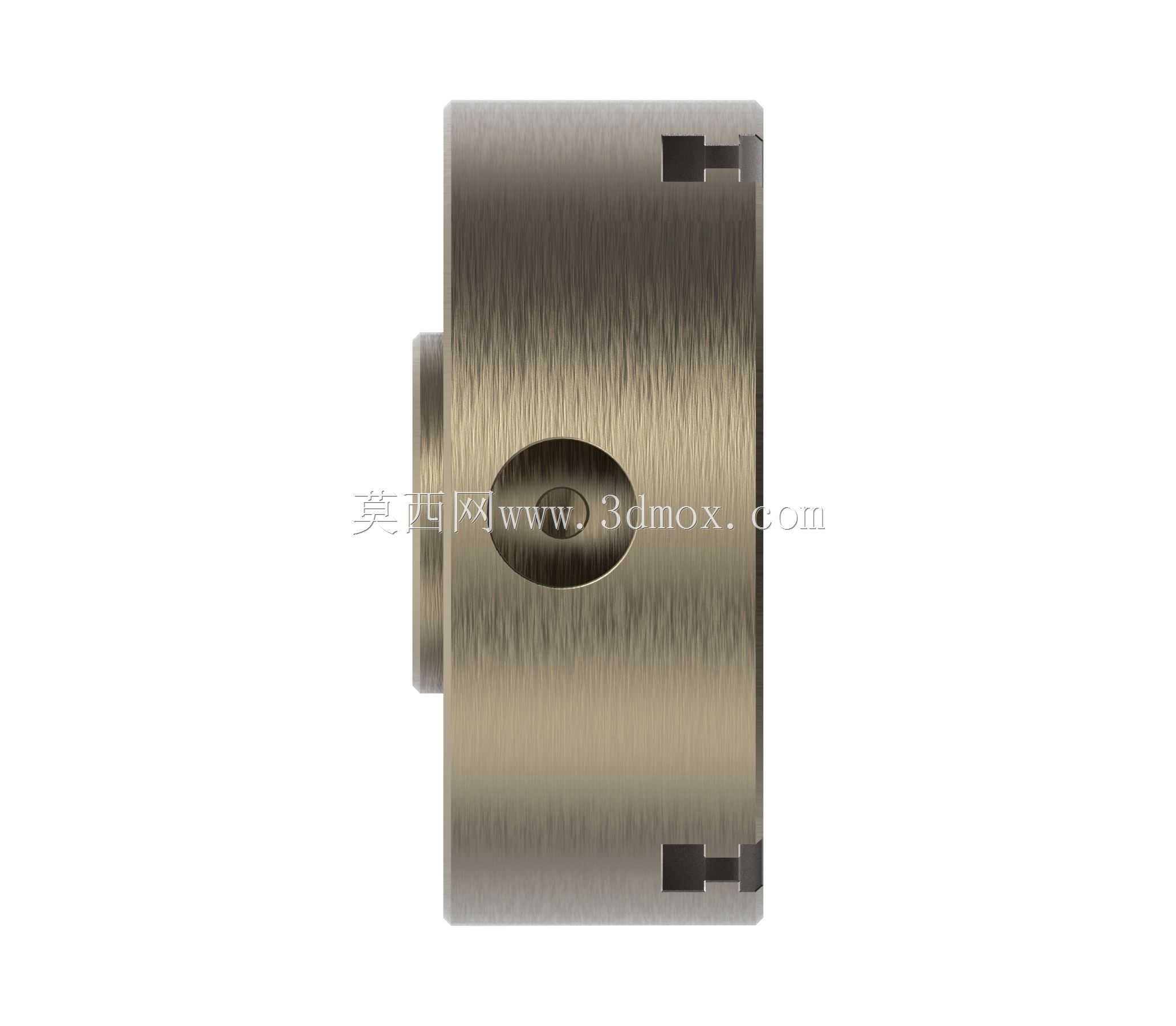

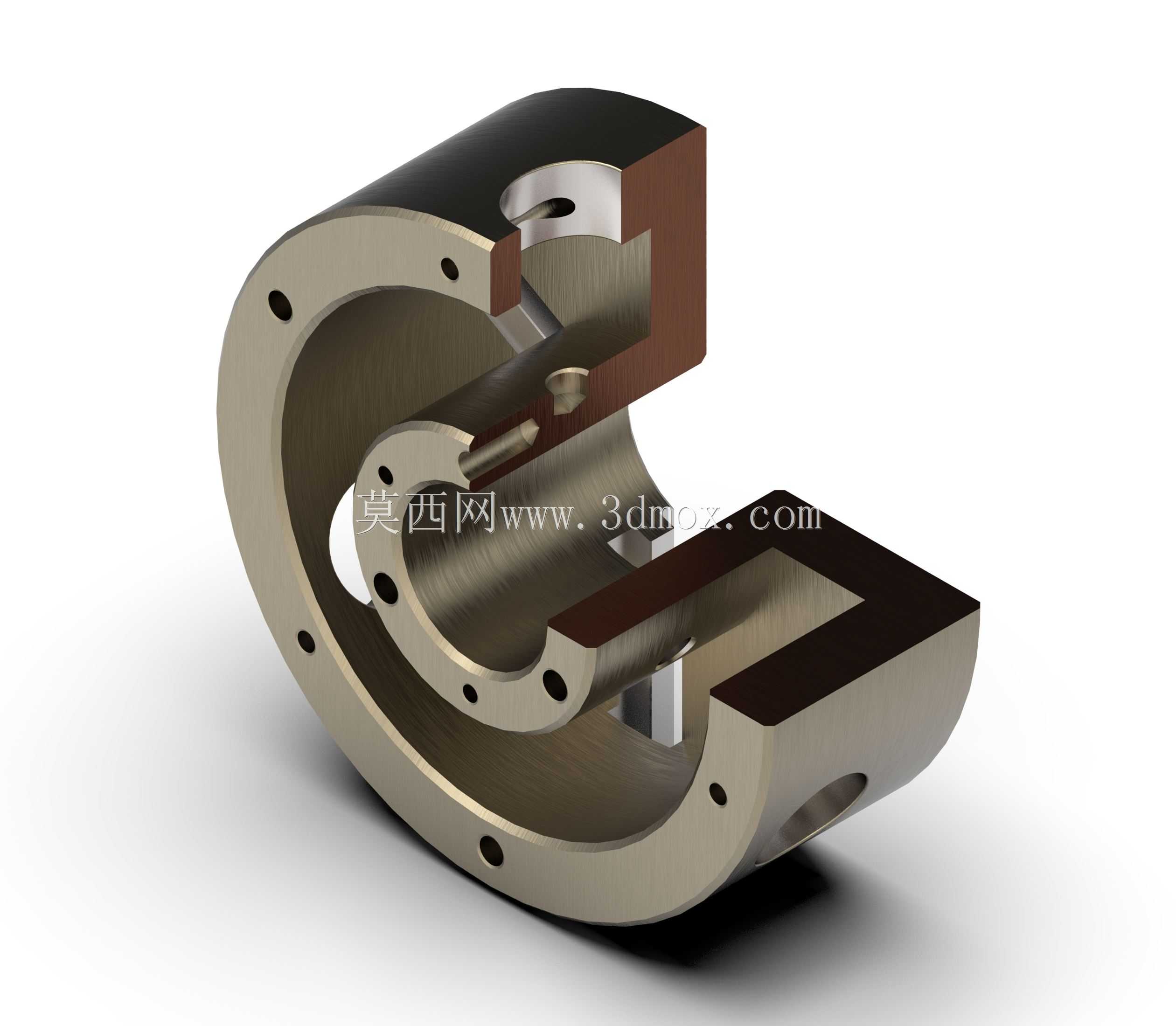

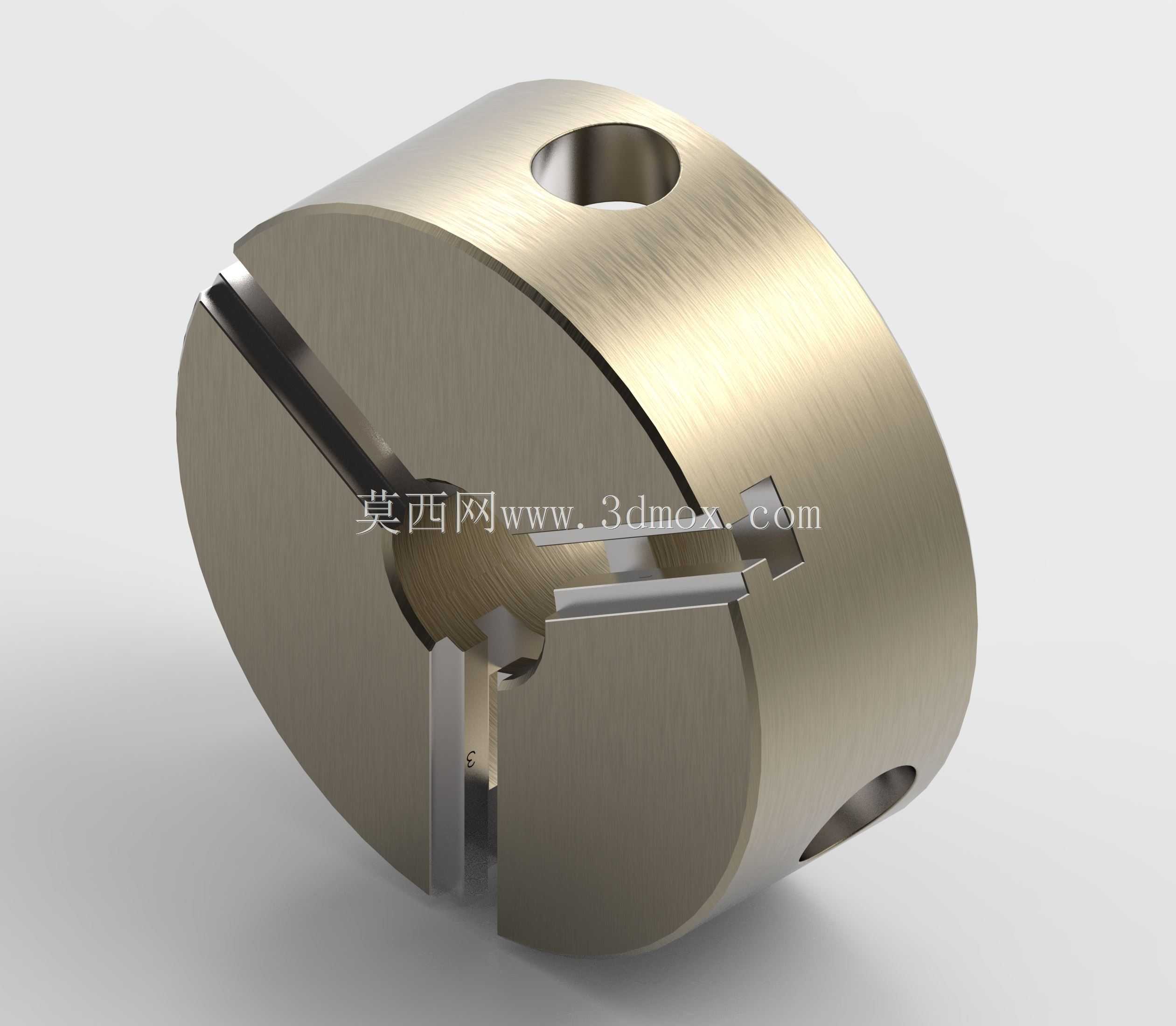

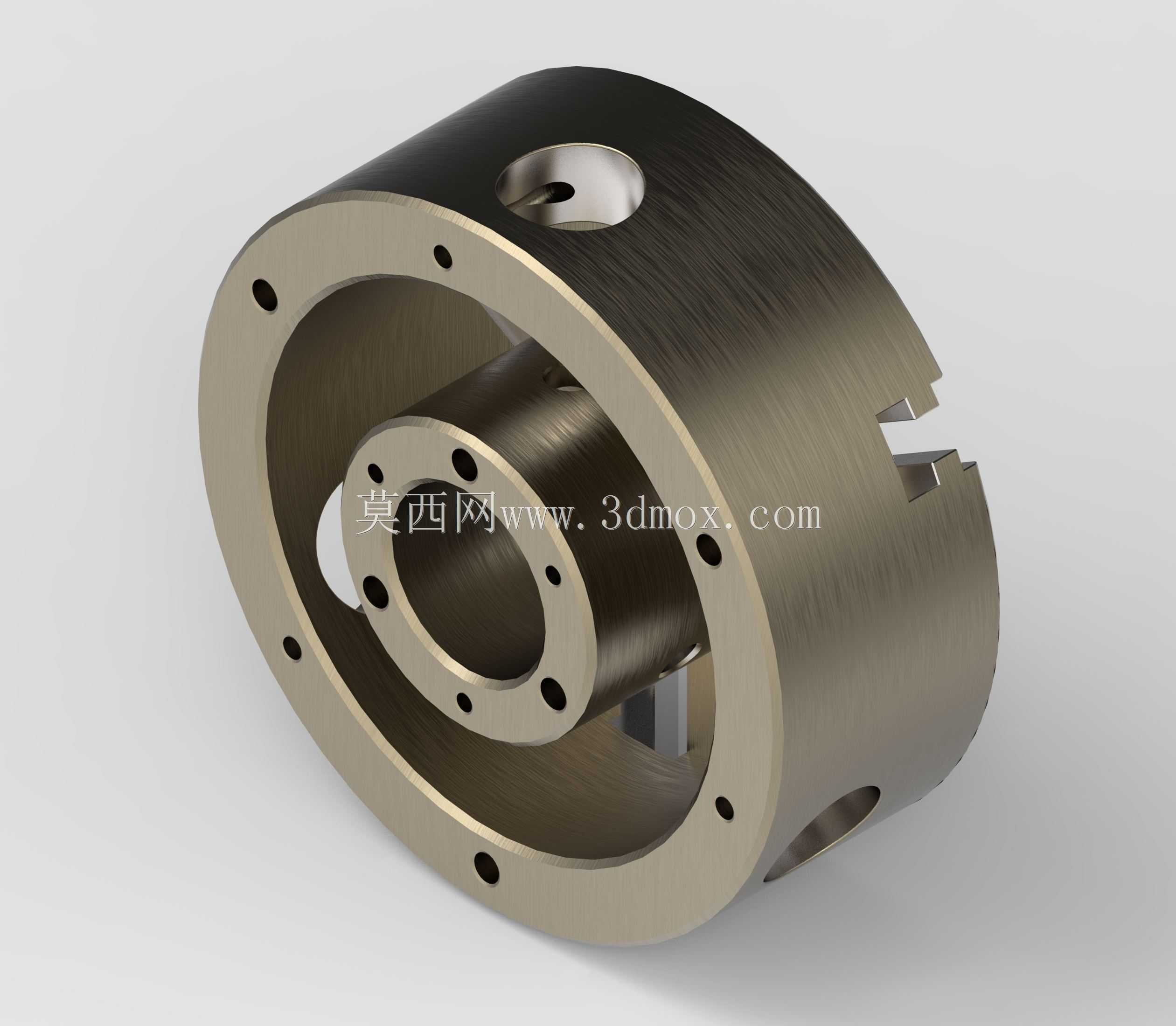

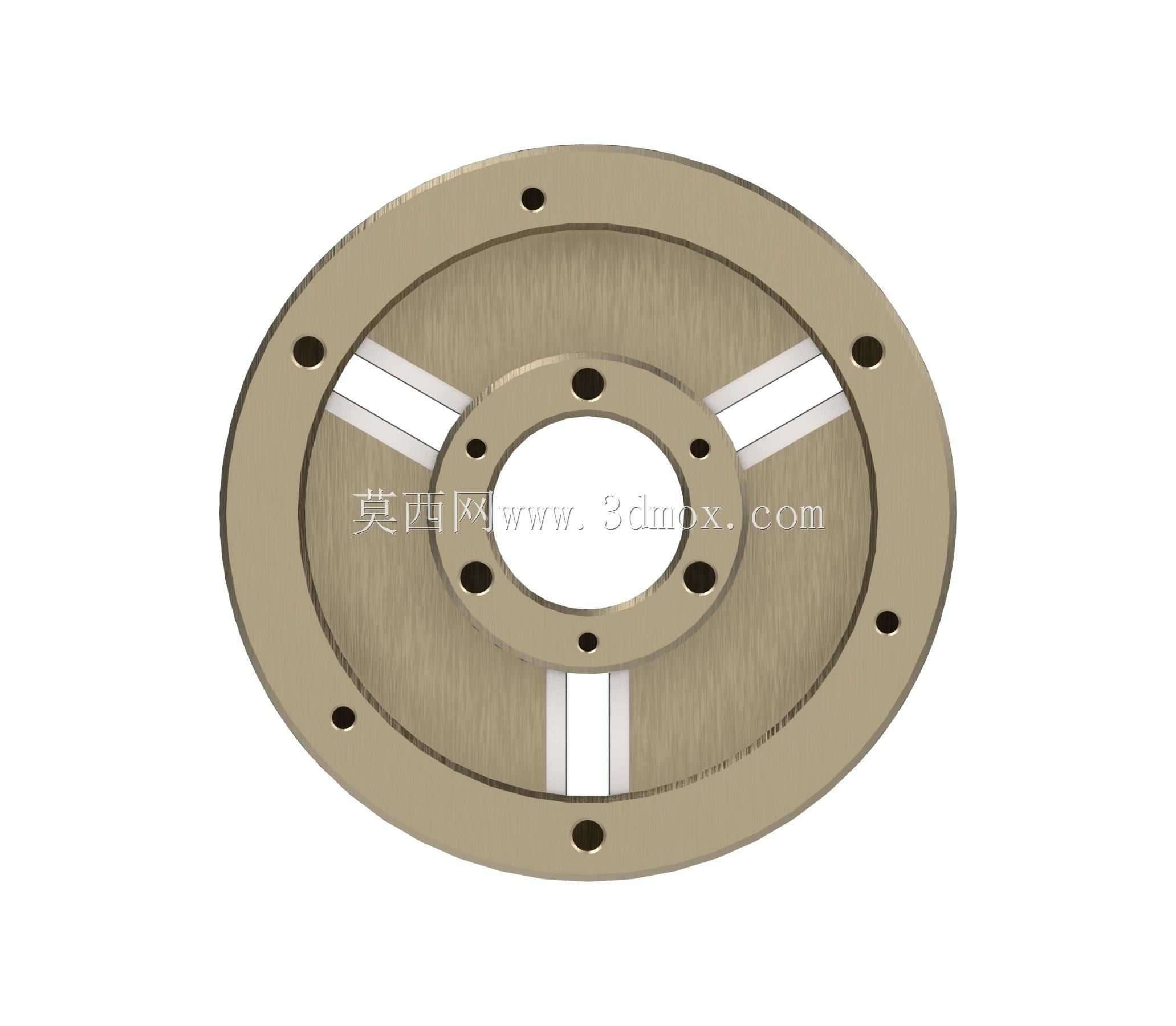

　　这类小型夹持结构常应用在桌面级加工设备、小型检测工位、精密装配台的工件固定环节，适配直径范围较小的轴类、盘类薄壁工件装夹，相比常规大规格卡盘，它的占用空间更小，在排布紧凑的多工位自动化产线里，能大幅缩减单工位的安装占位，给周边的送料、检测、执行机构留出足够的运动余量。从结构逻辑上看，它采用开缝式弹性夹头的变体设计，本体为整料加工的圆柱基体，沿周向均匀开出三条贯通的夹持槽，将夹持端分割为三个独立的弹性夹爪，基体上预留的径向锁紧孔用来穿装锁紧螺钉，当螺钉旋紧时，开槽位置产生可控的弹性形变，带动三个夹爪同步向中心收拢，实现对中心穿装工件的周向均匀夹紧，这种设计的优势在于夹紧力分布均匀，不会让薄壁工件出现局部受力变形的问题，同时三个夹爪的同步收拢特性可以保证工件装夹后的同轴度，适合需要回转加工或者同轴检测的工序使用。

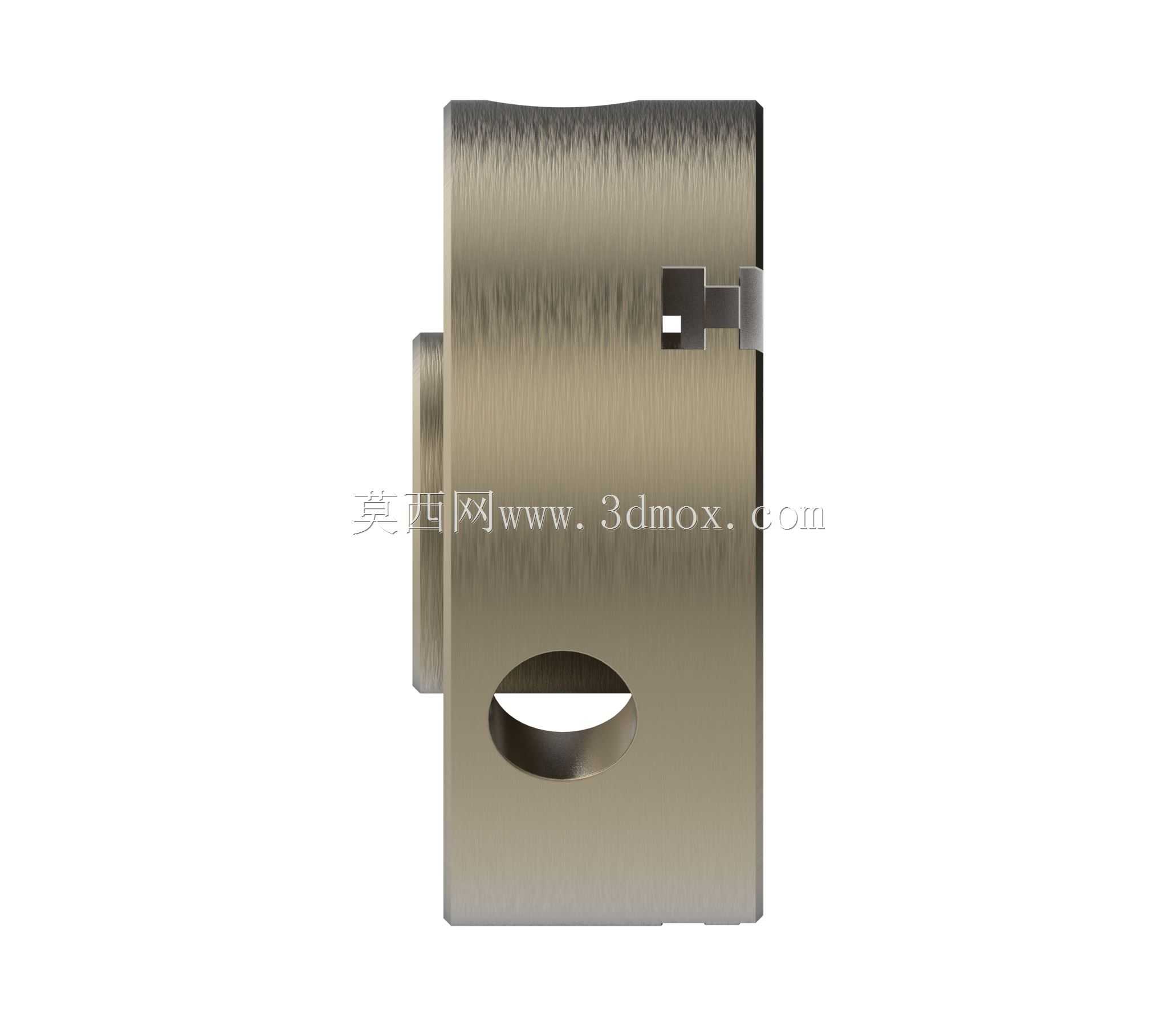

　　设计这类结构的时候，首先要确认夹持的工件直径公差范围，开槽的宽度、深度直接决定了夹爪的形变量和夹持力大小，槽宽过大会导致夹爪刚性不足，加工过程中出现振颤，槽宽过小则弹性形变量不足，无法适配公差带内的工件装夹，甚至会在锁紧时出现应力集中导致基体开裂。基体的外圆尺寸需要匹配安装座的内孔配合公差，一般采用H7/h6的间隙配合，保证安装时的同轴度基准，同时基体轴向的定位台阶要和安装端面贴合，避免装夹后出现轴向窜动。预留的锁紧孔位置要避开夹爪的形变区域，孔的轴线要垂直于基体的圆柱面，保证螺钉锁紧时的受力方向沿径向传递，不会产生偏载力矩导致夹爪形变不均。

　　实际使用中，这类小型夹持结构不需要配套复杂的气动或者液压驱动回路，仅靠手动拧紧螺钉就能实现可靠夹紧，在小批量试制、实验室检测、教学实训设备里应用非常广泛，比如小型台式车床的工件装夹、精密磨床的小零件定位、光学检测设备的样件固定，都能看到这类结构的变体。它的夹持接触面可以根据工件材质做不同的表面处理，夹持金属硬料时可以保留基体的金属接触面，保证夹持刚性，夹持塑料、陶瓷等易刮伤工件时，可以在夹爪内壁粘贴聚氨酯垫层，避免夹伤工件表面。

　　安装边界上，这类结构的轴向总长度较短，不需要预留大的操作空间，锁紧螺钉的操作位置可以根据安装工位的布局调整在基体的任意周向位置，适配不同方向的操作空间，当安装在空间受限的狭小工位时，可以将锁紧孔朝向操作侧，不需要额外预留扳手的回转空间，使用L型内六角扳手就能完成锁紧操作。结构本身没有易损的活动零件，整料加工的基体在正常使用下的寿命很长，不需要频繁维护更换，相比带活动卡爪的自定心卡盘，它的零件数量更少，装配累积误差更小，装夹重复精度更高，适合对装夹一致性要求较高的批量小件加工工序。在做三维建模的时候，要重点关注开槽位置的应力释放结构，槽的末端要加工出工艺止裂孔，避免反复形变时槽根位置出现应力集中导致的裂纹，夹爪的内壁要做微小的倒角处理，方便工件插入时的导向，不会刮伤工件的外表面，锁紧孔的螺纹深度要足够，保证螺钉旋入时的啮合牙数满足锁紧力的要求，不会出现螺纹滑牙的问题。
