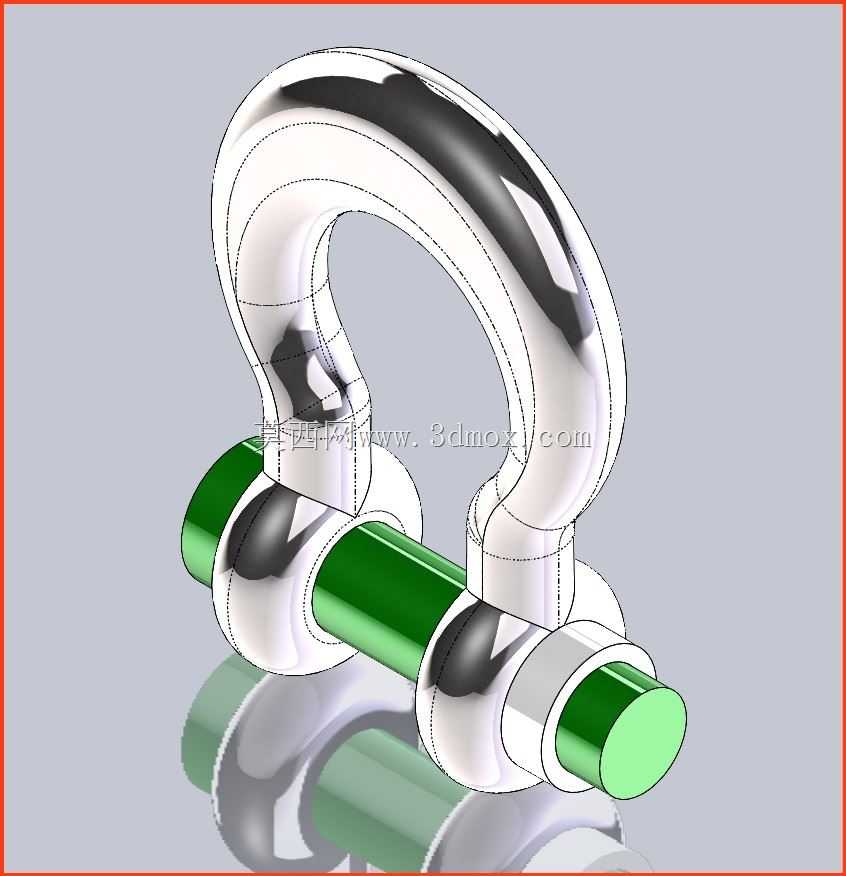

Gunnebo标准绿色销轴弓型卸扣结构设计

　　在起重吊装、索具配套、重型设备移位、船舶系固、钢结构安装这类作业场景里，弓型卸扣是最常用的可拆卸连接件，相比直型卸扣，弓型的环体曲率更大，能适配多根吊索同时挂载的工况，不会因为索具夹角过大造成环体局部应力集中，这次建模的这款绿色别针标准卸扣，参考Gunnebo常规弓型卸扣的成熟结构做参数化还原，重点还原了实际使用里的受力结构和装配细节。

　　从功能特性来看，这款卸扣采用环体加横销的分体式结构，横销为带轴肩的圆柱销轴，一端做了限位台，另一端穿入环体销孔后可以通过别针（也就是开口销）做轴向锁定，避免吊装过程中横销转动或者轴向窜动脱出，相比螺纹旋合的横销结构，这种别针锁定的形式拆装速度更快，适合需要频繁更换索具搭配的作业场景，而且不会因为现场粉尘、锈蚀导致螺纹咬死拆不下来，在港口、矿山这类户外恶劣工况下的适配性更好。环体部分采用大曲率弓型设计，内弧面做了圆滑过渡，没有尖锐棱角，挂载钢丝绳或者吊装带的时候，不会割伤索具的纤维层或者钢丝外层，能有效延长配套索具的使用寿命，环体和横销接触的销孔位置做了同轴度公差约束，建模时特意保留了销孔和销轴的配合间隙，符合实际装配里的间隙配合要求，不会出现过盈装不进去或者间隙过大晃量超标的问题。

　　设计思路上，整个模型完全按照实际受力路径做结构优化，环体的截面是变径椭圆设计，在顶部受拉的最大应力位置截面最粗，往两侧销孔位置逐渐平滑过渡，既保证了额定载荷下的结构强度，又尽可能控制了整体自重，不会给吊装作业增加额外的负载。横销部分做了等强度设计，中间和索具接触的位置做了表面硬化层的结构示意，两端和环体配合的位置粗糙度要求更高，减少转动时的磨损，绿色的销轴表面做了涂装区分，现场作业时可以快速识别横销是否安装到位，避免漏装别针的安全隐患。别针的安装孔位开在横销穿出环体的末端，孔位位置避开了横销的核心受拉截面，不会因为开孔削弱横销的整体强度，别针张开后的两个支脚长度做了差异化设计，安装后弯折支脚就能牢牢卡在环体端面上，不会因为吊装过程中的振动脱落。

　　从外形尺寸和安装边界来看，这款卸扣的环体内宽、内高尺寸按照对应吨位的常规标准做参数化设定，横销的直径和环体耳板的厚度匹配，安装时只需要保证横销能顺利穿过两个耳板的销孔，穿入别针后弯折锁定即可，不需要额外的紧固件。安装边界上需要注意，挂载的吊索夹角不能超过120度，否则环体两侧会承受额外的侧向分力，超出设计载荷范围；横销安装时要保证限位台完全贴紧一侧耳板的端面，别针穿过销孔后必须把两个支脚分开弯折，不能留直头避免脱出。模型里还原了环体和横销的装配间隙，实际选型时可以根据挂载的索具直径、作业额定载荷匹配对应规格的卸扣，安装时要保证横销的受力方向和吊装拉力方向一致，不能横向受拉，否则会造成耳板变形或者横销剪切断裂。

　　建模过程中对所有的圆角过渡都做了还原，没有出现直角应力集中的结构，所有配合面的公差都按照机械设计的常规配合要求做了预留，不管是做索具配套的结构仿真，还是做吊装方案的装配模拟，这个模型都能直接复用，不需要再做结构上的调整。相比市面上很多简化的卸扣模型，这个模型还原了别针锁定的细节、横销的轴肩限位、环体的变截面设计，和实际工业用的卸扣结构完全一致，不会出现和实物装配对不上的问题。
