带孔L型立式铰接安装支座结构

　　该零件属于小型设备铰接安装类支座构件，常见于轻工自动化设备、小型实验台架、3D打印DIY设备的运动副连接位置，主要承担两个部件之间的铰接支撑、载荷传递以及转动自由度约束的作用，区别于固定式安装支座，这类带铰接孔的立式支座可以允许被连接件在一定角度范围内完成摆动动作，适配需要小幅度转动调整的机构连接需求，比如小型连杆机构的固定端、传感器角度调整支架、小型料仓的开合挡板支撑座等场景都能见到同类结构的应用。

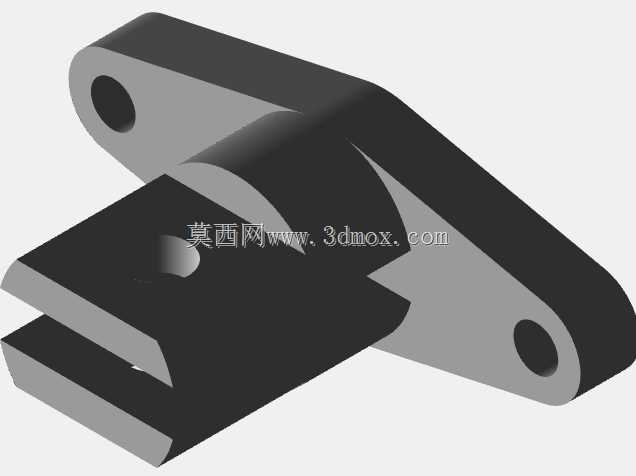

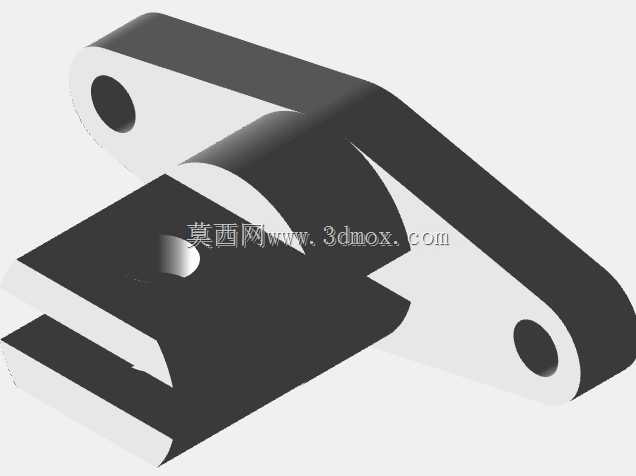

　　从结构设计逻辑来看，整个零件采用一体化成型思路，底部为带两个安装沉孔的三角形安装底板，底板的轮廓做了圆弧过渡处理，既避免了尖锐棱角带来的安装划伤风险，也能在同等耗材用量下提升底板的抗弯折能力，两个安装孔分别布置在底板的两个远端位置，安装时可以穿过螺栓将整个支座固定在设备的安装基面之上，孔位的间距经过合理排布，能保证固定后支座不会出现绕安装点的偏转晃动，安装孔采用沉孔设计，可以让螺栓头完全沉入板面以下，不会突出底板底面影响安装贴合度，也避免螺栓头外露和其他运动部件发生干涉。

　　底板上方垂直设置了两块平行的立式支撑板，两块板之间预留了均匀的间隙，这个间隙是用来容纳被铰接的零部件的，比如连杆的端头、摆动臂的连接端都可以插入这个间隙内，再通过销轴穿过两块立板以及中间连接件的孔位完成铰接装配。立板上的铰接孔为同轴等径设计，加工时需要保证两孔的同轴度公差，否则会出现销轴穿入困难、转动卡滞的问题，孔的内壁没有额外设置轴套槽，属于轻载工况下的直接铰接结构，适合载荷不大、转动频率不高的应用场景，如果后续需要提升耐磨性能，也可以在孔内压入铜套或者自润滑衬套，不需要改动整体结构就能完成性能升级。

　　立板和底板的连接位置做了圆弧过渡加强处理，没有采用直角直连的结构，这种设计可以大幅降低连接位置的应力集中系数，在承受侧向摆动载荷的时候，不会因为应力集中在转角位置出现开裂失效的问题，尤其是采用3D打印工艺制作该零件的时候，圆弧过渡的结构能让打印层之间的结合力传递更顺畅，避免直角位置出现层间剥离的问题。整个零件的外形没有多余的装饰性结构，所有轮廓都是为了实现安装、支撑、铰接的功能而设置，整体结构紧凑，占用安装空间小，立式结构的设计让铰接点的高度高于安装基面，给被连接件的摆动预留了足够的空间，不会出现摆动过程中连接件和安装基面发生碰撞的问题。

　　从安装边界来看，底板的整体长度和宽度都控制在较小的范围内，适合在设备内部空间局促的位置安装使用，立板的高度决定了铰接点的中心高，这个尺寸是根据被连接件的摆动半径来确定的，保证被连接件在最大摆动角度下，其最低点和安装基面之间保留足够的安全间隙。两块立板之间的间隙宽度决定了可以适配的被连接件端头厚度，间隙尺寸略大于常规小型连杆的端头厚度，装配时可以在间隙内添加薄垫片来调整间隙量，避免铰接出现轴向窜动。铰接孔的直径和常用的小型销轴尺寸匹配，不需要额外定制销轴就能完成装配，降低了配件采购的成本。

　　在实际应用中，这类支座的载荷承受方向主要是垂直于立板平面的侧向力，以及沿着销轴径向的压力，因此在设计时立板的厚度经过了合理核算，既不会因为板厚过大造成材料浪费、整体重量增加，也不会因为板厚不足导致受载后立板出现变形、铰接孔错位的问题。底板的厚度也根据整体的载荷等级做了匹配，保证螺栓拧紧后底板不会出现翘曲变形，能够和安装基面完全贴合，保证安装的稳定性。整个零件的所有棱边都做了微小的倒角处理，去除了加工或者打印过程中产生的毛刺，装配时不会划伤操作人员，也不会在和其他零件接触的时候刮伤配合件的表面。

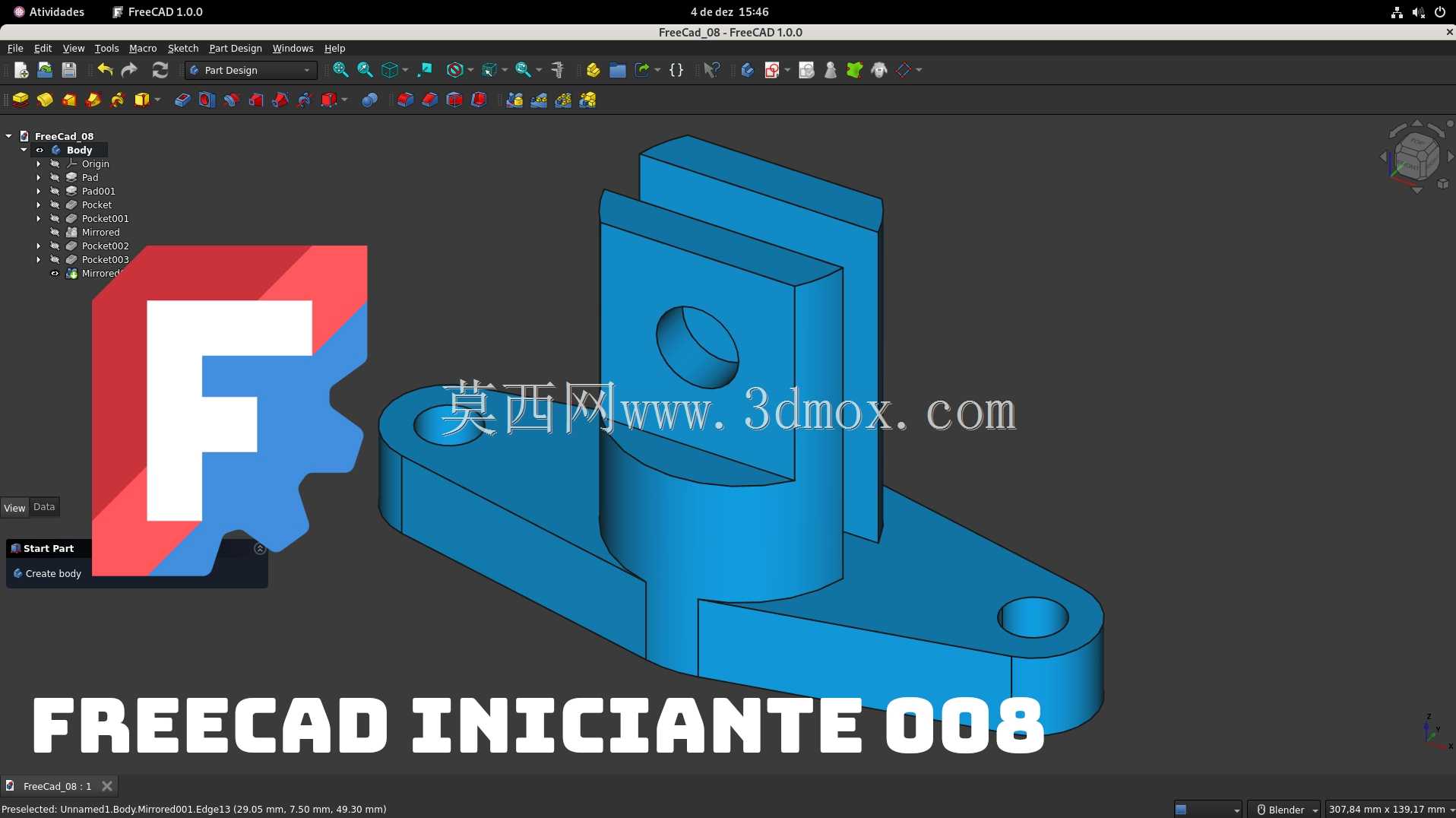

　　对于三维建模从业者来说，这类零件是练习基础特征建模、装配公差配合、结构强度校核的典型案例，建模过程中需要重点关注两个铰接孔的同轴度约束、安装孔的位置度约束、过渡圆角的参数设置，还要考虑不同加工工艺下的结构合理性，比如采用机加工方式制作时，要保证刀具可以顺利加工到所有型腔位置，采用3D打印制作时，要考虑悬空位置的支撑添加是否方便，尽量减少不必要的支撑结构，降低后处理的工作量。在实际选型使用时，需要根据实际承受的载荷大小、摆动频率、工作环境温度等因素选择合适的制作材料，轻载常温场景下可以采用PLA、ABS等3D打印材料制作，载荷稍大的场景可以采用铝合金机加工制作，有耐腐蚀需求的场景也可以采用不锈钢材质加工，整个结构的适应性较强，只需要简单调整尺寸参数就能适配不同的安装需求。
