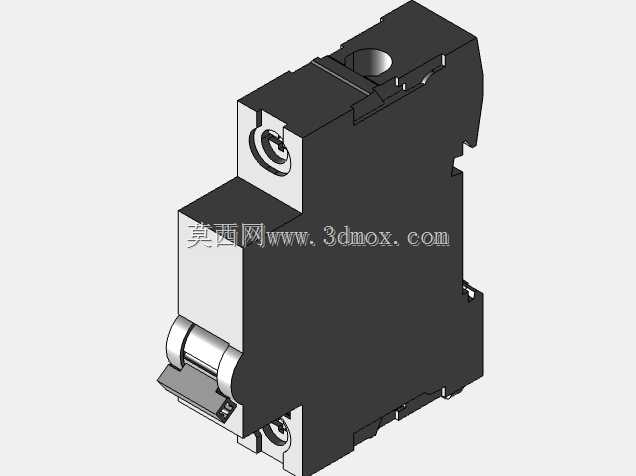

施耐德单极直流微型断路器结构模型

　　在低压直流配电系统的终端保护环节，单极微型断路器是用量最大的保护器件之一，这款对应施耐德Multi9系列C60H-DC的1P规格断路器，主要面向直流回路的过载与短路保护场景，常见于光伏汇流侧、通信基站直流供电屏、工业控制直流电源回路、储能系统直流支路等对直流分断能力有明确要求的场合，和交流微型断路器不同，直流回路不存在自然过零点，灭弧结构的设计直接决定分断可靠性，这款产品的结构设计完全围绕直流灭弧的核心需求展开。

　　从实际安装适配性来看，这款1P规格的断路器采用标准DIN导轨安装结构，宽度对应1个标准模数单元，也就是18mm的安装位宽度，整体深度和高度完全匹配常规终端配电柜的安装空间边界，进线端和出线端的接线端子位置预留了足够的导线弯折空间，适配1-16平方毫米的铜导线压接，端子的压线结构采用框式压接设计，能避免单股硬线或多股软线压接时的线芯散丝问题，安装时只需将器件背部的卡扣卡入35mm标准DIN导轨，听到卡扣锁止的声响即可完成固定，拆卸时用一字螺丝刀撬动底部的解锁卡扣即可快速取下，完全适配现有配电柜的安装工艺，不需要额外定制安装支架。

　　从功能特性来看，这款断路器额定电流为10A，脱扣曲线为C型，针对常规感性、阻性混合的直流负载做了脱扣特性匹配，5kA的分断能力能覆盖大部分终端直流支路的短路电流水平，UL1077和IEC/EN60947-2的双标准适配，也让它能满足出口设备、外资项目的器件选型要求。操作机构的设计上，手柄的操作力矩经过调校，手动分合闸的反馈清晰，手柄位置的合分指示明确，不会出现模棱两可的中间位置，方便运维人员快速判断回路通断状态。从三维建模的还原度来看，模型完整复现了产品的所有外部结构细节：包括顶部的手柄操作位、进出线端的端子防护挡板、侧面的散热槽结构、背部的导轨卡扣结构、前端的产品标识刻印位，甚至灭弧室对应的外部排气缝隙都做了准确还原，对于做配电柜三维布局的工程师来说，这个模型可以直接导入装配体，用来校验柜内的器件排布间隙、接线空间预留、母排走向干涉问题，不需要再手动测绘器件尺寸，能大幅缩短配电柜体的三维设计周期。

　　很多工程师在做直流柜布局时容易忽略直流断路器和交流断路器的外形差异，虽然两者模数宽度一致，但直流断路器的灭弧室长度更长，端子的接线方向、挡板位置都有区别，如果误用交流断路器的三维模型做布局，很容易出现后期实际装配时端子和母排干涉、导线弯折半径不足的问题，这款精准还原的模型就能完全规避这类设计误差。另外模型的结构细节也能用来做装配工艺的模拟，比如校验端子接线时螺丝刀的操作空间是否足够，柜内走线时导线和断路器本体的安全间隙是否满足规范要求，相邻器件之间的爬电距离是否符合直流系统的绝缘要求，这些细节在前期三维布局阶段校验到位，就能避免后期生产装配时的现场整改，减少不必要的返工。从器件本身的设计思路来看，这款直流微型断路器的外壳采用高阻燃等级的热固性塑料材质，模型上也还原了外壳的拼接缝隙、卡扣装配位，能直观看到上下壳的配合结构，对于想要理解微型断路器内部装配逻辑的结构工程师来说，外部结构的准确还原也能为内部灭弧室、脱扣机构的建模提供准确的尺寸基准。
