法兰连接式流体管路瓣膜检查装置结构

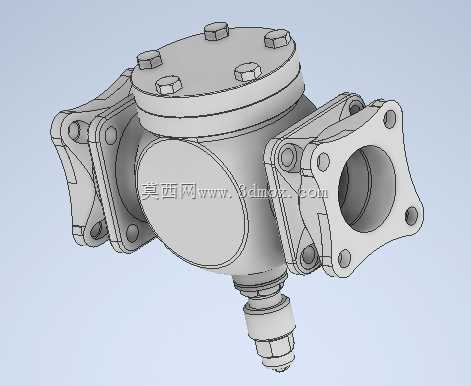

　　从结构设计逻辑来看，该装置采用对称式双侧法兰对接结构，两侧法兰均设置6个均布的螺栓安装孔，适配同公称通径的国标管路法兰，安装时无需额外加工转接件，可直接与现有管线的法兰端面对接，法兰端面预留有密封槽安装位，可适配耐油橡胶、石棉垫、金属缠绕垫等多种密封件，满足不同压力等级、不同介质属性的管路密封要求。装置顶部采用快开式压盖结构，压盖与主体腔体通过6颗均布的外六角螺栓紧固，压盖与腔体之间设置密封胶圈，日常运维时只需拆卸顶部压盖的紧固螺栓，即可直接观测腔体内部瓣膜构件的磨损情况、密封面贴合状态，无需将整个装置从管线上拆卸下来，大幅缩短检查作业的耗时。在工业流体输送管网的运维与生产环节，管路通断状态、内部瓣膜构件的密封性与动作可靠性直接决定整套输送系统的运行稳定性，这类带多向法兰接口的瓣膜检查结构，主要应用在石化输油管路、市政供水主干线、工业循环冷却水管网、化工介质输送管线的节点位置，承担管路内部瓣膜构件的在位检查、状态观测以及临时截流的功能，无需对整段管线做截断排空作业，就能完成核心密封构件的状态核验，大幅降低管网运维的停机成本与介质损耗。

　　装置底部设置的引出接头为外螺纹连接结构，可根据现场需求接入压力检测表、取样管路或者排空阀，在做瓣膜检查作业时，可通过底部接头排空腔体内部残留的带压介质，避免拆卸压盖时介质喷溅引发安全隐患，也可通过该接头实时监测腔体内部的介质压力，判断瓣膜是否存在内漏情况。从安装边界来看，该装置主体为近似球形的腔体结构，双侧法兰端面的间距、顶部压盖的操作空间、底部接头的安装预留尺寸都做了适配性优化，在管线布置时，只需在对接位置预留出对应长度的安装段，同时在装置顶部留出足够的螺栓拆装空间、底部留出接头操作空间即可完成部署，无需对原有管线的走向做大幅调整。

　　装置的腔体内部流道做了圆弧过渡处理，没有直角突变结构，介质流经时的流阻更小，不会在腔体内部形成介质淤积死角，适合输送带有微小固体颗粒的流体介质，减少颗粒对瓣膜密封面的冲刷磨损。在功能设计上，该装置的腔体内部预留了瓣膜构件的安装定位槽，瓣膜可绕固定转轴做小角度摆动，当管路内部介质正向流动时，瓣膜在介质压力作用下自动开启，介质可顺畅通过腔体；当介质出现反向流动趋势时，瓣膜在反向压力与自身重力作用下快速贴合密封面，实现管路的自动截流，避免介质倒流引发的设备损坏、计量失准等问题。

　　而顶部快开压盖的设计，正是为了方便运维人员定期检查瓣膜的密封面磨损情况、转轴卡滞问题，当瓣膜出现密封面划伤、转轴锈蚀等故障时，可直接通过顶部开口更换内部瓣膜构件，无需切割管线、拆卸整个阀体，大幅降低运维的配件成本与人工成本。在实际选型应用中，该结构可根据输送介质的腐蚀性、管路工作压力，选择铸铁、铸钢、不锈钢等不同的主体材质，法兰的公称通径、压力等级也可根据现场管线的参数做适配调整，底部的外螺纹接头也可根据现场的检测、取样需求更换不同规格的转接件，适配不同场景的运维需求。相较于传统的管式止回阀，这种带检查开口的瓣膜结构，把止回功能与运维检查功能整合到同一个腔体上，减少了管线上的法兰对接节点，也就减少了潜在的密封泄漏点，同时让日常的瓣膜状态检查作业变得更加简便，不需要把整个阀门从管线上拆下来就能完成故障排查与易损件更换，尤其适合在长距离输送管线、高空布置管线、不易拆装的管段上使用，能够有效降低管网运维的作业难度与安全风险。
