汽车转子盘式制动总成结构设计

　　从实际装车的功能逻辑来看，这套部件承担着将车辆动能转化为热能散出的核心作用：当制动分泵推动刹车片夹紧转子盘面时，接触面产生的摩擦力会阻碍车轮转动，实现车辆减速或驻车，因此整个结构的刚性、散热能力、安装同轴度直接决定了制动系统的可靠性与使用寿命。设计过程中首先要明确安装边界：转子中心的定位止口需要与轮毂轴承的配合轴径完全匹配，端面的螺栓孔位要和轮毂法兰的安装孔一一对应，保证装配后转子的端面跳动量控制在0.05mm以内，避免制动时出现方向盘抖动、刹车片偏磨的问题。在乘用车与轻型商用车的底盘制动系统开发中，转子盘式制动器是当前主流的行车制动执行部件，相比传统鼓式制动器，其散热效率更高、热衰退抗性更强、制动响应线性度更好，广泛适配从家用A级车到中型SUV的各类量产车型，也常被用于改装车领域的制动性能升级场景。这套三维结构完整覆盖了轮毂连接段、制动转子本体、安装定位接口三大核心模块，完全按照量产车底盘装配的实际边界做结构还原，没有做简化处理，能直接用于制动系统的匹配校核、运动干涉验证以及新车型的底盘部件选型参考。

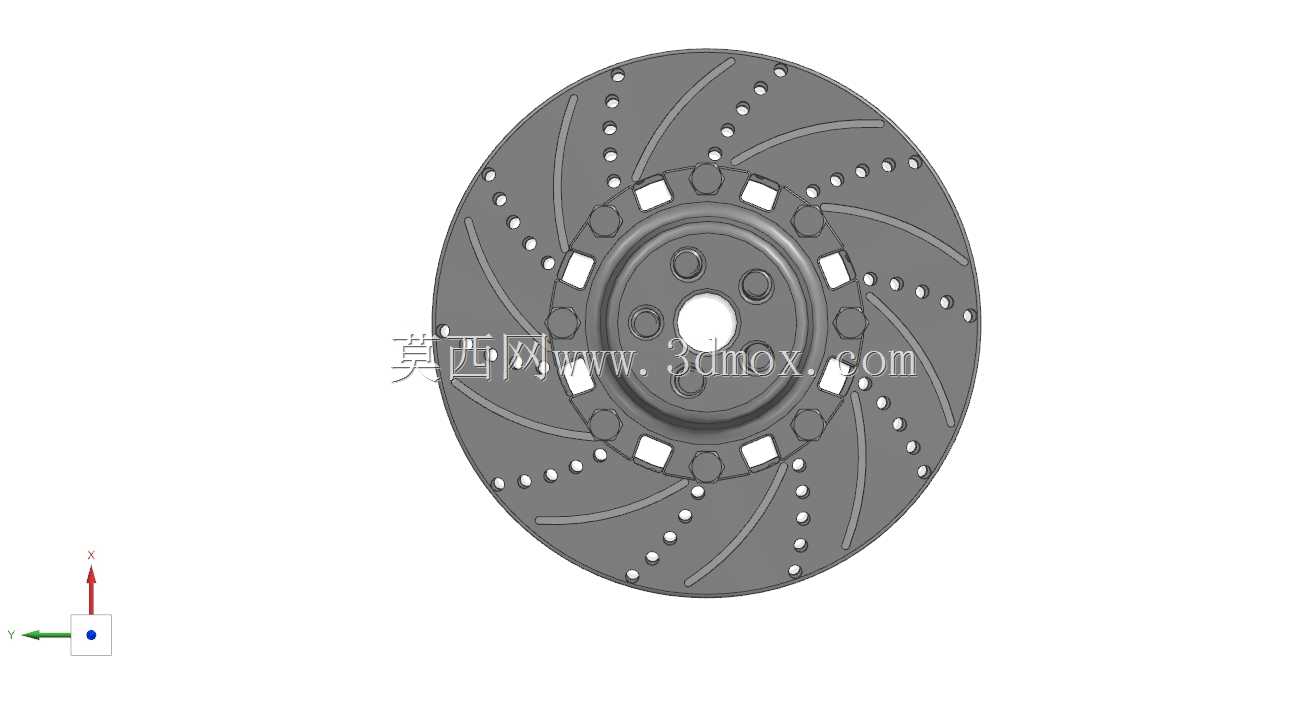

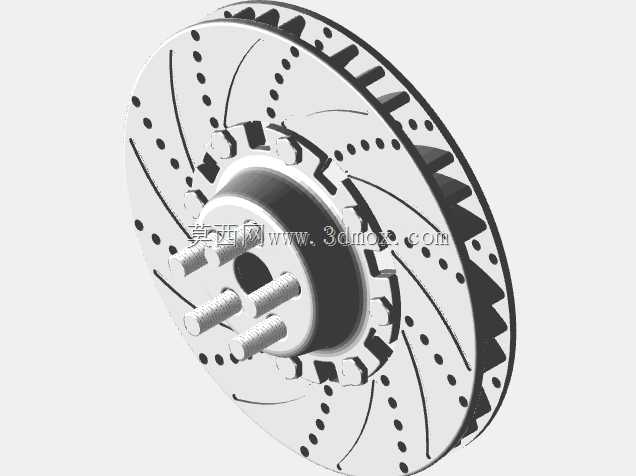

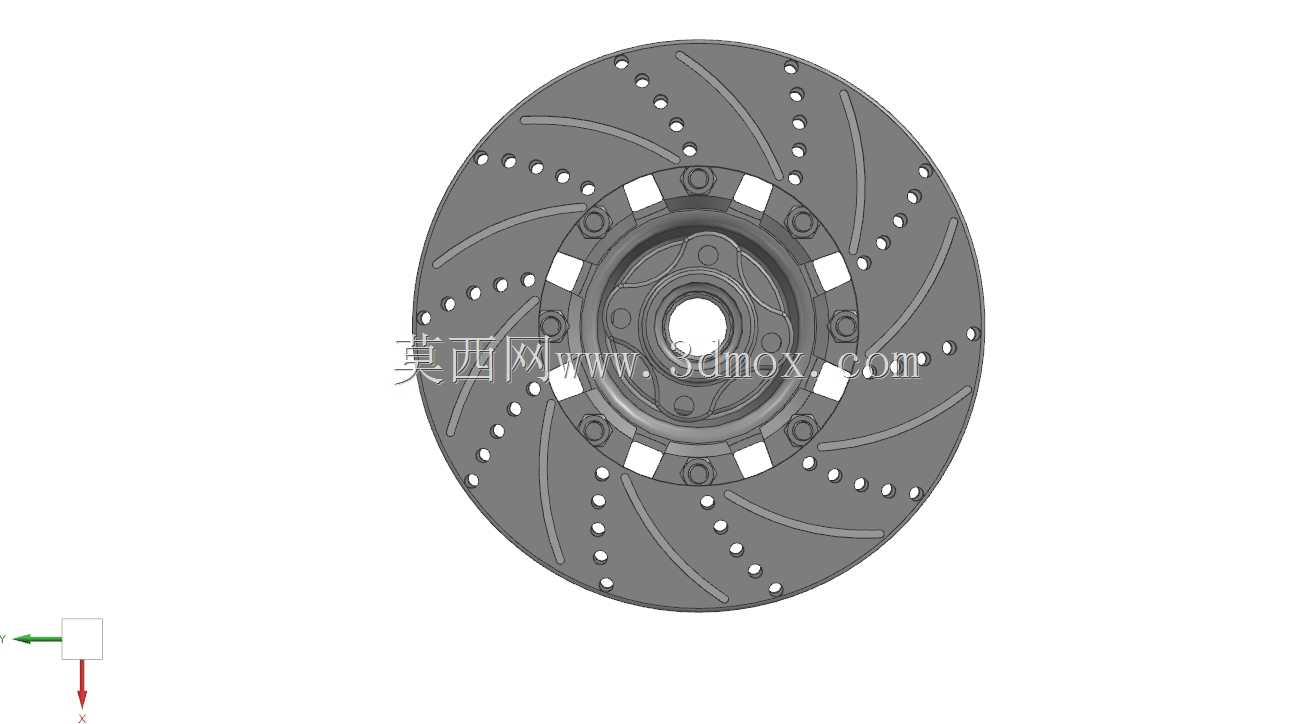

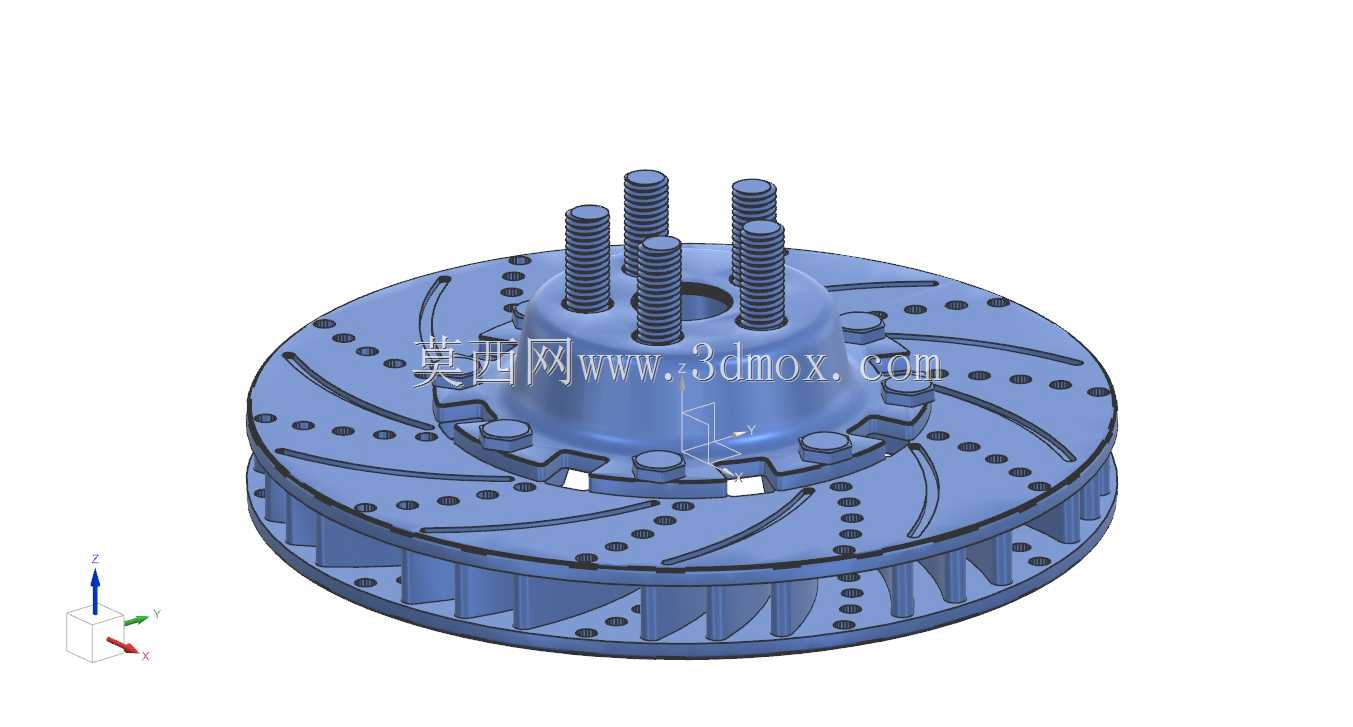

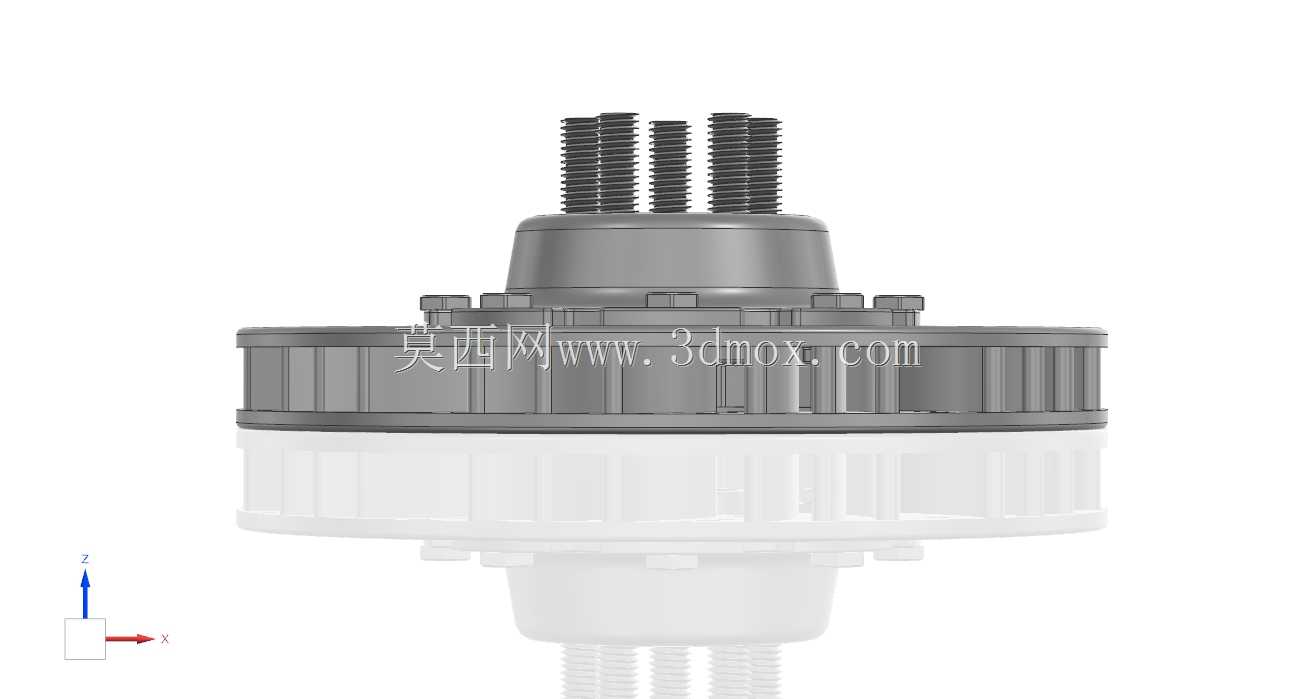

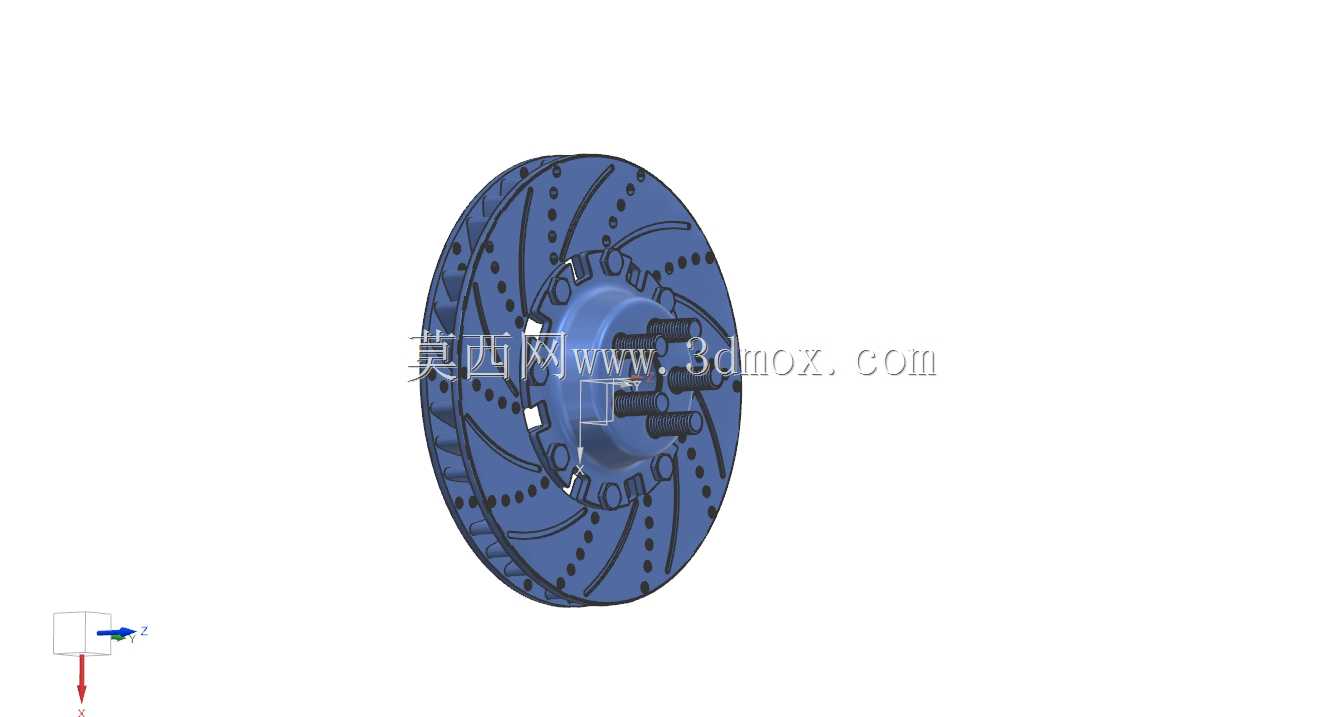

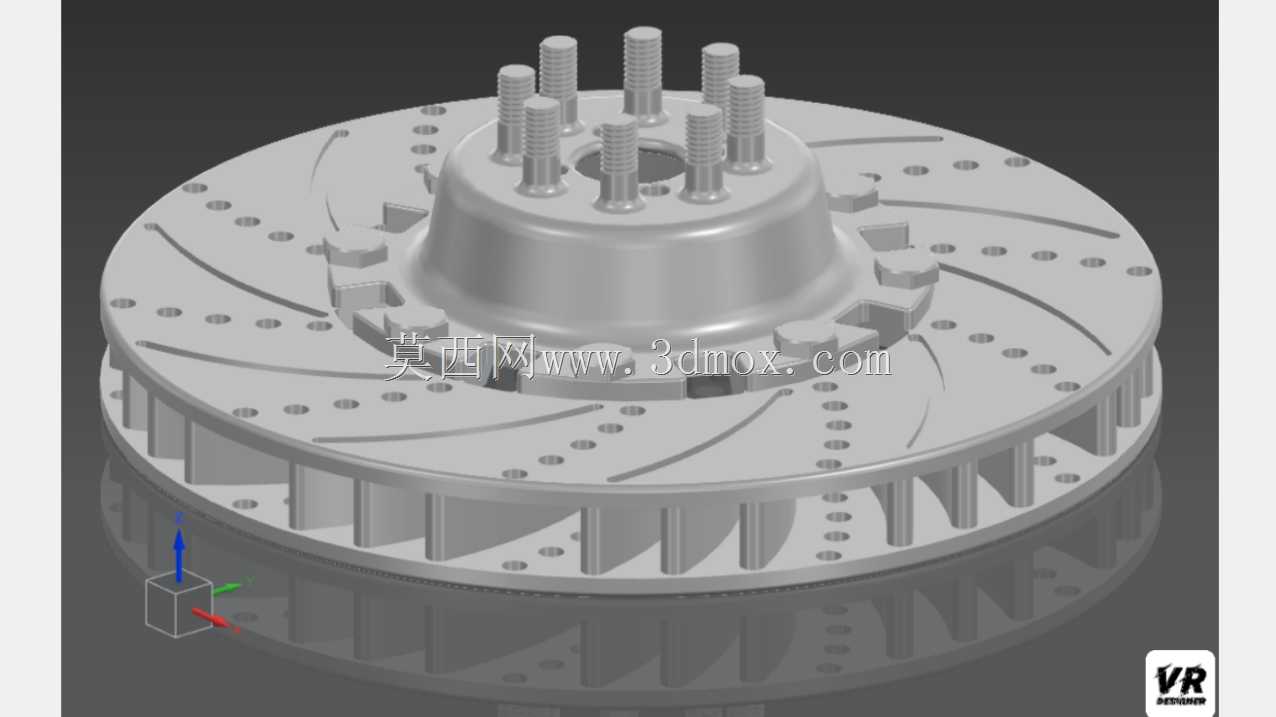

　　转子盘面采用通风式结构，内部沿周向均匀布置36条径向散热筋，车辆行驶时气流会从转子内圈进入，顺着散热筋从外圈甩出，带走制动过程中产生的大量热量，避免长时间制动时盘面温度过高导致摩擦系数下降；盘面沿周向加工的多组交叉划线与小孔，一方面可以刮除刹车片表面的磨屑，避免磨屑在接触面形成光滑层降低摩擦效率，另一方面也能在雨天行驶时快速排走盘面水膜，缩短湿滑路面的制动距离。轮毂连接段采用阶梯式凸台结构，中心的安装座预留了ABS齿圈的安装位置，可适配带防抱死功能的制动系统，凸台周边的螺栓柱按照整车轴荷参数做了等强度设计，螺栓分布圆直径与常见的五孔乘用车轮毂规格匹配，不需要额外做转接结构就能直接适配标准轮毂。

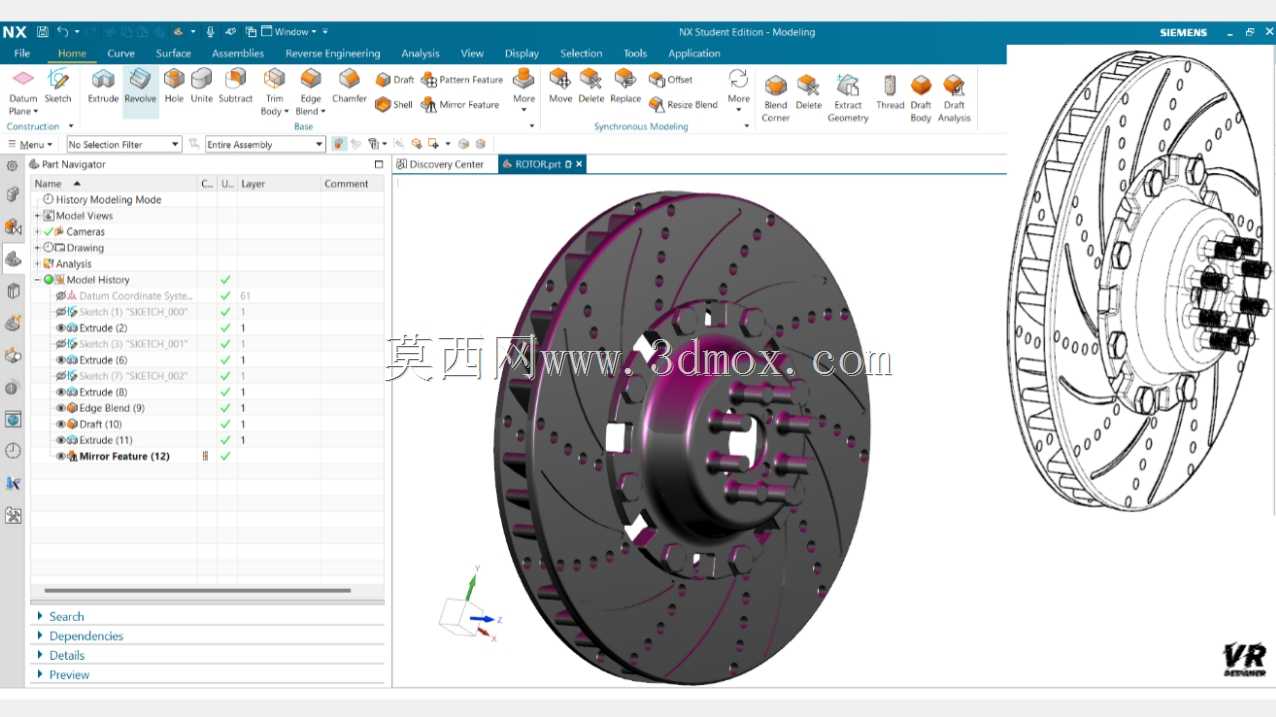

　　结构细节上，转子的外边缘做了小尺寸倒角处理，避免装配和运输过程中出现磕碰缺口导致应力集中；盘面与中心安装座的过渡段采用大圆弧过渡，减少制动时热胀冷缩产生的应力集中，降低盘面开裂的风险；散热筋的厚度从内圈到外圈做了渐变处理，在保证散热面积的同时提升了转子整体的抗扭刚性，能承受紧急制动时的大扭矩冲击。实际建模过程中需要重点关注几个配合公差：中心定位止口与轮毂轴的配合采用H7/k6的过渡配合，保证装配后同轴度符合要求；螺栓孔的位置度公差控制在0.1mm以内，避免装配时出现螺栓无法穿入的问题；转子两个摩擦面的平行度公差不超过0.03mm，保证刹车片与盘面能完全贴合，避免出现局部压力过大导致的刹车片异常磨损。

　　从应用场景拓展来看，这套结构的参数可以根据不同车型的整备质量做等比例缩放：整备质量1.5吨以下的家用车型可以适当减小转子直径与厚度，降低簧下质量提升操控响应；整备质量2吨以上的中大型SUV则需要加大转子直径、增加散热筋数量，提升热容量满足连续制动的散热需求。需要注意的是，转子的安装面必须与轮毂法兰端面完全贴合，装配前要清理干净接触面的锈迹、泥沙，避免装配后转子出现偏摆；通风道的设计要顺着车辆行驶时的气流方向，不能出现反向的结构阻挡气流进出，否则会大幅降低散热效率，引发连续制动时的热衰退问题。
