汽车盘式制动刹车卡钳结构设计

　　在乘用车辆、两轮摩托以及运动自行车的盘式制动系统中，制动卡钳是直接决定制动效能与行驶安全的核心执行部件，其结构设计的合理性直接关联制动响应速度、制动力矩均匀性以及长时间工作的可靠性。日常道路行驶中频繁的点刹、长下坡路段的持续制动、紧急工况下的全力制动，都对卡钳的结构强度、活塞运动平顺性、刹车片贴合精度提出了极高要求，任何细微的结构设计偏差都可能导致制动跑偏、刹车片偏磨、制动热衰退过快等实际问题。

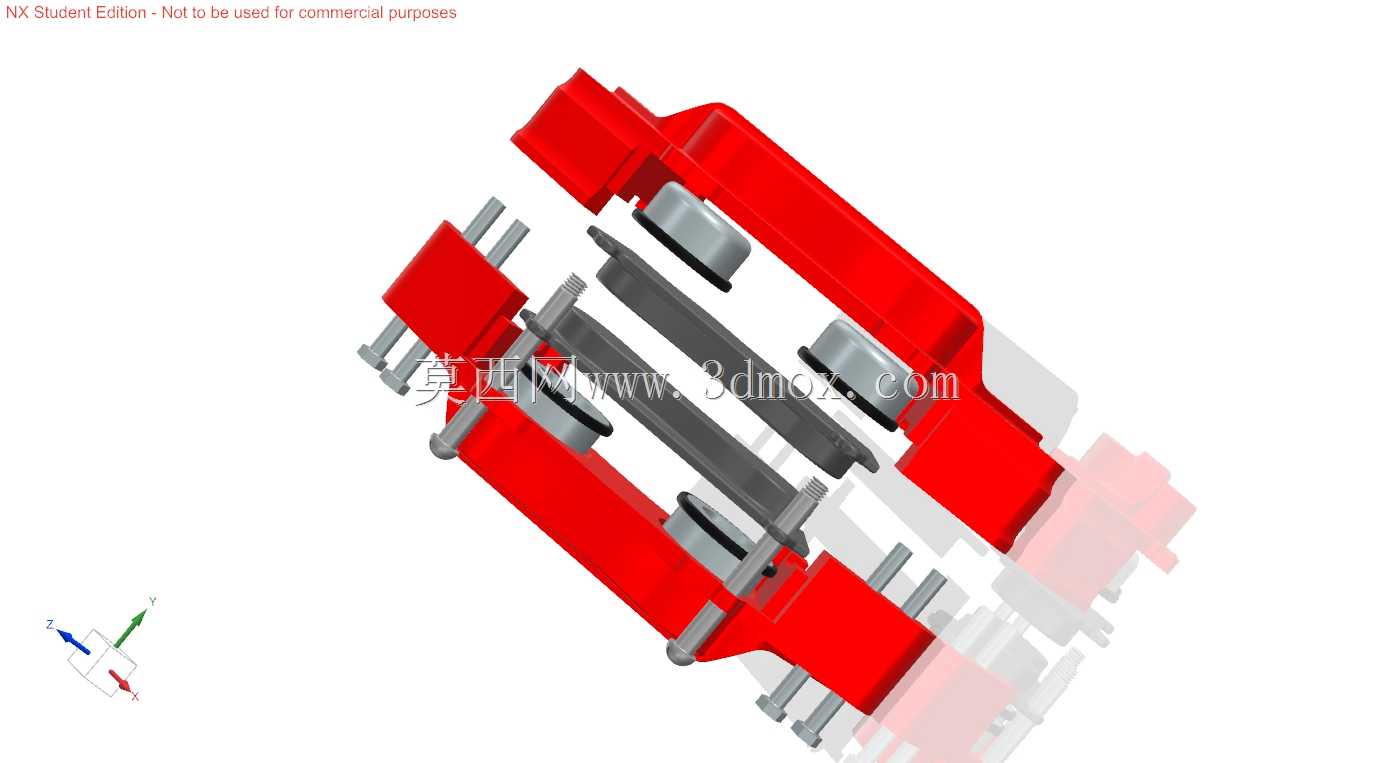

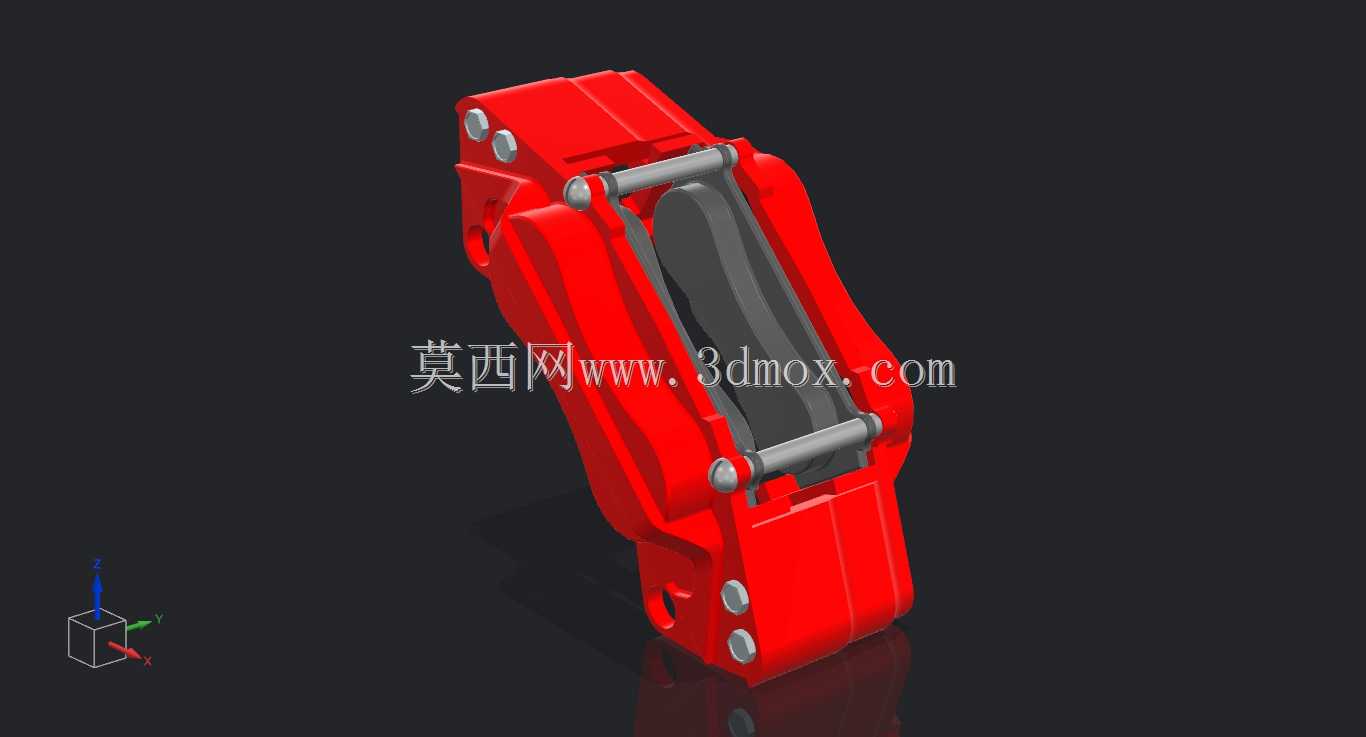

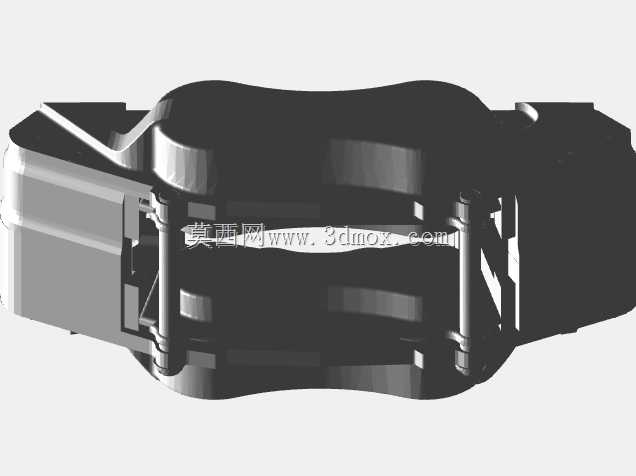

　　从功能实现逻辑来看，这套卡钳采用浮动式结构设计，主体为高强度铸造成型的钳体，内部集成了活塞腔、刹车片导向槽、安装支架接口、放气螺钉安装位以及滑动销配合结构。活塞腔作为制动力的输出载体，在液压油压力作用下推动活塞将内侧刹车片压紧在制动盘端面，同时钳体沿滑动销反向滑移，带动外侧刹车片同步压向制动盘，通过两侧刹车片对制动盘的夹紧摩擦力，将车辆的动能转化为摩擦热能实现减速。设计过程中需要严格控制活塞腔的内径公差与内壁粗糙度，保证活塞运动过程中无卡滞，同时配合密封圈的变形回弹特性实现制动间隙的自动调整，避免制动拖滞或者踏板行程过大的问题。

　　刹车片导向槽的结构设计需要保证刹车片在制动过程中能够平顺滑移，同时限制刹车片的横向窜动量，槽体的平行度公差需要控制在合理范围内，避免刹车片出现偏斜导致局部接触压力过大，引发制动抖动或者异响。安装支架作为卡钳与转向节（或车架）的连接载体，其安装孔位的位置度、连接面的平面度直接决定卡钳与制动盘的相对位置精度，设计时需要预留足够的安装调整余量，保证制动盘在两片刹车片之间的居中位置，避免出现单侧刹车片过度磨损的问题。放气螺钉的安装位置设置在卡钳腔体的最高处，能够在制动系统加注制动液时彻底排出腔体内的空气，避免空气压缩性导致的制动踏板绵软，保证制动响应的直接性。滑动销作为浮动卡钳的运动导向部件，其表面需要做耐磨处理，配合防尘套结构避免泥水、粉尘进入销孔导致卡滞，保证卡钳在全生命周期内的滑移顺畅。

　　从安装边界来看，这套卡钳的外形轮廓需要匹配对应尺寸的制动盘直径与厚度，钳体内腔需要预留足够的刹车片磨损行程空间，避免刹车片磨损到极限位置后活塞脱出腔体。安装孔的跨距、连接螺栓的规格需要匹配对应车型的转向节安装接口，同时需要预留足够的间隙避开轮毂、转向拉杆等周边部件，在车轮转向跳动过程中不会出现运动干涉。卡钳的进油口位置需要匹配整车制动管路的走向，避免管路出现过度弯折影响制动液流通。在实际建模过程中，需要重点校核钳体在最大制动压力下的结构强度，避免高压下钳体出现过大变形导致制动力损失，同时需要合理分布加强筋结构，在保证强度的前提下控制卡钳整体重量，降低簧下质量提升车辆操控性能。针对制动过程中产生的大量摩擦热，钳体的散热结构设计也需要纳入考量，合理的外形结构能够加快空气流通，带走制动产生的热量，降低制动液高温气化的风险，提升连续制动工况下的稳定性。
