Solidworks设计C形螺旋压紧夹具结构

　　日常机加工、装配、维修场景里，C形夹是出镜率极高的手动压紧工装，不管是小零件粘接时的临时固定，还是钣金件划线、钻孔时的工件夹持，亦或是多零件粘接固化时的保压作业，都能看到这类夹具的身影。和台虎钳这类固定安装的夹持工具不同，C形夹本身没有固定安装基座，可灵活移动到不同作业场景使用，开口范围可通过螺杆调节，能适配不同厚度的工件夹持需求，在小批量零件加工、现场设备维修、木工拼接、五金装配等场景中，是一线操作工人常备的辅助工装。

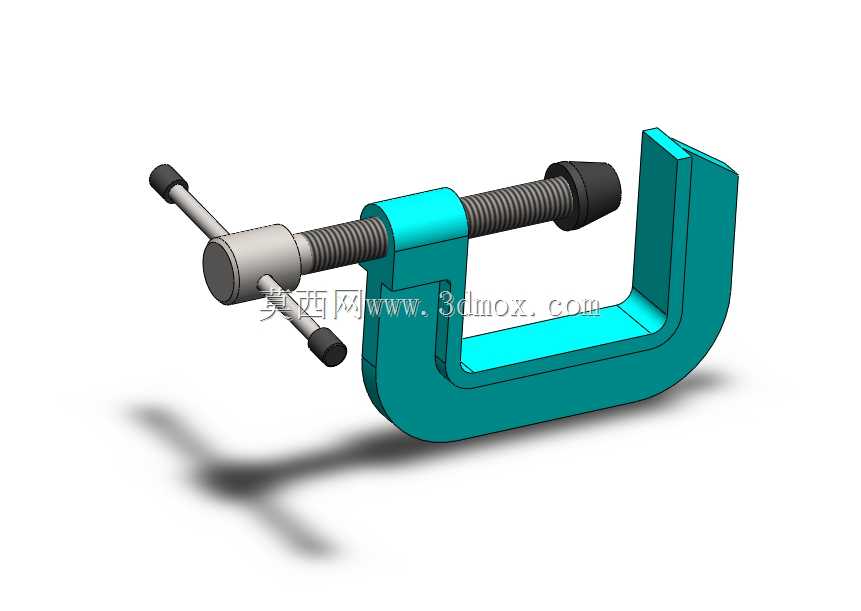

　　这款C形夹的整体结构采用C形一体式框架作为主体承载结构，框架截面做了等强度优化，在螺杆轴线方向的受力路径上，框架内侧做了圆弧过渡处理，避免应力集中导致的框架变形或断裂，夹持作业时，夹紧力通过C形框架的开口两端传递到工件表面，框架的开口深度决定了可夹持工件的边缘伸入距离，常规手动C形夹的开口深度通常在50mm到150mm区间，这款模型的开口深度适配中小型零件的夹持需求，可满足大部分日常工装夹持的边界要求。

　　压紧执行部分采用梯形螺纹传动结构，梯形螺纹的牙型角为30度，传动效率适中，具备良好的自锁性能，当施加在手柄上的外力撤除后，螺杆不会因为工件的反作用力自行回退，能持续保持稳定的夹紧力，避免夹持松动。螺杆前端设置了可自由转动的压头，压头与螺杆端部采用间隙配合，夹紧过程中压头可随工件表面自适应微调角度，不会因为螺杆转动带动工件移位，同时压头端面做了平面处理，增大与工件的接触面积，降低单位面积压强，避免夹伤工件表面。螺杆尾端连接T型转动手柄，手柄两端设置了防滑握头，操作人员可通过转动手柄带动螺杆轴向进给，手动施加的扭矩通过螺纹放大后转化为足够的夹紧力，满足常规夹持作业的力值需求。

　　从设计逻辑来看，这款C形夹的建模过程完全遵循实际加工工艺顺序，首先绘制C形框架的截面草图，通过拉伸特征生成主体框架，之后对框架的受力拐角处做圆角处理，降低应力集中系数；螺杆部分采用螺旋扫描特征生成梯形螺纹，螺纹参数符合普通传动螺纹的国标规范，保证螺纹传动的配合精度；压头与螺杆的配合处设置了轴向限位结构，保证压头可自由转动但不会从螺杆端部脱落；手柄与螺杆尾端采用过盈配合连接，建模时预留了合理的配合公差，符合实际装配的工艺要求。

　　实际使用过程中，这类C形夹的夹持力可通过手柄的转动圈数进行粗略控制，针对不同材质的工件可调整夹紧力度，比如夹持木质、塑料等软质工件时，无需施加过大的夹紧力，避免工件变形；夹持金属工件进行钻孔、打磨作业时，可适当增大夹紧力，保证工件在加工过程中不会发生位移。和快速夹具相比，螺旋式C形夹的夹紧行程更大，可适配更大厚度范围的工件，同时结构简单，故障率极低，日常维护仅需定期在螺纹部位涂抹润滑脂，保证螺纹传动顺畅即可，无需复杂的保养流程。

　　在安装边界方面，这款C形夹无需额外的固定安装结构，使用时直接将C形开口跨在待夹持的工件与支撑基座上，转动手柄带动压头进给，直到压头与工件表面紧密贴合、达到所需夹紧力即可，不受安装工位的限制，可在任意空间位置使用。框架的外侧轮廓做了圆弧钝化处理，没有尖锐的棱角，避免使用过程中划伤操作人员，整体结构紧凑，重量适中，操作人员可单手携带移动，适配多场景的灵活夹持需求。

　　建模过程中，所有配合关系都按照实际装配逻辑设置，螺杆与框架上的螺纹孔采用螺旋配合，可模拟真实的转动进给动作，压头与螺杆采用同轴心配合加轴向限位，手柄与螺杆尾端采用固定配合，整体装配体可实现完整的夹紧动作仿真，能直观展示夹具的工作原理，也可作为工装设计的参考案例，用于同类手动压紧夹具的结构优化设计。
