管式凝胶Leoch4OPzV200铅酸储能电池

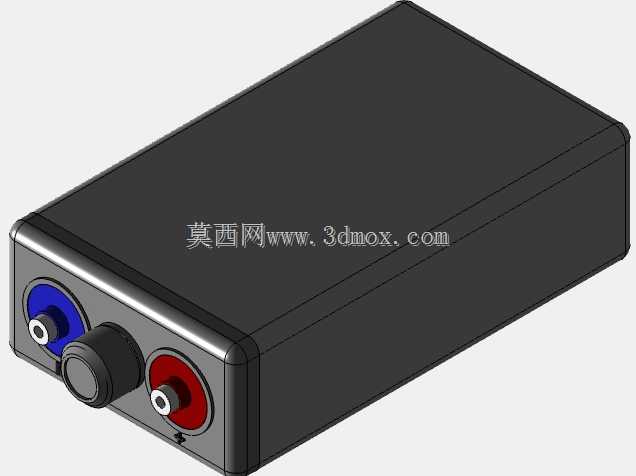

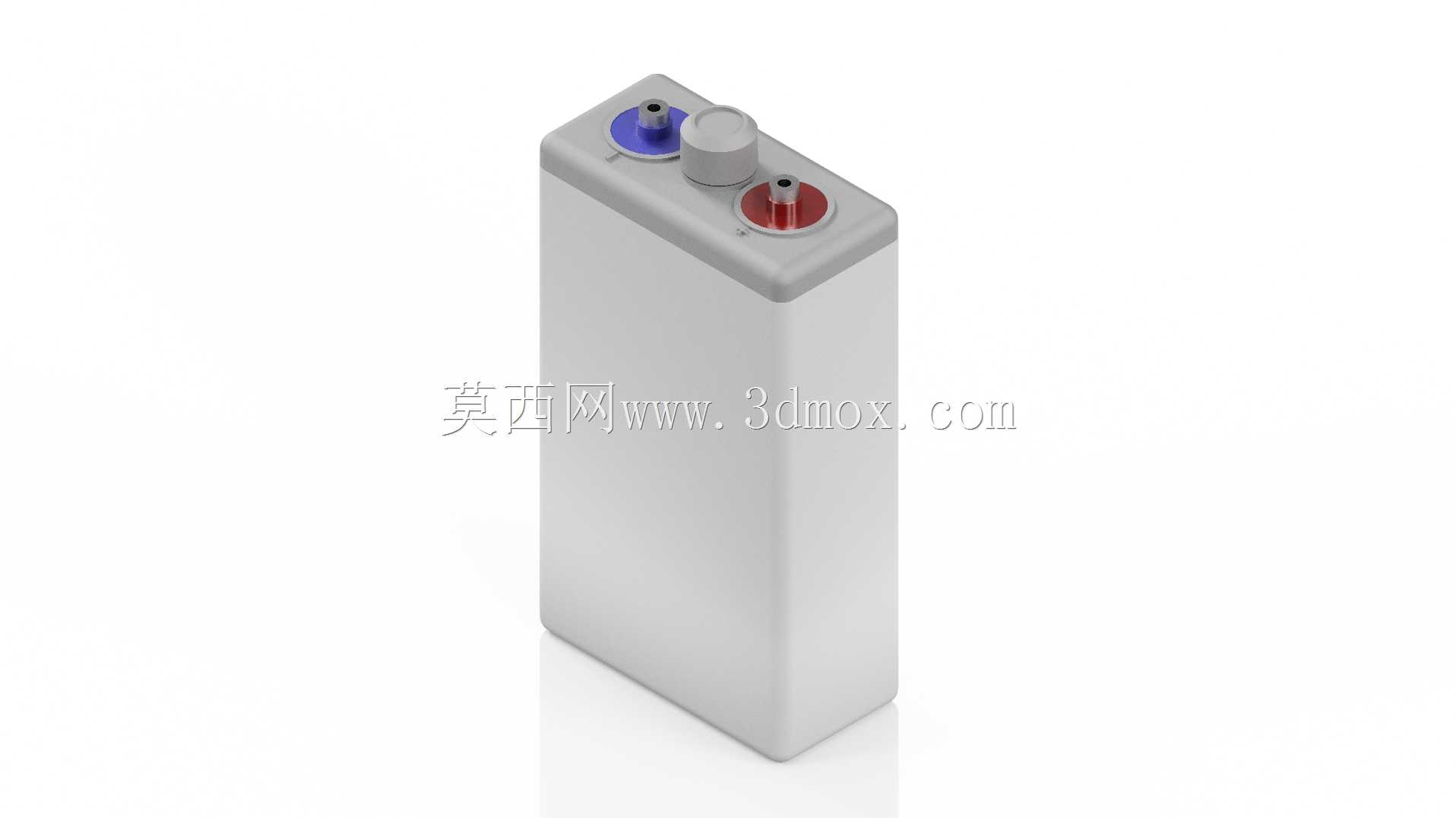

　　这款管式凝胶铅酸电池的三维建模，完全围绕通信基站后备供电、光伏离网储能、工业直流屏配套这类长周期浮充使用场景展开，做结构设计时首先要考虑的就是安装适配性——这类电池大多会成组安装在标准19英寸电池柜或者户外一体化机柜内，所以单体外形做了规整的长方体切角处理，壳体底部预留了和标准电池架定位凸台匹配的凹槽，顶部极柱的中心距严格匹配通用铜排连接孔位，不用额外做转接件就能完成多组串并联，成组安装时相邻单体之间预留3mm的散热间隙，避免长期浮充时热量堆积加速胶体老化。

　　从功能特性来看，管式凝胶的结构本身就是为深循环使用设计的，正极采用管式极板套，把活性物质牢牢封在多孔玻纤管内，哪怕经历多次深度充放电，活性物质也不会轻易脱落，相比普通富液铅酸电池，循环寿命能提升40%以上；电解液采用气相二氧化硅凝胶配方，完全没有游离态的硫酸，哪怕壳体出现意外破损，电解液也不会泄漏，安装时可以卧式放置也能立式安装，不用像富液电池那样必须严格保持竖直姿态，对安装场地的适应性更强。顶部的两个极柱做了红蓝色标识区分正负极，极柱根部做了双层密封结构，内层是耐酸橡胶密封圈，外层是环氧灌封层，完全杜绝极柱爬酸的问题，中间的灰色密封塞是单向排气阀，当电池内部充放电产生的气体压力达到阈值时会自动开启排气，压力回落之后自动闭合，日常使用不需要人工补水维护，大幅降低了运维成本。

　　建模过程中对壳体的壁厚做了精准还原，壳体采用ABS阻燃材质，壁厚均匀控制在4mm，既保证了足够的结构强度，能承受多层电池堆叠的压力，又不会因为壁厚过大浪费安装空间；壳体侧面做了内凹的加强筋，既提升了壳体的抗形变能力，搬运时内凹的位置还能作为抓手位，不需要额外加装提手，减少了突出结构占用的空间。极柱的接线端面做了镀锡处理，建模时还原了端面的防滑纹理，配套的铜排接线端子压接之后能增大接触面积，降低大电流放电时的接触电阻，避免长期运行时端子发热。

　　做选型匹配的时候要注意，这类电池的安装边界要预留顶部100mm的操作空间，方便后期测量电压、紧固接线端子，成组安装时要保证所有单体在同一个水平面上，避免长期受力不均导致壳体变形。和普通阀控式铅酸电池相比，凝胶电解质的低温性能更优异，在零下20摄氏度的环境下还能保持70%以上的可用容量，适合北方户外站点、高海拔光伏储能站点使用；同时凝胶电解质的内阻更低，大电流放电性能更好，遇到市电中断的情况，能瞬间提供大电流支撑负载启动，不会出现电压骤降的问题。

　　建模时还还原了壳体表面的哑光磨砂质感，这种表面处理不容易积灰，日常运维时只需要用干布擦拭就能清洁，不会因为表面积灰导致绝缘性能下降。底部的支撑脚做了2mm的凸起，让电池底部和安装架之间留有空隙，避免底部长期和安装架接触积水导致壳体腐蚀，同时空气能在底部流通，帮助电池散热。单向阀的位置特意避开了极柱区域，排气时排出的少量酸雾不会直接腐蚀接线端子，延长了连接铜排的使用寿命。

　　在结构设计阶段，就充分考虑了全生命周期的使用需求，从生产组装时的极板入壳、胶体灌注、密封焊接，到运输过程中的堆叠抗冲击，再到现场安装的操作便利性、后期运维的免维护需求，每一处结构细节都对应实际使用中的痛点，没有多余的装饰性结构，所有外形设计都服务于功能实现，这也是工业储能电池和消费类电池设计的核心区别——完全以可靠性、安装适配性、长周期运行稳定性为核心目标，不需要多余的外观修饰。
