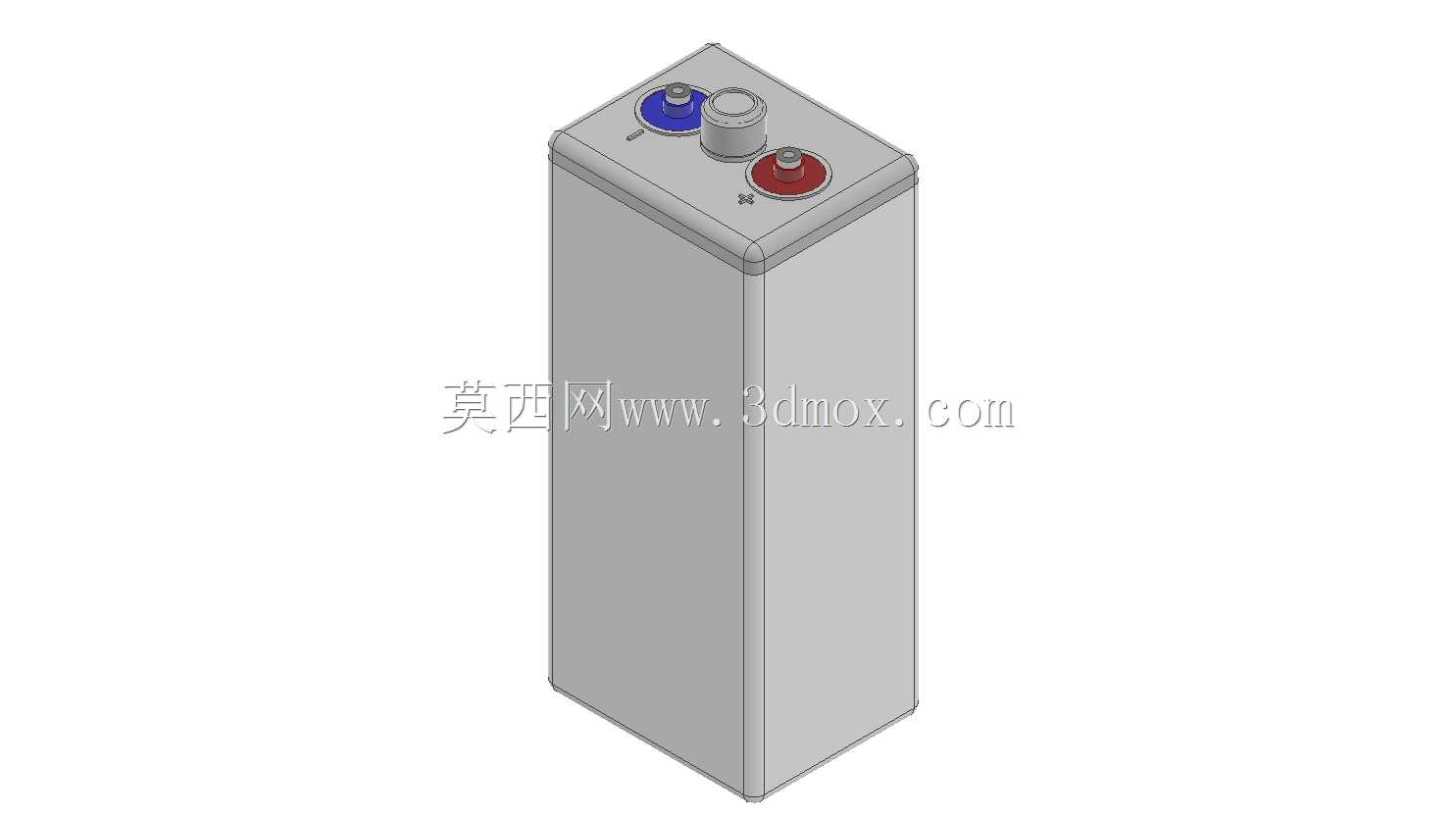

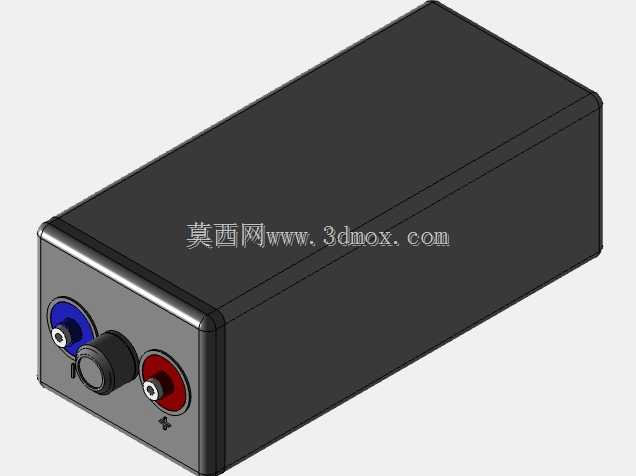

　　从实际使用场景来看，这类管式胶体电池和普通富液铅酸电池的差异点，首先在极板结构，管状极板的设计是把活性物质封装在玻纤排管里，相比平板极板，循环寿命更长，深放电后的恢复能力更好，适合那些停电频次不低、需要频繁充放电的后备场景，比如偏远地区的通信基站，或者厂区的UPS后备电源组，不需要频繁补加电解液，胶体电解质的设计也让电池可以在一定倾斜角度下安装，不会出现电解液分层漏液的问题，这一点在建模的时候要特意体现壳体的密封结构，包括槽盖之间的密封胶槽结构，还有极柱位置的密封压圈，这些细节如果在装配仿真的时候漏掉，后续做整组抗震模拟的时候就会出现结构干涉或者密封失效的误判。做后备电源系统集成的结构设计时，最先要卡的就是储能电池的安装边界，这款管状GEL结构的铅酸电池，是通信基站、离网光伏储能、工业后备电源场景里常用的大容量储能单元，建模的时候最先要还原的是它的立式方壳结构的尺寸公差，毕竟这类电池大多是成组架装，单节的外形尺寸偏差会直接影响整组电池架的排布，甚至会导致极柱对接时出现应力，长期运行下漏液或者接触不良。再看顶部的极柱设计，红蓝色的极性标识是现场安装时防反接的关键结构，建模时要还原极柱的凸出高度、螺纹规格对应的安装面尺寸，毕竟现场接线的时候，铜鼻子的压接位置、线缆的弯曲半径都要和极柱位置匹配，要是极柱的位置尺寸建错了，后续做布线设计的时候就会出现线缆别劲，运行时发热的隐患。还有顶部的安全阀结构，就是两个极柱中间的那个灰色阀件，这个是电池过充时排气泄压的关键部件，建模的时候要体现它的安装高度和周边的安全间隙，成组安装的时候不能有其他部件遮挡安全阀，否则电池内部压力异常的时候无法正常排气，会有鼓壳甚至漏液的风险。

　　从设计思路上来说，这类立式电池的壳体采用的是耐酸ABS材质，壁厚均匀性是设计时要重点考量的，毕竟要承载内部极板、电解液的重量，还要满足堆码或者架装时的强度要求，壳体侧面的加强筋结构不能随便简化，做跌落仿真或者堆码强度仿真的时候，这些加强筋是分散应力的关键结构，要是建模时把加强筋简化成平面，仿真出来的壳体变形量会和实际情况差很多，失去参考意义。另外，电池底部的安装定位结构也要准确还原，很多标准电池架上都有对应尺寸的定位凸台，要是底部的凹槽尺寸建得不对，整组安装的时候就会卡不进定位位，现场施工的时候要重新调整，耽误工期。

　　还有一点容易被忽略的是电池的重量分布，这类大容量铅酸电池的重量基本都集中在中下部的极板区域，做整架的承重仿真时，要把重量参数对应到模型的实体密度设置上，不能把整个壳体设成均匀密度，否则算出来的货架承重变形量会有偏差，给后续的安装留下安全隐患。在做设备选型配套的时候，这个三维模型可以直接导入到电源柜、电池架的装配体里，直接核对安装间隙、极柱对接位置、走线空间，不用再反复核对二维图纸的尺寸，能减少很多前期设计的错漏。比如在做户外一体化通信机柜的设计时，把电池模型导入后，可以直接模拟电池从机柜前门推进安装的路径，核对机柜内部的导轨宽度、转弯空间，避免出现电池做出来了塞不进机柜的问题。

　　还有在做抗震设计的时候，把电池模型加上对应的材质属性，配合电池架的固定结构，可以模拟不同地震烈度下的电池位移情况，验证固定压条的位置和强度是否满足要求，毕竟这类后备电源在灾害发生时要保证供电不中断，电池的固定可靠性是核心指标之一。另外，胶体电池的极柱连接片设计也可以依托这个模型来做，根据极柱的间距、高度，设计对应的连接铜排，提前核对铜排和电池盖之间的安全间隙，避免出现绝缘距离不够导致的爬电问题。很多刚入行的结构设计师做储能系统设计时，容易把电池当成一个简单的方块来建模，忽略极柱、安全阀、底部定位、侧面加强筋这些细节，最后出加工图纸或者现场安装的时候才发现各种干涉问题，而精准还原的三维模型，能在设计阶段就把这些现场可能遇到的问题提前暴露出来，减少后续的整改成本。
