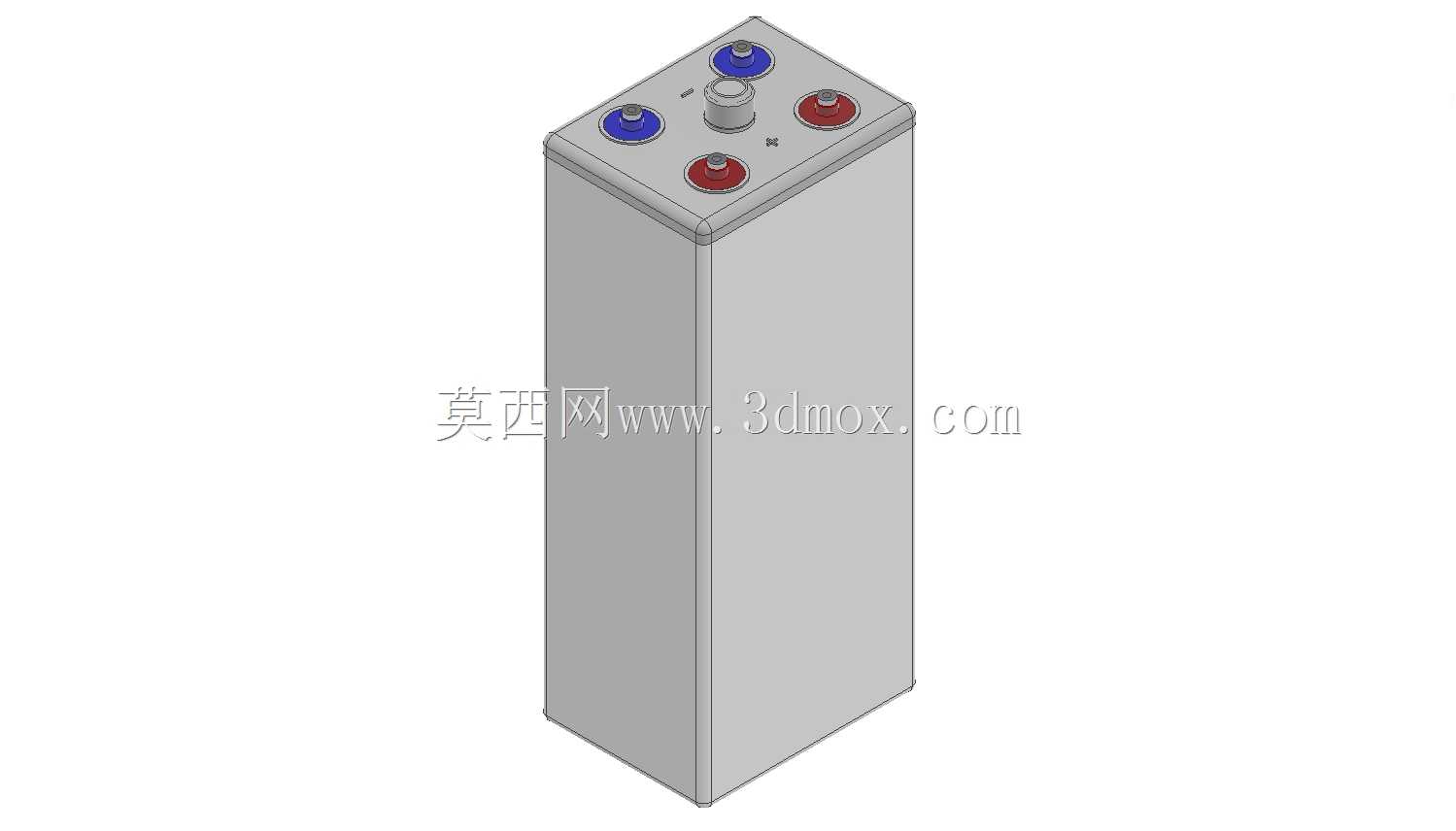

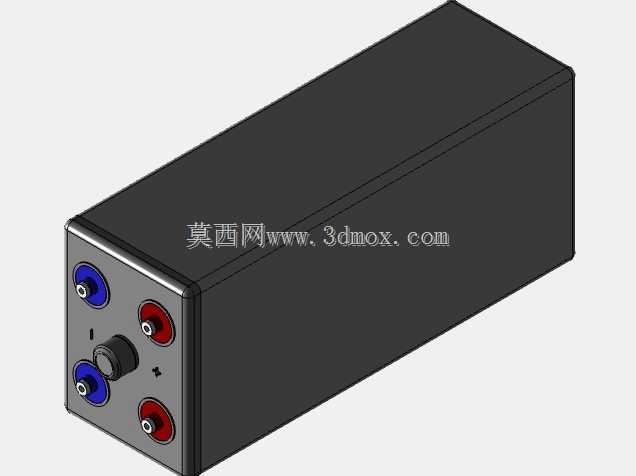

在通信基站后备供电、光伏离网储能系统、轨道交通信号备用电源这类对供电可靠性要求极高的场景里,管状胶体铅酸电池一直是长循环寿命储能方案的核心选型,这类电池区别于普通富液铅酸电池的核心,就在于其管状极板结构与胶体电解质的组合设计,能在宽温域环境下维持稳定的充放电性能,同时大幅降低日常维护的工作量。本次建模的这款管式胶体铅酸电池,在结构设计上完全贴合工业现场的安装与使用需求,首先从外形轮廓来看,整体采用立式长方体壳体结构,壳体选用耐电解液腐蚀的ABS工程塑料作为主体材质,壳体壁厚经过结构强度校核,既能够承受内部极板组堆叠产生的静压力,也能抵御运输、安装过程中的外部冲击,避免壳体开裂导致电解液渗漏。顶部的极柱布局采用对称式设计,两正两负的极柱分布在顶盖四角位置,极柱表面做了镀锡防腐处理,同时配套有绝缘防护帽,既可以降低大电流放电时的连接接触电阻,也能避免现场安装运维过程中极柱短路、氧化的问题,顶盖中部设置有集成式的安全阀,当电池内部充放电产生的气体压力达到阈值时,安全阀会自动开启泄压,压力回落之后自动复位密封,不需要人工定期补水维护,这也是胶体电池适配无人值守站点的核心设计点。
从内部结构的建模逻辑来看,管状极板的排布完全遵循铅酸电池的电化学性能要求,正极采用压铸式铅合金管栅,内部填充活性物质,外部套有耐酸涤纶排管,这种结构能有效避免正极活性物质在循环充放电过程中脱落,大幅提升电池的深循环使用寿命;负极采用涂膏式极板,与正极板交错排布,极板之间的隔板采用多孔PVC材质,既能够吸附胶体电解质,也能防止正负极板直接接触造成内部短路,胶体电解质采用气相二氧化硅配置的凝胶态物质,填充在极板与壳体的所有间隙内,完全不存在游离电解液,因此电池可以在一定倾斜角度下安装使用,不会出现电解液渗漏的问题,适配一些安装空间受限、无法保证完全水平放置的现场场景。
在安装边界的设计上,电池壳体底部做了标准化的定位凸台,能够匹配通用的电池架安装卡槽,不需要额外制作定制化安装支架,单电池的外形尺寸适配行业通用的1200Ah级管式胶体电池的安装位,现场替换老旧电池时不需要调整原有电池架的层间距与连接排长度,连接排的安装孔位与极柱的中心距完全匹配电力系统常用的铜排连接尺寸,能够降低现场安装的钻孔、裁切工作量。建模过程中对所有配合间隙都做了工程化校验,比如顶盖与壳体的密封槽尺寸、极柱与顶盖的密封配合公差、安全阀与顶盖安装位的配合尺寸,都完全参照实际量产产品的公差要求设置,不存在结构干涉或者密封失效的设计缺陷,对于结构设计人员来说,这个模型可以直接用于储能电站的电池架排布设计、机房供电系统的布局仿真,也可以作为同类铅酸电池结构优化的参考基准,在做电池仓的散热仿真时,模型的外形尺寸与壳体材质参数可以直接导入仿真软件,不需要再做额外的模型简化处理,能够有效提升前期方案设计的效率。
不同于普通消费类电池的结构设计,工业储能用铅酸电池的结构设计优先级永远是可靠性优先,所有的结构细节都围绕长寿命、低维护、高安全性展开,比如壳体的加强筋布局,在模型上可以看到壳体侧面设置有纵向的加强筋结构,既能够提升壳体的结构强度,减少塑料壳体的用料,也能在电池成组安装时,在相邻电池之间形成自然的通风间隙,帮助充放电过程中产生的热量散出,避免电池组内部积热导致的寿命衰减问题。极柱的连接面设计为平面结构,能够保证连接铜排与极柱的接触面积最大化,减少大电流充放电时的接触发热,同时极柱根部做了多层密封结构,杜绝电解液顺着极柱渗漏导致的极柱腐蚀问题。
