两轮车用螺旋弹簧悬架减振结构设计

　　做两轮车底盘结构匹配的时候，这套螺旋弹簧悬架的结构方案是绕不开的核心部件，很多刚入行的结构工程师容易把它当成单纯的弹性零件，实际装车后要兼顾缓冲、支撑、操稳多个维度的性能，单靠选标准弹簧根本满足不了整车匹配要求。先从实际应用场景说，不管是跨骑式摩托车还是电动两轮车，行驶过程中路面的凸起、坑洼带来的冲击都会先传递到车轮端，这套减振结构就是车轮和车架之间的核心缓冲层，要是匹配不到位，轻则骑行时震手麻脚，过弯时车身发飘，重则制动时车轮抓地力不足，带来安全隐患。

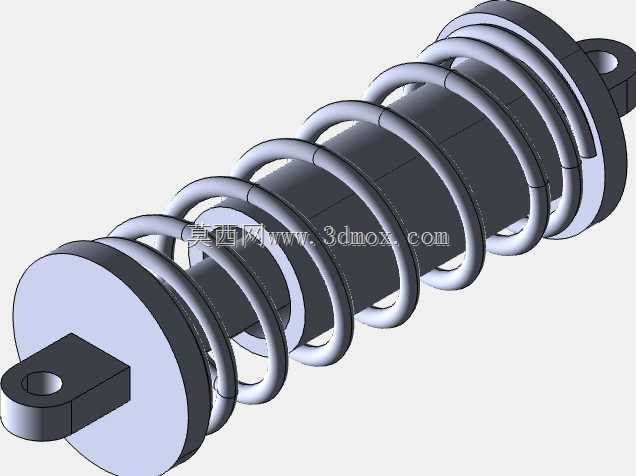

　　从功能特性上拆解，这套结构不是单一弹簧零件，而是集成了弹簧本体、上下安装吊耳、中心阻尼芯轴的一体化总成。外层的螺旋弹簧承担主要的承载任务，根据整车整备质量的不同，弹簧的线径、螺距、有效圈数都要做针对性匹配，比如日常通勤的小排量踏板车，弹簧刚度会调得偏软，过滤细碎颠簸的效果更好；要是偏向越野用途的两轮车，弹簧刚度会提升30%左右，避免飞坡落地时弹簧压并击穿。中心的阻尼部件负责抑制弹簧的多余往复振动，不然过一个坑之后弹簧会持续弹跳，车轮会短暂离开地面，完全没法操控。上下两端的吊耳结构是安装接口，上端连接车架的安装座，下端连接摇臂或者车轮轴端，吊耳的铰接孔内要配套耐磨衬套，避免长期颠簸磨损后出现旷量。

　　设计的时候要先卡安装边界，首先是上下吊耳的中心距，这个尺寸直接决定了悬架的行程，普通通勤两轮车的有效行程一般控制在80-120mm，太长会导致整车重心过高，过弯侧倾太大，太短则缓冲行程不足，大冲击下容易打底。弹簧的外径要严格控制，不能和周边的挡泥板、刹车管路、车架管材发生运动干涉，建模的时候要模拟悬架从最长拉伸状态到最大压缩状态的全行程，扫掠出弹簧的运动包络，预留至少5mm的安全间隙，避免行驶过程中弹簧磨破管线或者蹭到车架掉漆。弹簧的两端要做并圈磨平处理，保证和上下弹簧座的接触面积足够，不会出现偏载，要是弹簧端面没磨平，受力后会出现侧向力，不仅会加速阻尼芯轴的密封件磨损，还会导致骑行时车把跑偏。

　　实际建模过程中，螺旋弹簧的扫描路径不能是单纯的等螺距螺旋线，要根据刚度特性做变螺距设计，弹簧初始段螺距偏小，应对日常小颠簸的时候刚度低，舒适性好；后段螺距逐步变大，遇到大冲击的时候刚度递增，避免一下子压到底。上下吊耳的铰接孔要做同轴度校验，两个安装孔的轴线平行度公差要控制在0.1mm以内，不然装车后悬架运动时会出现卡滞，弹簧受力不均容易断裂。还要考虑弹簧的并紧高度，当悬架压缩到极限位置时，弹簧各圈之间要预留0.5-1mm的间隙，不能完全压并，不然金属硬碰撞会产生很大的异响，还会造成弹簧永久变形。

　　很多新手做设计的时候容易忽略阻尼和弹簧的匹配，弹簧刚度选好之后，阻尼的拉伸和压缩阻尼力要对应调整，压缩阶段阻尼力偏小，让弹簧能快速吸收冲击，拉伸阶段阻尼力偏大，拉住弹簧不让它快速回弹，这样才能做到既过滤颠簸，又不会有多余的弹跳。另外安装吊耳的强度也要做校核，吊耳和弹簧座连接的位置是应力集中区，要用圆角过渡，不能做直角结构，不然长期交变载荷下容易出现断裂故障。这套结构的三维模型在建模时要把所有零件的装配关系做全，包括衬套、密封件、锁紧螺母这些小零件都不能省略，后续做整车装配的时候才能直接调用，检查和周边部件的间隙，不用再二次补画零件。
