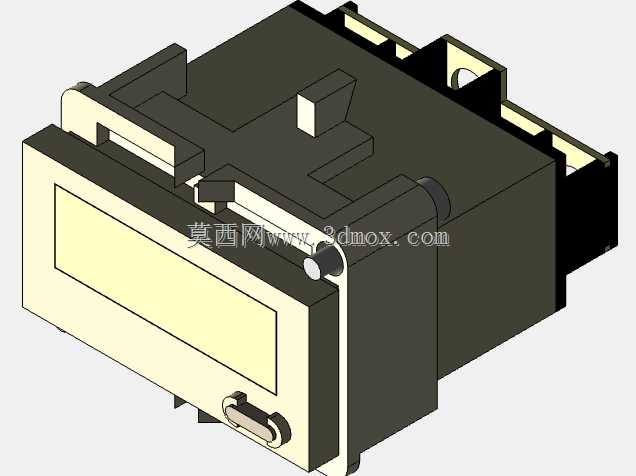

欧姆龙H7EC-N电子数显计数器结构设计

　　在工业自动化生产线的工位计数、设备运行时长统计、产品产量累计这类场景里，小型嵌入式计数单元是电控系统里不起眼但容错率要求极高的部件，本次呈现的欧姆龙H7EC-N数显计数器结构，完全贴合工业现场的安装与使用需求做了细节适配。从实际使用场景来看，这类计数器常被嵌入设备操作面板、小型电控箱门板、流水线工位旁的控制盒上，用来记录冲床冲压次数、传送带输送工件数量、设备通电运行时长等数据，不需要复杂的通讯组网，靠自身的计数触发机制就能独立完成数据采集与显示，是离散制造业现场做基础数据统计的常用元件。

　　从功能特性上看，这款计数器采用前置数显窗口设计，显示区域做了内凹的边框防护，避免现场作业时工具剐蹭刮花显示面，窗口下方设置的操作按键做了下沉式设计，既可以防止日常误触，又能在需要清零或者参数调整时方便指尖按压，按键的阻尼感在结构设计时做了适配，按压行程控制在1.2mm左右，避免行程过短误触发、行程过长操作费力的问题。设备侧面的接线端做了隐藏式的卡槽设计，接线完成后可以通过配套的卡扣把接线端封挡，既可以防止车间内的粉尘、切削液溅入接线端子造成短路，也能避免拉扯线缆时接线松脱。

　　设计思路上，整体采用卡入式安装的结构逻辑，主体外壳分为前后两个装配部分，前壳集成显示窗口与操作按键，后壳容纳计数电路板、接线端子与固定卡扣，前后壳通过侧边的卡扣结构完成装配，不需要额外打螺丝，既提升了装配效率，也减少了外壳上的缝隙，提升整体的防护等级。背部的安装卡扣做了弹性适配设计，可以适配1mm到3mm厚度的面板，安装时只需要在面板上开出对应尺寸的方孔，将计数器从面板正面推入，背部的弹性卡扣会自动卡在面板背面，不需要额外的固定件，单人就能快速完成安装，大幅降低现场安装的工时成本。

　　外形尺寸与安装边界方面，这款计数器的主体外形为方正的立方体结构，正面的显示区域占前壳面积的60%以上，保证数显字符足够大，现场人员在1米左右的距离就能清晰读取数值。安装开孔的尺寸严格匹配工业常用的嵌入式元件开孔规范，和同规格的定时器、温控器的开孔尺寸保持通用，方便现场替换不同功能的同尺寸元件，不需要重新扩孔或者补孔。设备的背部接线端预留了足够的接线空间，即使采用1.5平方的多股铜芯线，也能顺利完成接线，不会出现线缆挤压外壳导致装配不到位的问题。外壳的边角都做了R1.5的圆角处理，既避免安装时锋利边角划伤作业人员，也能在推入安装孔时减少和孔壁的剐蹭，提升安装顺畅度。

　　从结构强度的角度考虑，外壳采用阻燃ABS材质，壁厚控制在2mm，既保证整体结构的抗冲击性，在设备受到轻微磕碰时不会出现外壳开裂的问题，又不会因为壁厚过大导致整体尺寸超标。显示窗口的透明件采用耐刮擦的PC材质，长期在车间多粉尘的环境下使用，擦拭清洁时不容易留下划痕，保证显示清晰度。设备的整体重量控制在120g以内，安装在薄面板上也不会因为自重导致面板变形，适配更多轻量化的小型控制盒安装场景。
