管状胶体铅酸储能电池三维结构设计

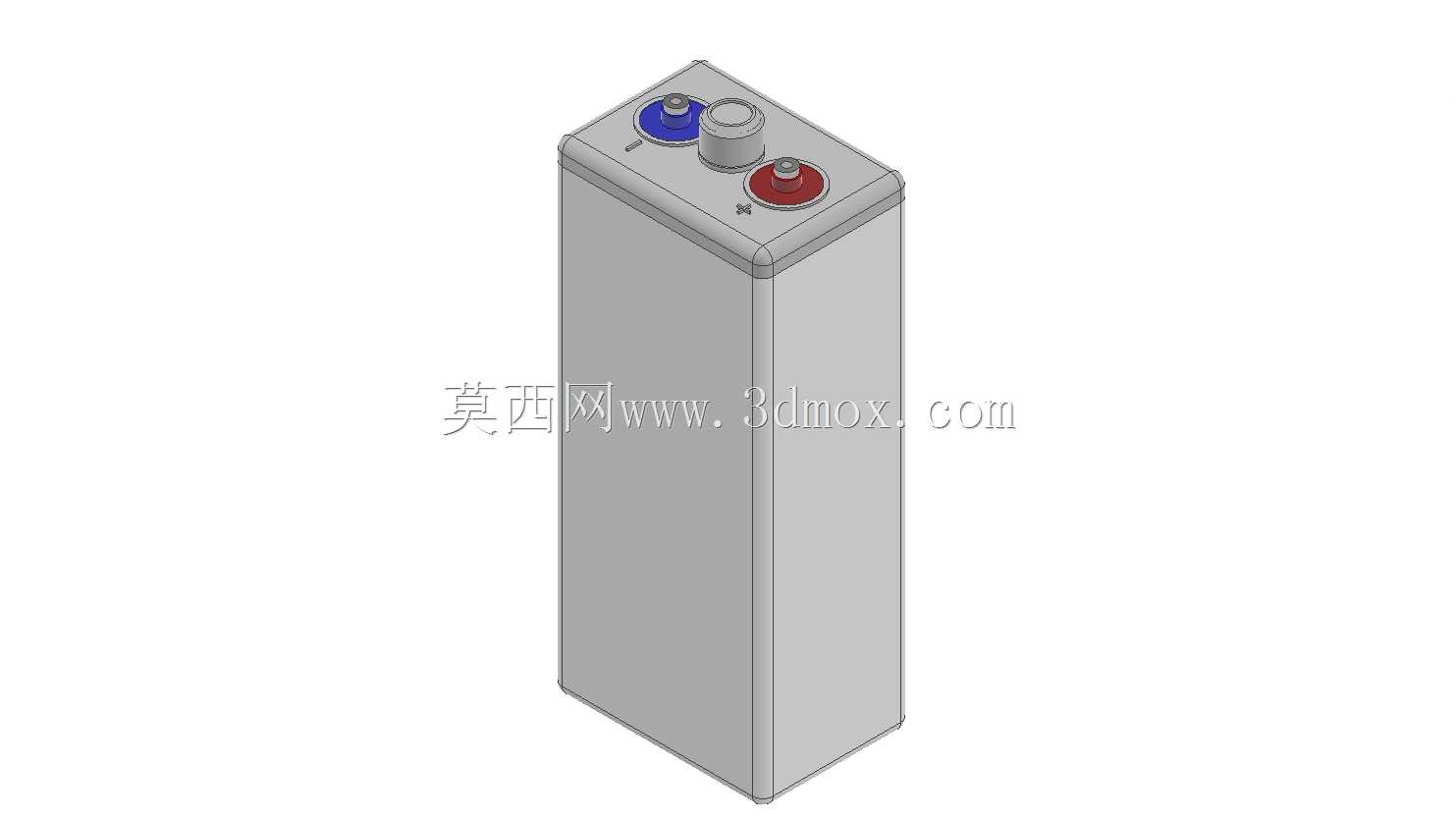

　　在通信基站后备供电、光伏离网储能、工矿企业应急电源系统的选型设计中，管状胶体铅酸电池是长循环寿命储能场景的常用选型，这类电池凭借深循环耐受能力强、电解液无流动漏液风险、高低温环境适应性好的特点，在无频繁维护条件的户外站点、地下配电场景中应用占比逐年提升。本次呈现的三维结构完整还原了6OPzV系列420Ah容量管状胶体铅酸电池的实体结构，建模过程中严格参照实物的装配关系与尺寸边界，可直接用于储能柜排布、电池架承重校核、机房布局仿真等设计环节。

　　从实际使用场景来看，这类管状胶体电池区别于普通富液式铅酸电池，采用凝胶状电解液替代液态硫酸，极板采用管状结构设计，活性物质被包覆在多孔排管内部，循环充放电过程中活性物质脱落率远低于平板极板结构，正常浮充使用场景下设计寿命可达15年以上，适配需要长期后备供电、维护频次低的站点。建模时优先还原了电池的外部安装边界：壳体采用高强度ABS注塑成型，整体为立式长方体结构，顶部预留两个极柱，分别对应正负极输出，极柱采用铜芯嵌件外包铅层的结构，既保证导电性能，又避免极柱位置渗液腐蚀，极柱顶部的接线平面做了平整化处理，适配铜排、线鼻子等多种接线方式，极柱旁设置了单向排气阀，当电池内部充放电产生的气体压力达到阈值时自动开启泄压，避免壳体鼓胀变形，日常状态下保持密封，防止外部水汽、粉尘进入电池内部。

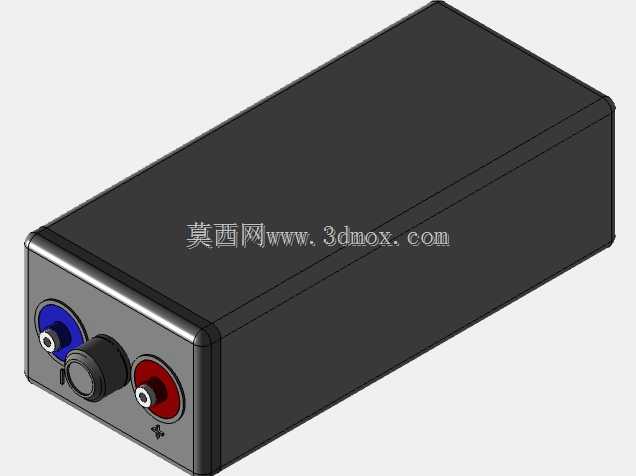

　　设计思路上，建模过程严格遵循实物的装配逻辑，壳体的壁厚、加强筋位置都做了1:1还原，壳体侧壁的竖向加强筋既提升了壳体的抗形变能力，在多电池并排安装时也能预留出微小的散热间隙，避免电池组紧密排布导致热量积聚。顶部的极柱标识做了清晰区分，红色端盖对应正极、蓝色端盖对应负极，和现场安装的标识规范保持一致，避免施工过程中接反正负极引发短路故障。电池底部做了平整的安装基准面，可直接放置在标准电池架的层板上，也可适配底部固定的安装结构，整体外形尺寸匹配19英寸标准电池架的安装间距，单电池的宽度、深度尺寸符合行业通用的电池仓设计规范，设计人员在做电池柜排布时，可直接调用该模型进行装配干涉检查，不需要反复核对实物尺寸。

　　从结构细节来看，模型还原了电池壳体的合模缝位置、顶部盖板与壳体的密封胶条安装槽，这些细节在做电池组整体防护设计、防水结构设计时是重要的参考依据。不同于普通启动型铅酸电池，这类管状胶体电池的壳体高度更高，内部极板为竖向排布的管状极板组，电解液填充在极板与壳体的间隙中，凝胶状态的电解液不会因为电池倾斜、倒置产生漏液，因此在一些有安装角度限制的特殊场景，比如车载移动储能、倾斜安装的户外机柜中也能正常使用。建模时特意区分了不同部件的材质属性，壳体部分为哑光ABS材质，极柱为金属铅与铜嵌件的组合，排气阀为耐酸橡胶材质，在做渲染验证、装配演示时可以直接赋予对应材质，不需要二次调整结构。

　　对于结构设计人员来说，这类标准化储能部件的精准三维模型，能大幅减少前期方案排布的工作量，在做电池室布局设计时，可以直接调用模型核对通道宽度、层间间距、接线操作空间，避免后期施工时出现操作空间不足、接线距离过长的问题。在做电池架承重计算时，模型的整体重量参数匹配实物重量，可直接导入仿真软件做承重校核，不需要额外估算重量载荷。同时模型的外观细节完整，也可用于项目方案展示、产品运维培训等场景，帮助施工、运维人员快速识别电池的极柱位置、排气阀位置，规范安装操作流程。
