管状胶体铅酸储能电池三维结构设计

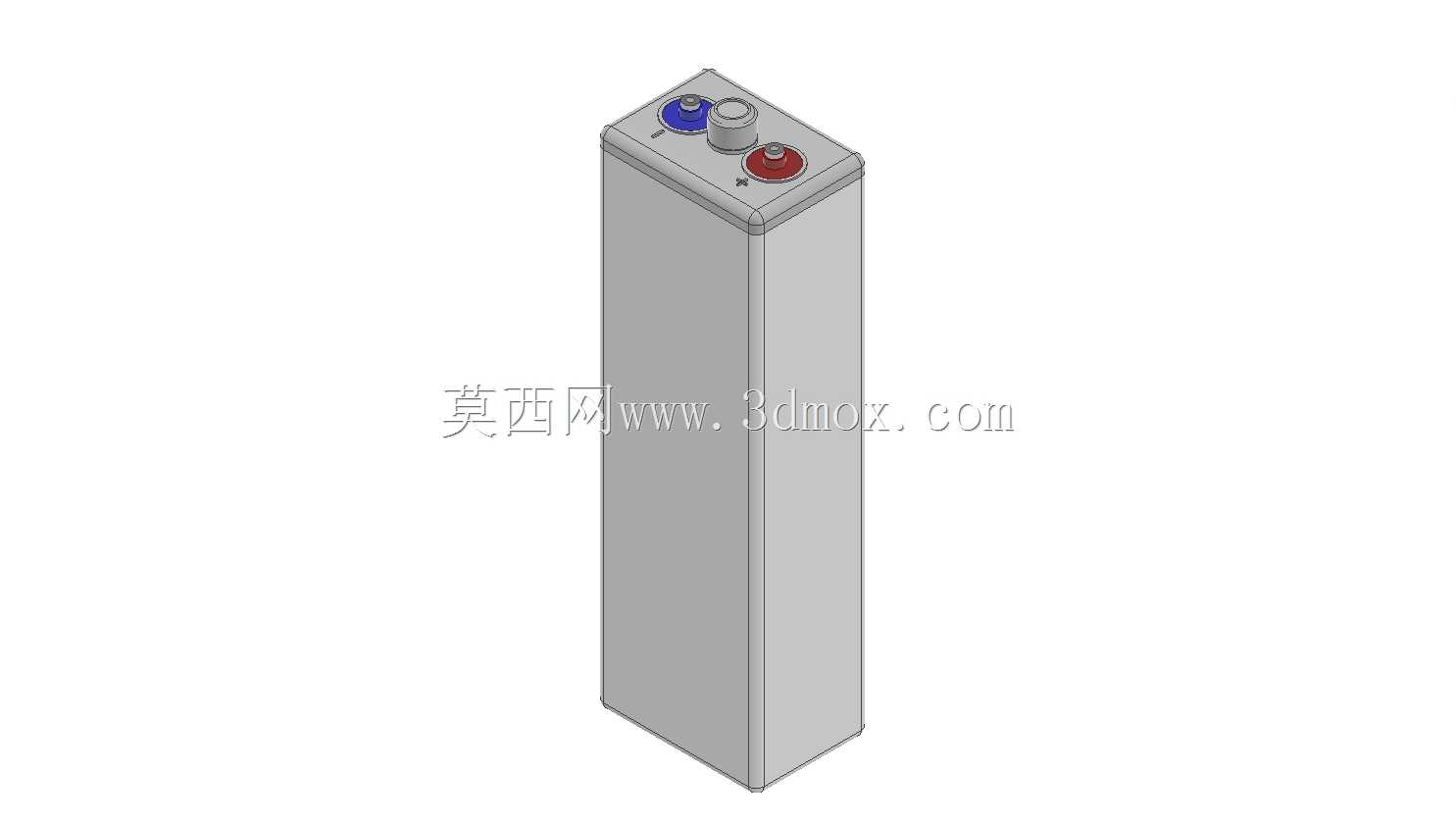

　　在通信基站后备供电、光伏离网储能系统、工矿企业应急电源配套场景中，管状胶体铅酸电池是应用占比极高的储能单元，这类产品的三维建模精度，直接影响到电池柜排布设计、安装间隙校核、汇流排对接匹配的实际落地效果，很多现场安装出现的端子错位、维护空间不足、层架承重匹配偏差问题，本质上都是前期三维建模阶段没有还原产品真实结构边界导致的。这款管状GEL结构的6OPzV600规格铅酸电池，建模时首先还原了其立式长方壳体的主体结构，壳体采用高强度ABS注塑成型的结构特征，侧壁预留的加强筋位置、底部的安装定位凸台都做了1:1的结构复刻，方便结构设计人员直接将模型导入电池架装配体中，校核层间间距、侧方固定件的匹配度，避免出现安装时电池无法卡入定位槽、相邻电池侧壁间隙不足导致散热不畅的问题。

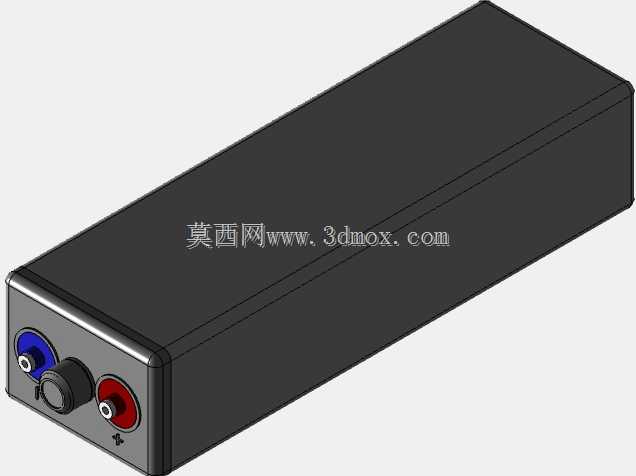

　　从功能特性来看，这款胶体电池采用管式极板设计，正极板为管状压铸结构，内部填充活性物质被胶体电解液完全包裹，不存在普通富液铅酸电池的电解液分层、漏液风险，建模时顶部的正负极端子做了差异化的结构区分，正极端子的红色标识圈、负极端子的蓝色标识圈都和实物一致，端子的高度、接线孔位的直径、端子中心距都严格按照实物尺寸还原，方便电气设计人员在三维环境中直接完成铜排、连接线缆的布线设计，提前核对线缆弯曲半径、铜排搭接面的匹配度，减少现场接线时的二次改造成本。

　　设计思路上，这款模型没有做过度的内部细节简化，也没有冗余的无效特征，壳体顶部的注液密封塞、安全阀的凸起结构都做了精准还原，这些结构往往是电池安装时顶部预留安全间隙的关键参考——很多设计人员在排布电池柜时只计算壳体主体高度，忽略顶部安全阀、端子的凸起尺寸，导致柜体内层板和电池顶部安全距离不足，后期维护时无法完成安全阀检测、端子紧固操作。从安装边界来看，这款电池的主体截面为窄长矩形，适合多列并排密集安装，建模时将壳体的所有外轮廓倒角、圆角都做了还原，避免在装配干涉检查时出现误判：如果模型将边角做直角处理，干涉检查会提示相邻电池存在边角碰撞，但实际产品的圆角结构刚好能留出微小的散热间隙，这类细节还原对高密度电池排布设计尤为重要。

　　在实际工程应用中，这类管式胶体电池的循环寿命远高于普通平板极板铅酸电池，适合深循环充放电的离网储能场景，建模时还原的壳体侧壁平整度、底部承重面的平面度特征，也能帮助结构设计人员完成电池架的承重仿真、散热风道仿真的前置准备——平整的侧壁可以保证电池组排列后形成规整的通风道，底部平面度达标才能让电池重量均匀分布在层架支撑梁上，避免长期使用后出现壳体变形、极板受压损伤的问题。端子部分的建模特意保留了接线平面的粗糙度特征示意，方便工艺人员提前规划端子接触面的防腐处理、扭矩紧固标准，不同材质的连接铜排和铅端子搭接时，需要匹配对应的垫片和防腐涂层，这些设计参考都可以基于精准的三维模型提前完成规划，减少现场安装的工艺疏漏。另外，模型还原了壳体表面的标签安装区域的凹陷位置，方便设计人员在做整体电池组标识设计时，核对标签粘贴位置是否会被相邻电池、固定架遮挡，确保后期运维时能快速识别电池编号、参数信息。对于做储能系统集成、通信电源配套的结构工程师来说，这类精准的电池三维模型可以直接复用在不同项目的电池舱、电池架设计中，不需要反复核对实物尺寸调整模型参数，大幅缩短前期方案设计的周期，也能减少因为尺寸偏差导致的生产加工返工问题。
