125mm规格单晶硅光伏电池片结构

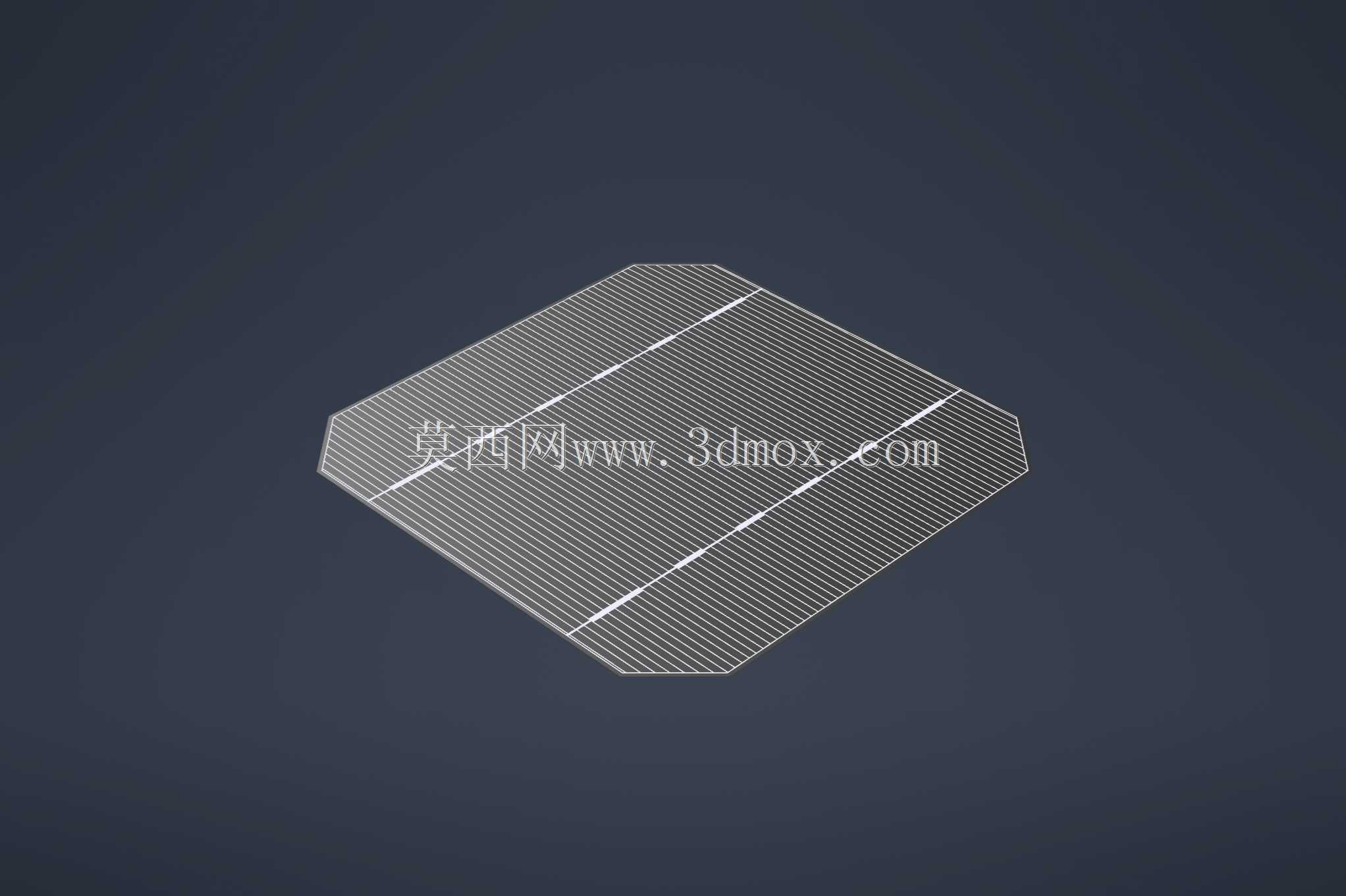

　　在分布式光伏电站、户用离网发电系统、小型太阳能供电终端的结构设计环节，125x125mm规格的方形切角太阳能电池片是小功率光伏组件的核心发电单元，这类尺寸的电池片常被应用在便携充电设备、户外监测装置供电模块、小型光伏照明产品的组件封装中，相比大尺寸电池片，它的适配场景更灵活，能够适配小面积安装空间的发电需求，在异形光伏组件、定制化小型发电板的设计中也常作为基础单元使用。从结构设计角度看，该电池片采用切角方形外形，四个边角做斜切处理，这一设计并非单纯的外形优化，而是匹配早期单晶硅棒的切片工艺特性，同时在组件串焊过程中能够减少边角隐裂风险，避免电池片在层压、搬运环节因应力集中出现边角破损，影响发电效率。

　　电池片表面的细密栅线采用等距平行排布设计，主栅线沿片体对角线垂直方向均匀分布，细栅线垂直于主栅线覆盖整个受光面，这种栅线布局能够在保证载流子收集效率的前提下，尽可能减少栅线对受光面的遮挡，平衡导电性能与受光面积的矛盾，在建模过程中需要严格控制栅线的宽度与间距，栅线凸起高度控制在微米级，既还原实际产品的表面结构特征，也能为后续组件封装的层压间隙模拟提供准确的结构参考。

　　在安装边界方面，该电池片的外形尺寸严格控制在125x125mm的标称范围内，切角的斜边长度、边角角度都符合常规小尺寸单晶硅电池片的行业通用尺寸，在进行组件排布设计时，相邻电池片的串焊间隙通常预留1-2mm的焊带放置空间，层压后的组件整体厚度需要结合电池片本身厚度、EVA胶膜厚度、钢化玻璃与背板厚度综合计算，该电池片的三维模型能够为组件的排布仿真、串焊工装设计、层压模具的尺寸确认提供精准的结构依据。

　　从功能特性来看，这类电池片作为光电转换的基础元件，本身的结构平整度直接影响组件封装后的良率，模型还原了电池片的薄片状结构特征，片体厚度方向的尺寸远小于长宽方向，在进行结构力学仿真时，可以基于该模型模拟电池片在不同受力工况下的形变情况，比如搬运过程中的弯曲应力、层压过程中的压力分布、户外使用时的风压雪载对片体的影响，提前规避隐裂、碎片等生产与使用环节的问题。在实际的产品开发流程中，这类小尺寸电池片的三维模型还能用于BIPV光伏建材的小型模块化设计，比如光伏遮阳板、光伏瓦片的小单元拼接设计，通过单块电池片的模型快速阵列排布，计算不同排布方式下的组件输出功率与外形尺寸匹配度，减少反复打样验证的成本。建模过程中对电池片边缘的切角细节、表面栅线的排布规律都做了精准还原，没有过度简化结构特征，能够满足结构设计阶段的装配校验、干涉检查需求，也能用于产品展示、工艺培训等场景的可视化演示，帮助设计人员快速理解小尺寸光伏电池片的结构特点，在进行组件设计时更精准地把控安装尺寸、排布间隙与工艺余量。
