带紧固螺栓的对焊式管道连接法兰结构

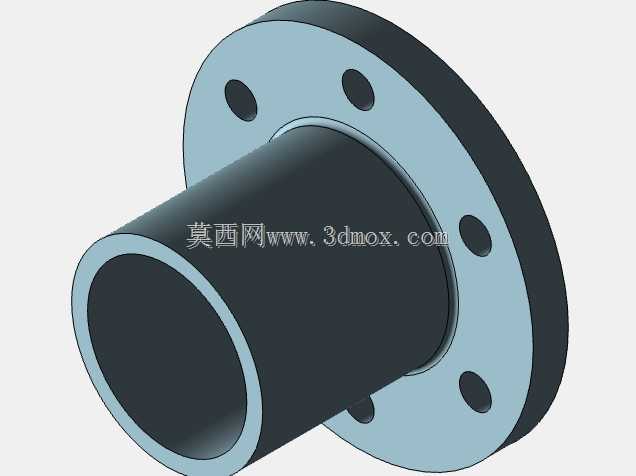

　　这套法兰连接结构主要应用在工业流体输送管路系统中，承担两段同管径管道的刚性对接功能，常见于化工流体输送、市政给排水、暖通循环管路、工业设备液压油路等场景，相比螺纹连接、卡套连接，法兰连接的密封可靠性更高，可承受更高的管路压力与温度波动，后期拆卸维护也更便捷，不需要转动整段管道即可完成拆装作业。从结构设计来看，该组件采用带颈对焊的法兰主体结构，法兰颈部与管道外壁采用满焊连接，相比平焊法兰，颈部的锥度过渡结构可以有效降低管道与法兰连接位置的应力集中，适配中高压管路的使用需求，避免长期受管路振动、压力冲击时焊缝位置出现开裂泄漏。

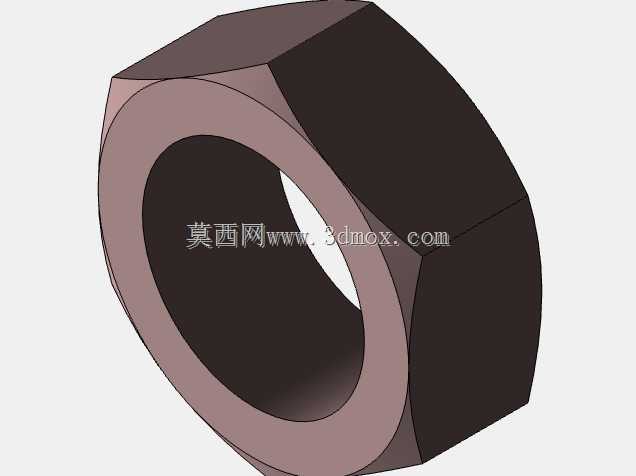

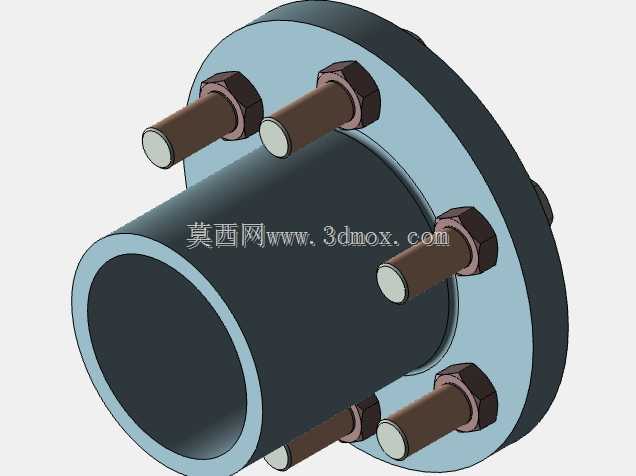

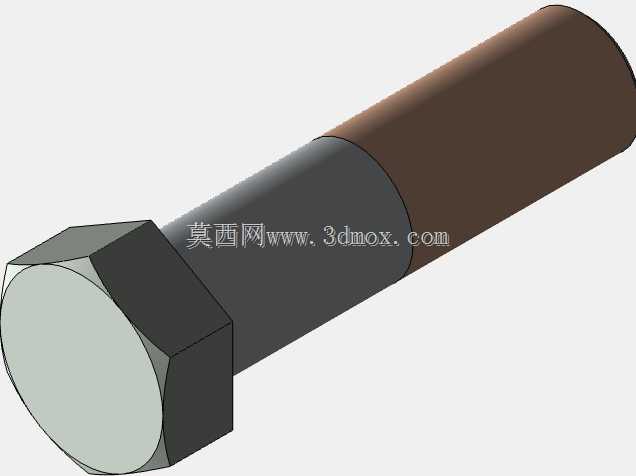

　　法兰盘沿圆周方向均匀布置了六组穿装螺栓的通孔，配套的六角头螺栓与六角螺母配合，通过对称拧紧的方式给法兰密封面施加均匀的压紧力，保证两片法兰对接时密封面受力一致，不会出现局部压合不实导致的泄漏问题；螺栓的伸出长度做了统一控制，螺母拧紧后螺栓端部露出螺母2-3个螺距，既保证螺纹啮合长度满足强度要求，也不会因为伸出过长干涉周边其他管路或设备部件。设计过程中首先根据对接管道的外径确定法兰颈部的内孔尺寸，保证内孔与管道外壁的配合间隙控制在0.5-1mm范围内，方便现场焊接时的对位调整；法兰盘的厚度根据公称压力等级做了对应匹配，保证螺栓压紧时法兰盘不会出现翘曲变形，密封面的平面度公差控制在0.1mm以内，避免密封面存在凹凸不平导致密封垫片压合失效。

　　螺栓孔的中心圆直径严格遵循通用管路连接件的尺寸规范，保证同规格的标准法兰可以直接互换安装，不需要现场重新打孔适配；螺栓孔的直径比配套螺栓的公称直径大1-2mm，预留一定的安装对位误差余量，降低现场安装时的对位难度，即使两段管道存在微小的同轴度偏差，也可以通过螺栓孔的间隙完成调整对接。安装边界方面，法兰整体的径向最大尺寸为法兰盘的外圆直径，安装时需要在法兰圆周外侧预留至少两倍螺母外径的操作空间，方便使用扭矩扳手完成螺栓的对称拧紧作业；轴向方向上，法兰颈部与管道焊接后，整体突出管道端面的长度为法兰盘厚度加颈部过渡段长度，管路排布时需要预留对应的轴向安装空间，避免法兰与周边支架、设备外壳出现干涉。

　　实际使用时，两片法兰对接面之间需要根据输送介质的特性选配对应的密封垫片，输送普通水介质可选用橡胶垫片，输送高温油类介质可选用金属缠绕垫片，输送腐蚀性介质则选配聚四氟乙烯垫片，螺栓拧紧时需要按照对角顺序逐步加载扭矩，避免单侧受力过大导致法兰偏斜，所有螺栓最终的拧紧扭矩需要保持一致，保证密封面的压力均匀分布。这套结构的建模过程中，对法兰颈部的过渡圆角、螺栓头部与法兰盘的接触面、螺纹啮合段都做了细节还原，没有做过度的简化处理，可以直接用于管路排布的干涉检查、装配工艺模拟，也可以作为非标法兰设计的参考模板，帮助设计人员快速完成同类型连接件的结构改型，减少重复建模的工作量。
