控制阀用V形密封填料结构设计

　　在流程工业的流体控制环节，控制阀的动密封可靠性直接决定整套管路系统的无泄漏运行周期，V形填料作为阀杆动密封的核心元件，其结构设计合理性直接影响密封寿命、阀杆操作力矩以及介质外漏风险。这类V形填料通常成组叠装在控制阀的填料函腔内，依靠填料压盖施加的轴向预紧力，让V形唇边产生径向扩张变形，紧密贴合阀杆外圆与填料函内壁，实现对管路内高压介质的动密封，适配从低压给排水到高压化工流体、高温蒸汽等多种复杂工况的密封需求。

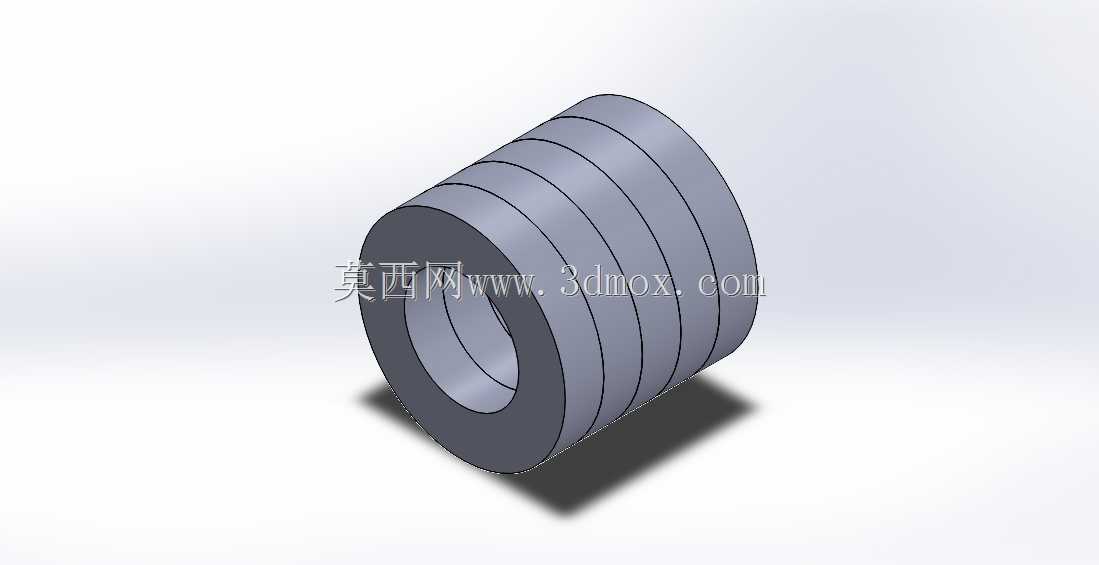

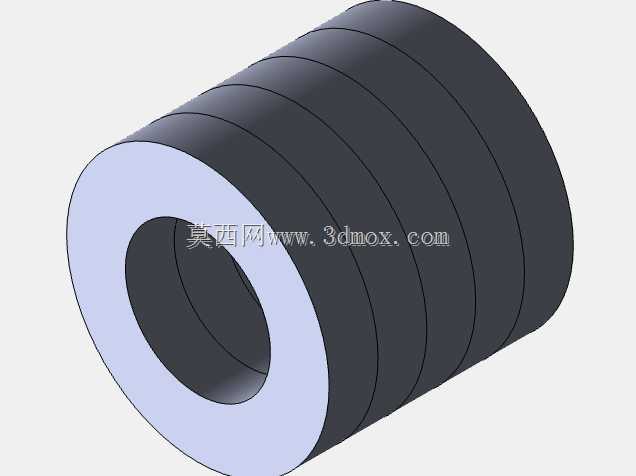

　　从结构设计逻辑来看，该V形填料采用多环叠装的组合式结构，单环截面为对称V形，相邻环的V形凸台与凹槽可实现精准定位叠合，避免安装过程中出现环件偏斜、错位导致的密封失效。叠装数量可根据实际工况的压力等级调整，常规中低压工况下5-6环叠装即可满足密封要求，高压工况可适当增加叠环数量，同时在填料组上下两端加装适配的支撑环与压环，分散轴向压紧力，避免最外侧填料环被压溃变形。设计过程中需要严格控制单环的V形角度，常规取值在90°到120°之间，角度过小会导致径向密封比压过大，增大阀杆往复或旋转动作的摩擦阻力，加快填料磨损速度；角度过大则会导致径向密封比压不足，介质容易从密封贴合面渗漏。

　　从安装边界尺寸来看，该填料的内孔尺寸需与对应规格控制阀的阀杆外径保持严格的公差配合，通常采用H8/f7的间隙配合，既保证阀杆动作时不会与填料内孔出现卡滞，又避免间隙过大导致密封介质泄漏。填料的外径尺寸需匹配填料函的内孔直径，配合间隙控制在0.1-0.2mm之间，过大的间隙会导致填料在受压时出现径向挤出，过小的间隙则会增加安装难度，甚至在安装过程中刮伤填料外圆表面破坏密封面。叠装后的总高度需要匹配填料函的有效深度，预留出15%-20%的压缩余量，保证填料压盖锁紧后能提供足够的轴向预紧力，同时预留后续运行过程中填料磨损后的补偿压紧空间。

　　实际应用场景中，这类V形填料广泛适配直通单座阀、套筒阀、笼式控制阀等多种常见控制阀结构，可用于石油化工、电力冶金、市政水务等行业的流体管路控制场景，密封介质涵盖水、蒸汽、油品、弱腐蚀性化工流体等多种类型。相较于传统O形圈密封、方形填料密封，V形填料的唇边结构具备更好的磨损自动补偿能力，在阀杆长期往复动作造成填料磨损后，可通过适当拧紧填料压盖的螺栓，重新施加轴向预紧力让V形唇边再次扩张贴合密封面，无需整体更换填料即可恢复密封性能，大幅降低设备维护成本与停机时间。

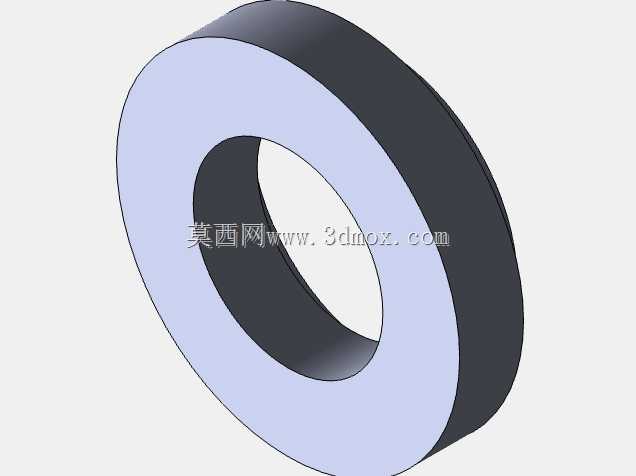

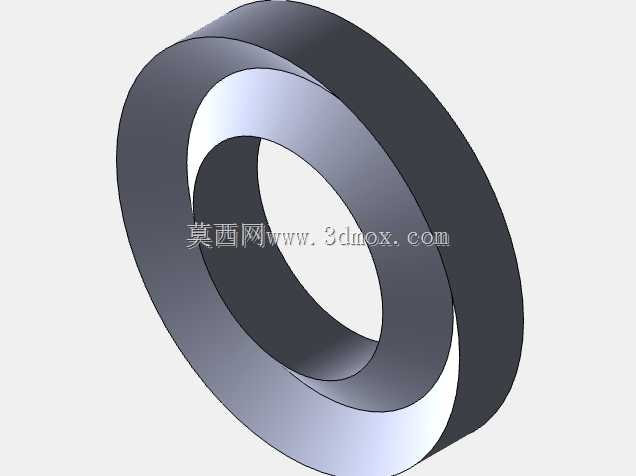

　　建模过程中需要重点保证V形截面的轮廓精度，尤其是唇边位置的圆角处理，避免尖锐棱角导致安装或运行过程中出现唇边撕裂；同时要保证每一环填料的两端面平行度公差，避免叠装后出现偏载导致局部密封比压不足。多环叠装的装配关系需要准确还原相邻环的贴合定位特征，方便后续做装配干涉检查、密封受力仿真分析，为实际生产加工、现场安装调试提供准确的三维模型参考。在实际选型应用中，还需要根据介质温度、腐蚀性匹配对应的填料材质，比如常温清水工况可选用丁腈橡胶材质，高温蒸汽工况可选用柔性石墨或聚四氟乙烯填充材质，强腐蚀工况可选用全氟醚材质，不同材质的V形填料结构尺寸保持一致，仅调整材质参数即可适配不同工况需求。
