外螺纹连接式小型节流调节球阀结构

　　这款小型侧出式外螺纹连接阀件，主要面向小通径直管路的流体通断与流量微调场景，常见于实验室气路搭建、小型液压工作站支路、医疗设备流体管路、家用净水设备支路这类对安装空间有严格限制的场合，区别于大通径工业管路球阀，这类小通径阀件不需要配套法兰或者大规格卡套，仅靠顶部一字槽配合普通一字螺丝刀就能完成启闭操作，不需要额外配备专用阀门扳手，在设备内部密集布管的场景下，能大幅降低后期运维的操作门槛。

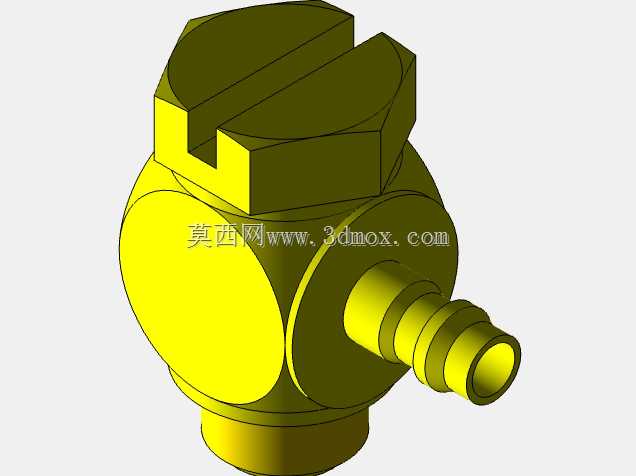

　　从结构设计逻辑来看，这款阀件采用了一体式球形腔体的壳体设计，壳体下端为标准外螺纹接口，可直接拧入预制内螺纹的管路基座或者设备阀块上，侧方伸出的宝塔式竹节接头，可直接匹配对应内径的塑料软管、橡胶软管，安装时不需要额外搭配转接头，直接将软管套入竹节段后用喉箍锁紧即可完成管路连接，能减少管路连接点的泄漏风险。顶部的一字槽启闭端，和内部球形阀芯做同轴刚性连接，转动顶部槽位即可带动内部阀芯旋转，实现管路的通断与开度调节，当一字槽和侧出接头方向平行时阀门为全开状态，垂直时为全关状态，运维人员不需要额外观察阀位指示，仅通过顶部槽位的朝向就能快速判断阀门当前开关状态，适合设备内部视线不佳的安装位置。

　　在安装边界的设计考量上，这款阀件的球形主体外径做了最小化控制，相邻管路安装时，阀体外壁之间的预留间隙只需要保证不小于2mm即可完成安装，不会出现相邻阀件操作干涉的问题；顶部一字槽的深度做了加深处理，即使阀件安装位置周围有其他结构遮挡，只要能将一字螺丝刀伸入槽位，就能完成阀位调节，不需要预留过大的顶部操作空间。侧出的宝塔接头做了三级阶梯式倒刺结构，每一级倒刺的外径差控制在0.8mm，软管套入后每一级倒刺都能和软管内壁形成密封面，即使管路内存在0.8MPa以内的脉冲压力，也不会出现软管脱落或者接口渗漏的问题。

　　从实际使用的功能特性来看，这款阀件的内部流道做了等径圆滑过渡处理，流体经过阀腔时不会出现明显的通径收缩，全开状态下的流阻和同通径直管段基本相当，不会在阀位处形成明显的压力损失，适合对流量稳定性有要求的小流量流体输送场景。阀芯和壳体之间的密封采用嵌入式弹性密封圈，密封圈的安装槽做了防脱出结构设计，即使长期频繁开关操作，密封圈也不会被流体压力冲出密封位，能保证长期使用的密封可靠性。壳体下端的外螺纹段长度做了适配性设计，拧入标准内螺纹基座后，螺纹啮合长度能达到5倍螺距，既可以保证螺纹连接的结构强度，也不会因为螺纹过长导致阀件拧入后顶到基座内部流道，造成流道堵塞。

　　在建模细节的处理上，这款模型还原了实际加工中的所有工艺细节，比如顶部一字槽的铣削让位圆角、外螺纹段的起始退刀结构、宝塔接头上每一级倒刺的脱模斜度、球形壳体和接头连接位置的过渡圆角，所有结构都符合常规五金阀件的加工工艺要求，不存在无法开模或者无法机加工的不合理结构，结构设计人员可以直接参考该模型的尺寸比例，调整通径参数后适配自身的设备管路设计需求，不需要再对结构做工艺性修正。针对不同的使用介质，这款阀件的结构可以适配铜质镀镍、不锈钢304、PP塑料等多种材质，模型的壁厚参数也对应不同材质做了合理预留，比如采用塑料材质时壳体最小壁厚不小于1.5mm，采用金属材质时最小壁厚不小于1mm，能满足不同压力等级的使用需求。
