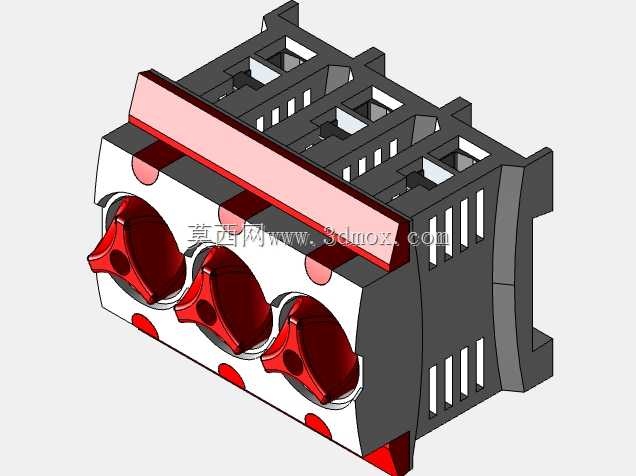

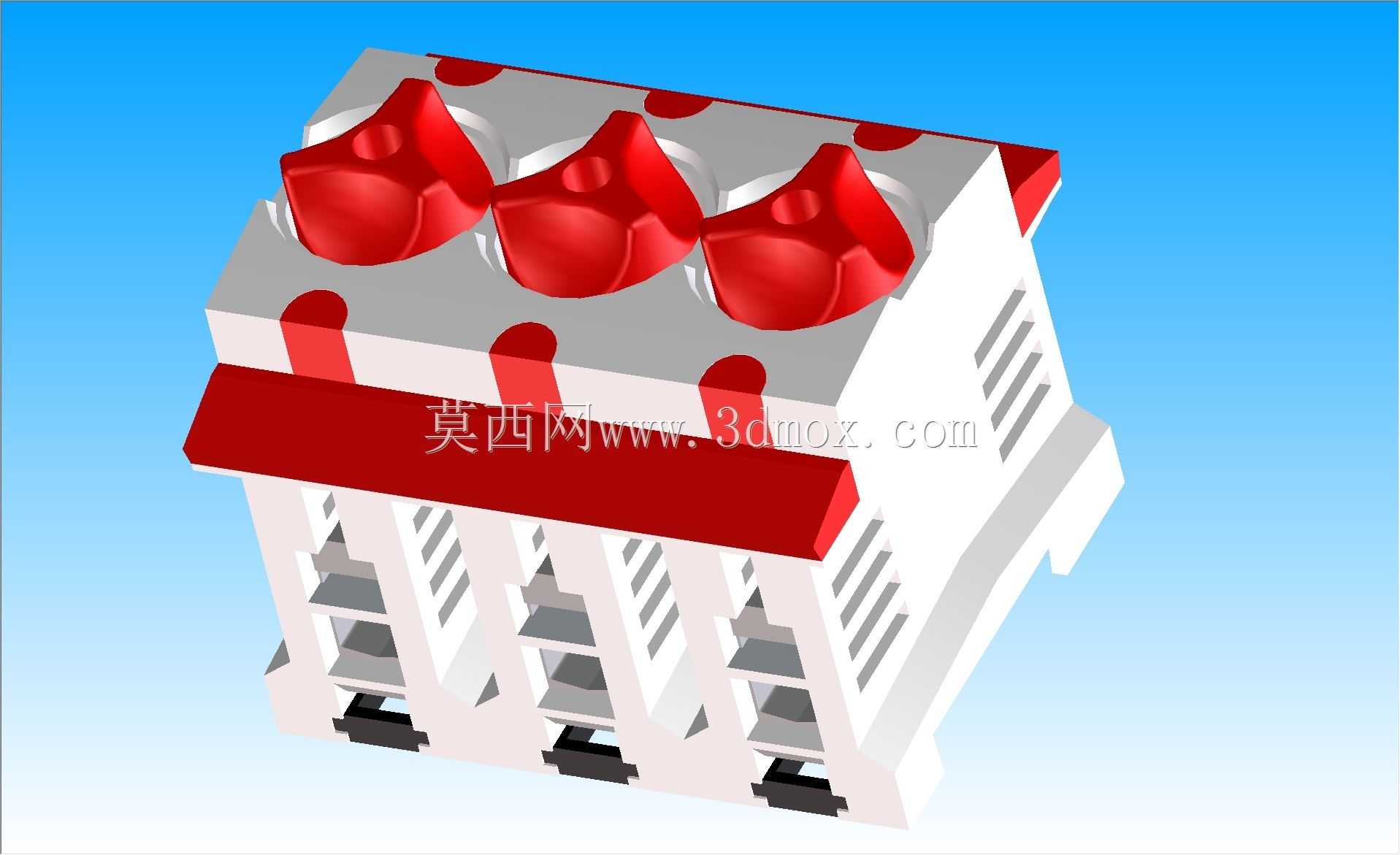

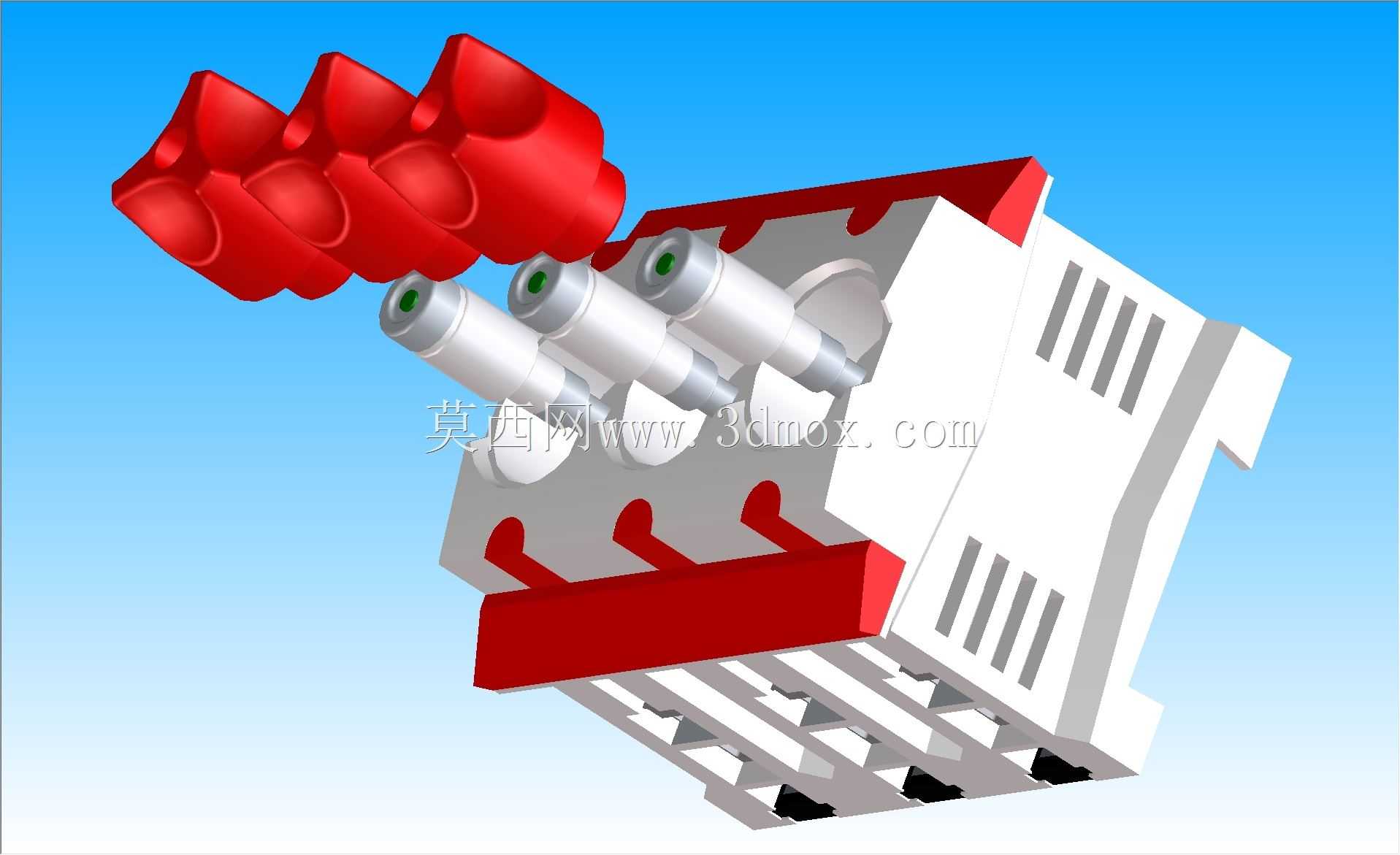

ABB ISS NEOZED三相D0熔断器座结构设计

　　这款三相式D0规格熔断器座，主要面向低压终端配电场景设计，常见于工业控制柜、楼宇配电回路、小型设备动力进线端的过载与短路保护环节，作为回路中可拆卸的保险承载部件，承担着故障电流分断、保险元件便捷更换的核心作用。从结构设计来看，整体采用三极并排一体化基座布局，基座主体选用耐电弧、耐高温的热固性绝缘材料注塑成型，表面做了哑光抗爬电处理，相邻极之间设置了凸起的绝缘隔筋，能够避免极间飞弧引发的相间短路，适配AC400V及以下的低压配电系统使用。

　　基座上部设置了统一的操作翻盖，翻盖采用醒目的红色绝缘材质，翻盖与基座之间通过卡扣式转轴连接，翻开后即可直接操作三个熔断器的旋拧帽，无需额外工具即可完成保险更换，翻盖闭合后能够完全覆盖带电的熔断器端部，防止运维过程中误触带电部位，同时可以阻挡灰尘、飞溅的金属碎屑落入基座内部，降低绝缘失效风险。每个极位的安装腔都适配标准D0规格熔断器，配套的红色旋帽带有防滑三角凸棱，徒手即可完成旋紧与拆卸操作，旋帽内部设置了压紧弹片，能够保证熔断器两端与基座内部铜夹的可靠接触，避免长期运行中因接触电阻过大引发的发热问题。

　　基座背部设置了标准导轨安装卡扣，能够直接卡装在行业通用的35mmDIN导轨上，不需要额外打孔固定，安装时只需将基座上部挂在导轨上沿，按压下部即可完成卡扣锁止，拆卸时用一字螺丝刀撬动下部卡扣即可快速取下，适配现有低压柜内的通用安装规范。从安装边界来看，三极整体宽度适配标准模数化配电安装间距，进出线端均设置在基座下部，采用压线螺钉式接线结构，接线腔预留了足够的导线弯曲空间，能够适配1.5平方到6平方的多股铜芯导线接入，接线螺钉做了防脱落设计，避免运维过程中螺钉掉落至柜内引发短路隐患。基座侧面设置了对应的散热槽孔，槽孔方向沿垂直方向布置，能够利用烟囱效应带动内部空气流动，带走熔断器工作时产生的热量，同时槽孔的宽度做了限制，能够防止外部的金属异物直接掉入带电部位。在实际选型应用中，这类熔断器座通常搭配对应额定电流的D0熔芯使用，相比微型断路器，其分断能力更高，在短路容量较大的进线回路中能够可靠分断故障电流，同时熔芯更换成本更低，适合作为回路的后备保护或者终端设备的过载短路保护使用。

　　建模过程中需要重点关注各极位的同轴度，保证旋帽旋入后能够垂直压合熔芯端部，避免压偏导致接触不良；导轨卡扣的弹性变形量需要反复校核，既要保证安装时卡装顺畅，也要保证卡入后不会因震动松脱；绝缘隔筋的高度需要满足低压电器的爬电距离要求，相邻带电部件之间的爬电路径长度需要符合对应电压等级的安全规范。接线端的压线板需要做滚花处理，增大与导线的接触摩擦力，避免导线被压紧后长期受温度变化影响出现松脱。上部翻盖的转轴位置需要设置限位结构，翻开到最大角度时不会自行脱落，闭合后能够通过侧边的卡扣锁止，不会因柜内震动自行翻开。
